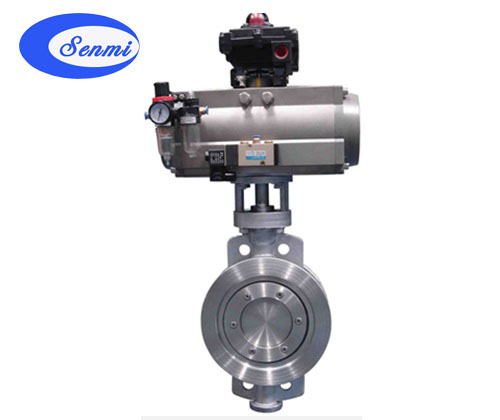

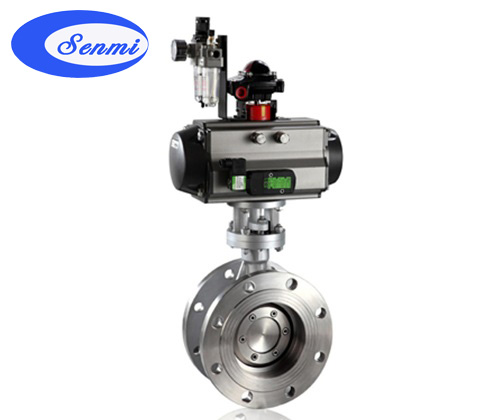

气动三偏心蝶阀产品概述
气动三偏心蝶阀由气动传动机构和三偏心蝶阀组成,根据连接方式不同一般可分为法兰或对夹式,材质分为铸铁、铸钢、不锈钢等,阀体部分采用三偏心结构,阀板与密封机构设计独特,具有优良的切断性能和耐久性能,同时兼备切断、调节双重功能,属长寿命、节能型蝶阀。由于气动三偏心蝶阀的关闭和闸阀关闭一样,是靠扭矩来完成的,即阀门关闭的扭矩越大,阀座的密封性就越好,故有人称三偏心蝶阀为90°旋转闸阀。
气动三偏心蝶阀适用范围
三偏心气动蝶阀适用于水、污水、海水、空气、蒸汽、煤气、可燃气体、腐蚀性介质、油品及食品等介质,最高工作温度可达550℃。广泛应用于石油、化工、冶金、电力、食品、医药、给排水、气体输送等不同介质的管路上,做开关切断或调节介质流量参数使用。
气动三偏心蝶阀性能优点
1、采用三维偏心的密封结构,阀座与蝶板之间磨损小,且密封面耐磨损,延长了使用寿命;
2、根据连接方式分为气动对夹式三偏心蝶阀和气动法兰三偏心蝶阀,可分别使用于不同的工艺管道中;
3、大口径蝶阀蝶板可采用绗架的结构,具有强度高,过流面积大,流阻小的特点;
4、采用双向压三偏心多层次硬密封结构,具有双向密封的功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装;
5、具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
公称通径 | DN50~DN1200(MM) |
公称压力 | PN1.0、1.6、2.5、4.0MPa |
连接形式 | 法兰式、对夹式 |
密封形式 | 三偏心金属硬密封 |
供气压力 | 0.4~0.7Mpa |
动作范围 | 0~90° |
泄露量 | 按GB/T4213-92,为Kv值的10-4 |
阀体材质 | 碳钢、不锈钢304、316 |
阀板材质 | 碳钢、不锈钢304、316 |
基本误差 | 带定位器:小于全行程的±2% |
适用温度 | 碳钢:-29℃~400℃ 不锈钢:-40℃~450℃ |
执行机构 | GT、AT、AW系列单作用、双作用气动执行器 |
控制方式 | 开磁两位模式(气开气关),可调节型(4-20mA模拟量控制) |
零件名称 | 材料名称 |
---|---|
阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
蝶板 | 铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢 |
密封圈 | 橡胶、PTFE、PPL、不锈钢、聚内脂、抗磨材料 |
阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
填料 | 聚四氟乙烯、柔性石墨 |
公称通径 | DN(mm) | 50~1000 | ||
---|---|---|---|---|
公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | |||
驱动形式 | 气动传动 |
连接尺寸
公称通经(DN) | 主要尺寸 | 法兰尺寸 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1/L2 | H | H1 | A | 1.0MPa | 1.6MPa | 2.5MPa | ||||||||
法兰 | 对夹 | 硬密封 | 软密封 | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |||
50 | 108 | 43 | 112 | 63 | 625 | 245 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 46 | 115 | 70 | 625 | 245 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
80 | 114 | 46 | 120 | 83 | 645 | 245 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 127 | 52 | 138 | 105 | 675 | 355 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
125 | 140 | 56 | 164 | 115 | 715 | 355 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
150 | 140 | 56 | 175 | 137 | 800 | 355 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
200 | 152 | 60 | 200 | 164 | 850 | 250 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
250 | 165 | 68 | 243 | 206 | 925 | 250 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
300 | 178 | 78 | 250 | 230 | 1035 | 450 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
350 | 190 | 78 | 280 | 248 | 1070 | 450 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
400 | 216 | 102 | 305 | 289 | 1190 | 450 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
450 | 222 | 114 | 350 | 320 | 1250 | 650 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
500 | 229 | 127 | 380 | 343 | 1290 | 650 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
600 | 267 | 154 | 445 | 413 | 1455 | 850 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
700 | 292 | 165 | 480 | 478 | 1585 | 850 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
800 | 318 | 190 | 530 | 525 | 1700 | 1250 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
900 | 330 | 203 | 580 | 585 | 1965 | 1250 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
1000 | 410 | 216 | 650 | 640 | 2015 | 1250 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
1200 | 470 | 254 | 760 | 755 | 2250 | 1250 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 |
