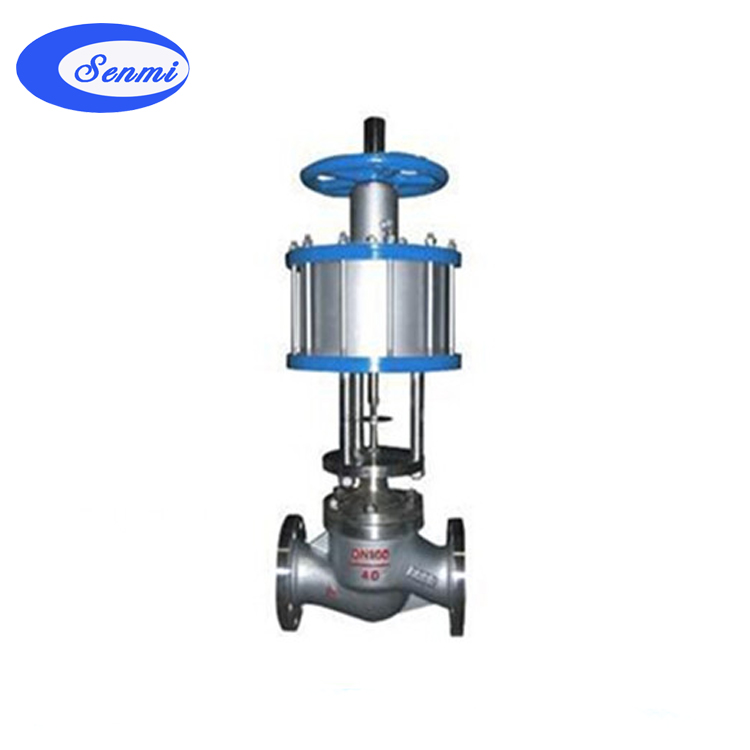

气动活塞式调节阀

简要描述:ZSJM型精小型气动活塞式套筒调节是由ZSA(B)-P型弹簧活塞式可调零执行机构和精小型套筒阀组件组成,结构比ZJHP、ZJHM更轻小

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-04-30
  • 访  问  量:1825

详细介绍

 一、气动活塞调节阀 概述

   ZSJM型精小型气动活塞式套筒调节是由ZSA(B)-P型弹簧活塞式可调零执行机构和精小型套筒阀组件组成,结构比ZJHP、ZJHM更轻小。推力更大,但灵敏度稍差。阀芯采用平衡式结构,许用压差大,抗振性好,噪声低、稳定性好,装拆简便,选择不同的弹簧范围可得需要的许用压差。
应用于要求噪音低,工作压差大或按装位置受限制或要求响应速度快的工业生产过程的自控系统中。
气动活塞式调节阀均带阀门定位器 。

二、气动活塞调节阀 主要技术参数

公称通径mm

20

25

40

50

65

80

100

150

200

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.6

44

69

110

176

275

440

690

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630




型号









气缸直径

125

160

200

250

行程mm

16

25

40

60

弹簧范围KPa

气关式:40~200,气关式80~240,100~200,200~350,350~500

流量特性

直线;等百分比

可调比

R=50:1

公称压力MPa

1.6;4.0;6.4;

介质温度℃

-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃

法兰标准

符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产

三、气动活塞调节阀 性能指标(带定位器)

项目

指标值

项目

指标值

基本误差%

1.0





差%

气关

始点

1.0

始点

回差

1.0

气关

始点

1.0

死区

0.4

始点

额定行程偏差%

2.5

允许泄漏量L/h

阀额定容量

四、气动活塞调节阀 允许压差(MPa)

ZSJP气动活塞式单座调节阀

气源压力MPa

弹簧范围MPa

公称通径DN

20

25

40

50

65

80

100

150

200

10

12

15

20

32

40

125

150

0.25

40-200

2.9

2.5

1.6

0.9

0.73

0.8

0.6

0.31

0.29

0.19

0.12

0.13

0.09

0.05

0.30

80-240

5.9

5.0

3.2

1.8

1.47

1.6

1.2

0.62

0.59

0.39

0.24

0.27

0.18

0.10

0.25

100-200

6.4

6.25

4.0

2.25

1.84

2.0

1.3

0.78

0.74

0.49

0.31

0.34

0.22

0.123

0.40

200-350

6.4

6.4

4.5

3.68

4.0

2.6

1.56

1.48

0.98

0.62

0.78

0.44

0.246

0.55

350-500

6.4

6.4

6.4

4.5

2.73

2.6

1.72

1.1

1.2

0.77

0.43

ZSJM气动活塞式套筒调节阀

气源压力MPa

弹簧范围
KPa

公称通径DN

20

25

40

50

65

80

100

150

200

32

40

125

150

0.25

40-200

0.37

6.4

6.4

5.7

4.2

3.3

2.7

2.5

1.8

1.3

0.30

80-240

6.4

6.4

6.4

6.4

6.4

6.4

5.4

5.0

3.6

2.6

0.25

100-200

6.4

6.4

6.4

6.4

6.4

6.4

6.4

6.2

4.5

3.2

0.40

200-350

6.4

6.4

6.4

6.4

6.4

6.4

6.4

6.4

6.4

6.4

0.55

350-500

6.4

6.4

6.4

6.4

6.4

6.4

6.4

6.4

6.4

6.4
