气动三通切断阀

简要描述:ZMQ型气动薄膜切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-04-30
  • 访  问  量:1201

详细介绍

一、气动三通切断阀 概述

ZMQ型气动薄膜切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。

切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。

本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。

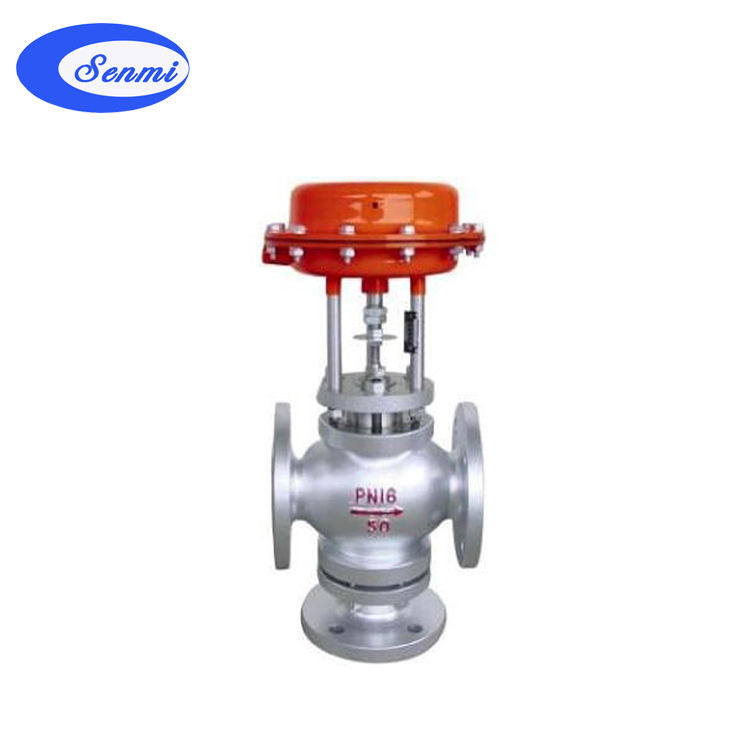

气动三通切断阀

气动三通切断阀 结构图

二、气动三通切断阀 产品特点

切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。

阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。

阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。

平衡型阀内件,提高了切断阀的许用压差。

波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。

活塞式执行机构,操作力大,使用压差大。

三、气动三通切断阀 主要零件材料

阀体、密封套筒:HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料:聚四氟乙烯、柔性石墨
波纹膜片:丁腈橡胶夹增强涤纶织物
弹 簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:1Cr18Ni9Ti

四、气动三通切断阀 规格与技术参数

公称通径 DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

额定流量 系数 KV

单座、双座

5

7

11

20

30

48

75

120

190

300

480

760

套筒



11

20

30

48

75

120

190

300

480

760

公称压力 PN(MPa)

1.0 1.6 4.0 6.4

额定行程 (mm)

8

12

20

25

40

50

有效面积 (c m 2 )

ZMQ 型

100

200

400

600

1000

ZSQ 型

100

125

160

250

允许泄 漏量

硬密封 1/h

- 般: 10 -4 X 阀额定容量;严密型:单、双座: 1.2X10 -7 ,套筒 5X10 -6 X 阀额定容量

软密封

VI 级

允许压差 (MPa)

ZMQ P N 正作用

6.4

5.09

2.91

1.85

2.18

1.33

1.52

0.99

0.62

0.60

0.69

0.39

ZMQ P N 反作用

6.4

6.4

3.88

2.47

2.91

1.77

2.03

1.32

0.83

0.80

0.92

0.52

ZSQ P N

6.4

6.1

3.5

2.3

3.0

1.9

1.9

1.5

0.93

0.84

0.65

0.47

Z M S QM

公称压力

信号压力 (kPa)

ZMQ

0 或 250

ZSQ

0 或 400 ~ 600

1)本产品性能指标贯彻GB/T4213-92;
2)表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;
3)表中允许值为使用标准气缸值,可配用不同的气缸提高允许压差.
