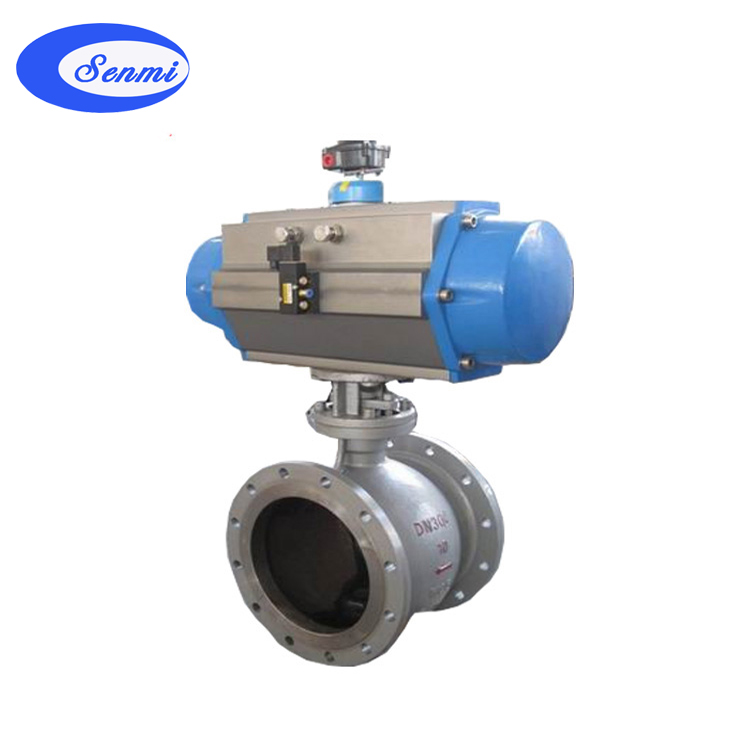

气动V型调节球阀概述
SENMI气动V型调节球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。其主要特点是:
●不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;
●具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;
●防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;
●当阀门关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
●适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接,具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。
气动V型调节球阀 主要技术参数
公称通径DN(mm) |
25~400 |
|||
公称压力PN(MPa) |
1.6~6.4 |
|||
公称压力Ps(MPa) |
强度试验 |
2.4~9.6 |
||
密封试验 |
1.76~7.0 |
|||
材料\代号 |
C |
P |
R |
|
主要 |
阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
球杆 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
密封圈 |
聚四氟乙烯、不锈钢、硬质合金 |
|||
填料 |
聚四氟乙烯、柔性石墨 |
|||
适用 |
适用介质 |
水,蒸汽,油品 |
硝酸类 |
醋酸类 |
适用温度 |
-28~425℃ |
-28~500℃ |
||
执行器 |
型 号 |
GT系列、AW系列,SW系列、BAW系列, BRAY系列 |
||
气源压力 |
0.4~0.7MPa |
|||
连接形式 |
对夹式、法兰式,法兰按JB79-59标准 |
基本误差 |
回差 |
死区 |
输入信号 |
气源 |
|
电信号 |
气信号 |
||||
全行程的 |
全行程的 |
全行程的 |
4~20mADC |
20~100Kpa |
G1/8" G1/4" |
气动V型调节球阀 性能指标
公称通径D(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
额定流量系数Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
公称压力PN(MPa) |
1.6、2.5、4.0、6.4 |
|||||||||||||
流量特性 |
近似等百分比(参见典型曲线图)、直线特性 |
|||||||||||||
阀板转角(度) |
0°~至90°(可调) |
|||||||||||||
允许泄漏量等级 |
软密封:零泄露 |
软密封:VI微气泡级,金属密封:≤额定CV×0.065% |
||||||||||||
动作时间(S) |
0.5 |
1.0 |
2.5~4.0 |
7.0 |
10 |
|||||||||
可调节比 |
250:1 |
300:1 |
