气动切断阀 概述
SMZQLP气动切断阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
切断阀接受来自调节仪表的信号,切断、开启或改变介质流向,达到对压力、流量、温度或液位等工艺参数自动控制。广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
本系列产品有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种,密封形式有填料密封和波纹管密封两种,产品公称压力等级有PN10、16、40、64四种,公称口径范围DN20~200mm。适用流体温度由-60~450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
304气动快速切断阀 |
碳钢气动薄膜切断阀 |

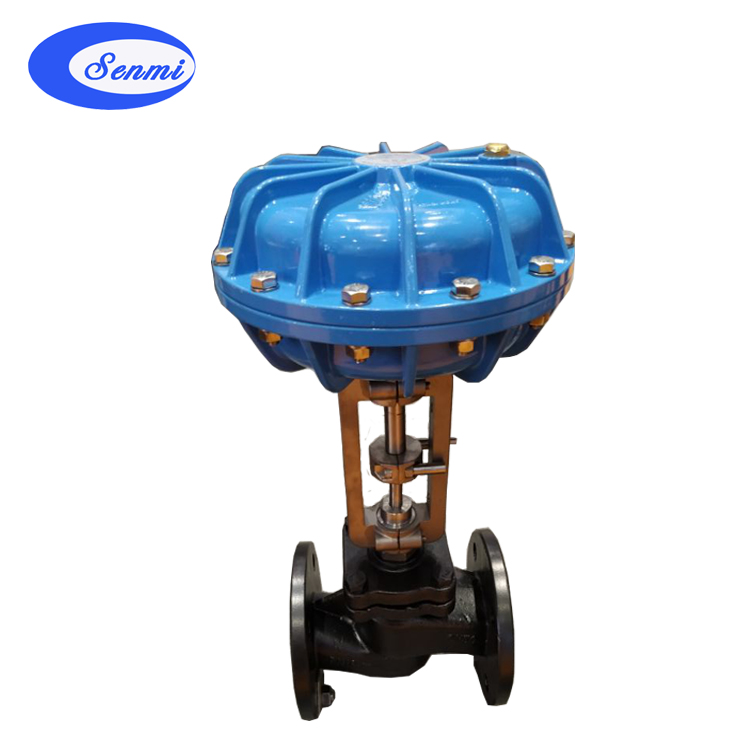

气动薄膜切断阀 产品特点
切断阀采用多弹簧执行机构与调节机构用三根立柱相连,整个高度可减小约30%,重量可减轻约30%。
阀体按流体力学原理设计成等截面低流阻流道,额定流量系数增大30%。
阀内件密封部分有严密型和软密封两种,严密型为堆焊硬质合金,软密封型为软质材料制作,关闭时密封性能优良。
平衡型阀内件,提高了切断阀的许用压差。
波纹管密封型对移动的阀杆形成完全的密封,堵绝了介质外漏的可能性。
活塞式执行机构,操作力大,使用压差大。
气动切断阀 主要零件材料
阀体、密封套筒:HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
阀芯、阀座:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太莱合金
套筒、阀塞:1Cr18Ni9Ti OCr18Ni12M02Ti 1Cr18Ni9Ti堆焊司太菜合金
填 料:聚四氟乙烯、柔性石墨
波纹膜片:丁腈橡胶夹增强涤纶织物
弹 簧:60Si2Mn
阀杆、推杆:2Cr13、1Cr18Ni9Ti
阀芯、阀塞(软质件):增强聚四氟乙烯
波纹管:1Cr18Ni9Ti
气动切断阀 规格与技术参数
公称通径 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量 系数 KV |
单座、双座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
套筒 |
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
||
公称压力 PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||
额定行程 (mm) |
8 |
12 |
20 |
25 |
40 |
50 |
|||||||
有效面积 (c m 2 ) |
ZMQ 型 |
100 |
200 |
400 |
600 |
1000 |
|||||||
ZSQ 型 |
100 |
125 |
160 |
250 |
|||||||||
允许泄 漏量 |
硬密封 1/h |
- 般: 10 -4 X 阀额定容量;严密型:单、双座: 1.2X10 -7 ,套筒 5X10 -6 X 阀额定容量 |
|||||||||||
软密封 |
VI 级 |
||||||||||||
允许压差 (MPa) |
ZMQ P N 正作用 |
6.4 |
5.09 |
2.91 |
1.85 |
2.18 |
1.33 |
1.52 |
0.99 |
0.62 |
0.60 |
0.69 |
0.39 |
ZMQ P N 反作用 |
6.4 |
6.4 |
3.88 |
2.47 |
2.91 |
1.77 |
2.03 |
1.32 |
0.83 |
0.80 |
0.92 |
0.52 |
|
ZSQ P N |
6.4 |
6.1 |
3.5 |
2.3 |
3.0 |
1.9 |
1.9 |
1.5 |
0.93 |
0.84 |
0.65 |
0.47 |
|
Z M S QM |
公称压力 |
||||||||||||
信号压力 (kPa) |
ZMQ |
0 或 250 |
|||||||||||
ZSQ |
0 或 400 ~ 600 |
1)本产品性能指标贯彻GB/T4213-92;
2)表中允许压差值若大于公称压力则取公称压力值,小于等于公称压力值则不变;
3)表中允许值为使用标准气缸值,可配用不同的气缸提高允许压差.
气动薄膜切断阀 外形尺寸及重量
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
A |
ф 196 |
ф 232 |
ф 308 |
ф 394 |
ф 498 |
||||||||
L |
PN16 、 40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
PN64 |
210 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|
H |
PN16 、 40 |
305 |
340 |
345 |
370 |
380 |
390 |
475 |
490 |
500 |
765 |
825 |
927 |
PN64 |
320 |
350 |
354 |
372 |
382 |
397 |
473 |
475 |
517 |
805 |
882 |
815 |
|
波纹管密封型 |
375 |
409 |
414 |
431 |
441 |
468 |
555 |
570 |
613 |
855 |
915 |
1017 |
|
H 1 |
PN16 、 40 |
50 |
53 |
58 |
70 |
75 |
83 |
93 |
100 |
110 |
125 |
143 |
170 |
PN64 |
60 |
65 |
70 |
77.5 |
85 |
90 |
100 |
85 |
125 |
148 |
170 |
208 |
|
H 2 |
PN16 |
115 |
115 |
121 |
130 |
140 |
153 |
178 |
190 |
200 |
260 |
320 |
360 |
PN40 |
125 |
125 |
130 |
140 |
150 |
160 |
185 |
200 |
220 |
280 |
320 |
380 |
|
PN64 |
150 |
150 |
160 |
170 |
180 |
200 |
230 |
250 |
282 |
310 |
430 |
480 |
|
H 3 |
PN16 、 40 |
404 |
415 |
428 |
448 |
468 |
561 |
578 |
590 |
886 |
1008 |
1120 |
|
PN64 |
365 |
430 |
498 |
528 |
528 |
530 |
535 |
540 |
600 |
890 |
1208 |
1305 |
|
波纹管密封型 |
395 |
465 |
478 |
509 |
509 |
548 |
641 |
658 |
670 |
976 |
1098 |
1210 |
|
重量 (kg) |
标准型 |
10 |
10 |
12 |
15 |
18 |
23 |
35 |
45 |
60 |
75 |
90 |
120 |
波纹管密封型 |
12 |
12 |
14 |
17 |
20 |
26 |
38 |
48 |
64 |
79 |
95 |
125 |
气动快速切断阀 执行标准
·法兰标准:铸铁法兰按GB4216-84 铸钢法兰按GB9113-88、JB/T79-94
·法兰密封面型式:PN10、PN16为凸面; PN40、PN64为凹凸面、阀体为凹面。
·结构长度:GB12221-89。
·执行机构气信号接口:内螺纹M10X1
·阀体法兰及法兰端面距离可以按用户指定的标准制造。如:ANSI、JIS、DIN等标准。
