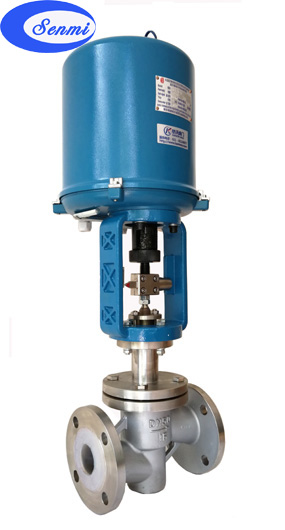

防腐电动调节阀

简要描述:SENMI专业生产防腐电动调节阀,衬氟电动调节阀,电动单座调节阀,精小型防腐调节阀,精小型衬氟电动调节阀,所产防腐电动调节阀,衬氟电动调节阀,电动单座调节阀,精小型防腐调节阀,精小型衬氟电动调节阀质量上乘,价格合理,欢迎来电咨询!

  • 产品型号:ZRHCF
  • 产品产地:
  • 更新时间:2021-05-18
  • 访  问  量:2532

详细介绍

衬氟电动调节阀应用

SMZDLPF电动衬氟调节阀主要是由电动执行机构和调节阀阀体两部分组成。电动执行机构和其它电动调节阀配用的相同,都是接收控制器发来的4-20ma等模拟信号,控制阀门的开度,以达到调节管道介质流量、压力等参数的目的。耐腐蚀电动衬氟调节阀和其它普通电动调节阀区别在于阀体,有的管道输送如硫酸、王水等强腐蚀性的介质,因为腐蚀性太强,普通金属材质的调节阀无法用于这种工况。而电动衬氟调节阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺,衬有能耐腐蚀、耐老化的聚全氟乙丙烯(F46),又采用聚四氟乙烯波纹管密封。解决了金属阀门无法用在强腐蚀介质的工况。广泛的应用于强腐蚀介质的工况管道。

SENMI阀门生产的ZRHCF防腐电动调节阀是一种波纹管密封单座调节阀,该阀接触介质部位采用高压注塑工艺,衬有能耐强腐蚀介质如:盐酸、硫酸、硝酸、氢氟酸等和耐老化的聚四氟乙烯F46,又采用聚四氟乙烯波纹管密封,广泛应用于各种工艺中对酸、碱等强腐蚀介质以及有毒易挥发等气体、液体介质的过程控制。

标准规格
阀体型式:直通铸造球型衬氟阀体
阀芯型式:非平衡式单座衬氟柱塞阀芯
公称通径:DN20~150 NPS 3/4~ 6
公称压力:PN16 ~ 25 CLASS 150/300LB
连接方式:法兰:FFRFMFRTJ
阀盖形式:衬氟波纹管密封型
料:V型聚四氟乙烯填料、柔性石墨填料等
垫:聚四氟乙烯
执行机构:电动:3810L系列智能型执行机构、PSL系列智能型执行机构
表面涂漆:绿色 丙稀酸聚胺酯磁漆
衬氟电动调节阀型号编制

Z

执行机构

H

结构形式

-公称压力

阀体材质

公称通径

Z系列调节阀

  R:电动3810L执行机构

D:电动PSL执行机构

H直行程

CF:标准型衬氟调节阀

PN16=16

CL150LB=150 LB

JIS10K=10K

C=WCB

LC=LCB

P=
CF8

PL
=CF3

R=CF8M

RL=CF3M

DN25= DN25

NPS1
=NPS1

如:Z型电动衬氟调节阀,压力PN16,阀体材料为WCB,公称通径DN50,型号为:ZRHCF-16C DN50



衬氟电动调节阀性能

流量特性

直线、等百分比、快开

可调范围

30:1

额定CV

等百分比CV6.3~400 ,直线CV6.9~440

允许泄漏量

软密封:VI级(气泡级)

泄漏量标准:GB/T 4213

性能指标



气动

电动

基本误差%

±1.5

±1.0

回差%

≤1.5

≤1.0

死区%

≤0.6

≤1.0

始终点偏差%

±2.5

±2.5

额定行程偏差%

≤2.5

≤2.5



衬氟电动调节阀选用参数表

公称通径DN

20

25

32

40

50

65

80

100

125

150

额定流量系数Cv

等百分比



8

12

20

32

50

70

100

200

240

直线

5

10

16

25

38

63

80

120

220

300

行程

16mm

25 mm

40mm

60mm

电动执行机构

最大允许压差(MPa

型号

推力(N

3810L-08

800

2.38

1.52

















3810L-20

2000

4.77

3.05

1.86

1.19

0.76











3810L-30

3000





2.79

1.79

1.14











3810L-50

5000





4.66

2.98

1.91

1.13

0.6

0.47





3810L-65

6500











1.35

0.8

0.57

0.39

0.26

3810L-99

10000

















0.61

0.42
