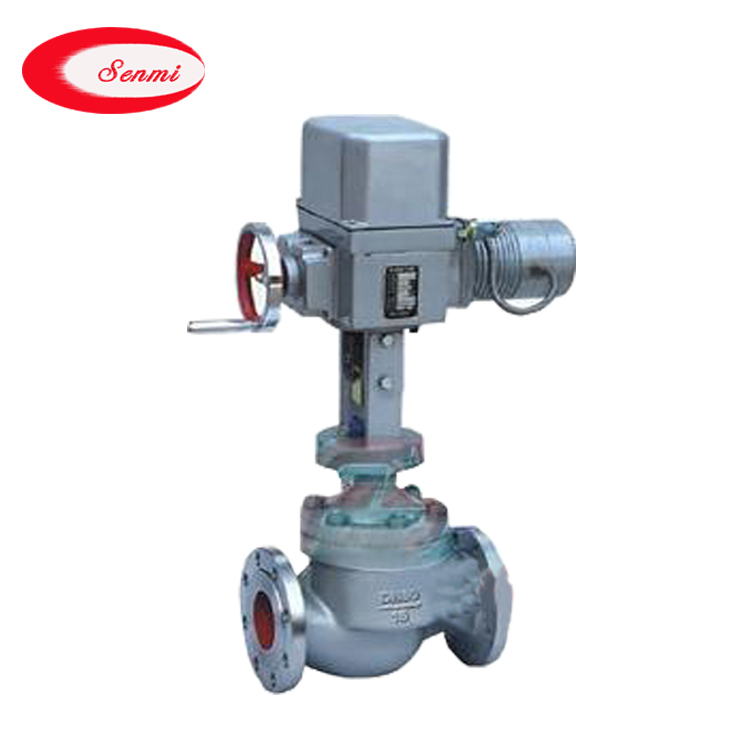

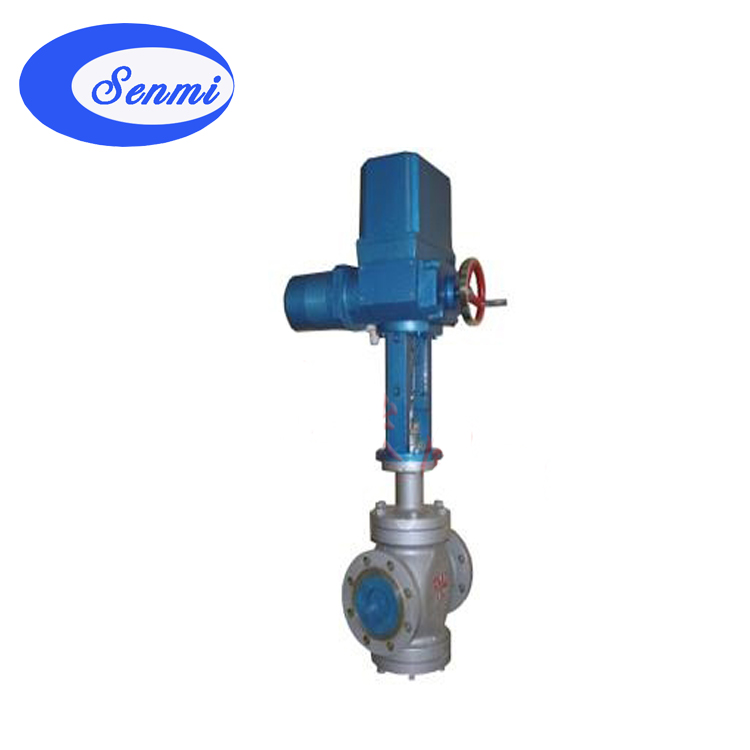

ZAZP电动调节阀 产品概述
SENMI阀门公司的ZAZP、N、M电动单座、套筒、双座调节阀由引进型电动执行机构与各种的阀体(单座、双座、套筒)组配而成。是DKZ型电动单元组合仪表中的执行单元,电动调节阀是销售过程自动调节系统中的重要环节之一,它以AC220V电 源电压为动作力,接受统一标准信号0~10mA DC或4~20mADC,将此转为与输入信号相对应的上下位移,自动地操纵阀门,改变阀门的开度位移,从而达到对工艺管路流体介质如压力、流量、温度、液位等参数的自动调节控制。ZAZP电动调节阀广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业销售过程的自动化调节和远程控制。ZAZP电动调 节阀广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。
ZAZP电动调节阀 技术参数
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
双座 |
8 |
11 |
17,6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
900 |
1300 |
|
允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
双座 |
≤ 公称压力 |
|||||||||||||
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
阀盖形式 |
标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) |
|||||||||||||
压盖形式 |
螺栓压紧式 |
|||||||||||||
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
阀芯形式 |
单座式、套筒式、双导向式 |
|||||||||||||
流量特性 |
等百分比、直线性 |
|||||||||||||
配置执行器类别 |
DKZ系列电动执行器(客户指定品牌亦可) |
|||||||||||||
执行器参数 |
电源电压:220V、380V、输入信号:4-10mA DC、4-20mA DC、输出信号:4-20mA·DC |
|||||||||||||
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 |
||||||||||||||
环境温度:-25~+70℃、环境湿度:≤95% |
ZAZP电动调节阀 性能指标
项目 |
指标值 |
|
基本误差% |
±3.0 |
|
回差% |
2.0 |
|
死区% |
2.0 |
|
泄漏量 |
单座阀 |
符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
双座阀 |
符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 |
|
套筒阀 |
符合JB/T7387-94 Ⅲ级 小于阀的额定容量×10-3 |
|
|
ZAZP电动调节阀 零件材料
精小型电动调节阀 (单座式结构) |
精小型电动调节阀 (套筒式结构) |
||||
1 |
阀体 |
WCB、CF8、CF8M、CF3 |
1 |
阀体 |
WCB、CF8、CF8M、CF3 |
2 |
垫片 |
PTFE、金属石墨垫片 |
2 |
垫片 |
PTFE、金属石墨垫片 |
3 |
阀座 |
304、316、316L |
3 |
套筒 |
304、316、316L |
4 |
阀芯组件 |
304、316、316L |
4 |
阀芯 |
304、316、316L |
5 |
导向套/并帽 |
304、316、316L / 铜 |
5 |
中垫 |
PTFE、金属石墨垫片 |
6 |
中垫 |
PTFE、金属石墨垫片 |
6 |
阀盖 |
PTFE\石墨垫片 |
7 |
阀盖 |
WCB、CF8、CF8M、CF3 |
7 |
阀杆 |
304、316、316L |
8 |
填料 |
PTFE、柔性石墨 |
8 |
填料 |
PTFE、柔性石墨 |
9 |
填料压盖 |
WCB、CF8、CF8M、CF3 |
9 |
填料压盖 |
WCB、CF8、CF8M、CF3 |
ZAZP电动调节阀 外形图
|
|
ZAZP电动调节阀 连接尺寸
1、ZAZP电动调节阀 (单座、双座结构)
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
640 |
880 |
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
760 |
910 |
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
810 |
950 |
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
653 |
665 |
671 |
683 |
698 |
789 |
792 |
796 |
847 |
855 |
894 |
1156 |
1215 |
|
W |
460 |
460 |
460 |
460 |
530 |
530 |
530 |
530 |
630 |
630 |
630 |
630 |
630 |
2、ZAZP电动调节阀 (套筒结构)
公称通径(DN) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
670 |
770 |
PN40 |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
740 |
805 |
|
PN64 |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
750 |
820 |
|
H |
PN16/25 |
117 |
120 |
139 |
144 |
188 |
208 |
220 |
268 |
278 |
320 |
441 |
503 |
PN40 |
124 |
128 |
145 |
150 |
195 |
220 |
230 |
280 |
290 |
335 |
465 |
528 |
|
PN64 |
130 |
135 |
155 |
170 |
205 |
240 |
255 |
295 |
310 |
360 |
480 |
550 |
|
H1 |
668 |
668 |
684 |
684 |
785 |
785 |
795 |
945 |
945 |
945 |
1050 |
1145 |
|
W |
460 |
460 |
460 |
530 |
530 |
530 |
530 |
630 |
630 |
630 |
630 |
630 |
ZAZP电动调节阀 产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
