精小型气动调节阀 产品概述
彬米阀门生产的的ZJHJP精小型气动调节阀,是由多弹簧气动薄膜执行机构和低流阻精小型调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。精小型气动调节阀阀体流道呈S流线型,具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件。气动薄膜调节阀配用电-气阀门定位或气动阀门定位器,可实现对工艺管路流体介质的自动调节控制。精小型气动薄膜调节阀广泛应用于精确控气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值气。精小型气动薄膜调节阀特别适用于允许泄露量小、阀前后压差不大及有一定粘度和含少量纤维介质的 场合。
精小型气动调节阀 技术参数
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
|||||||||
阀盖形式 |
标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) |
|||||||||||||
压盖形式 |
螺栓压紧式 |
|||||||||||||
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
阀芯形式 |
单座式、套筒式 |
|||||||||||||
流量特性 |
等百分比、直线性 |
精小型气动调节阀 执行机构
配置执行器类别 |
ZHA/B多弹簧簿膜执行机构 |
||||
执行器型号 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
有效面积(cm2) |
350 |
350 |
560 |
900 |
1400 |
行程(mm) |
10、16 |
24 |
40 |
40、60 |
100 |
弹簧范围(KPa) |
20~100(标准)、20-60、60-100、40-200、80-240 |
||||
膜片材料 |
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 |
||||
供气压力 |
140~400KPa |
||||
气源接口 |
RC1/4" |
||||
环境温度 |
-30~+70℃ |
||||
可配附件 |
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
||||
作用形式 |
气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
精小型气动调节阀 性能指标
项目 |
不带定位器 |
带定位器 |
||
基本误差% |
±5.0 |
±1.0 |
||
回差% |
3.0 |
1.0 |
||
死区% |
3.0 |
0.4 |
||
始终点偏差% |
气开 |
始点 |
±2.5 |
±1.0 |
始点 |
±5.0 |
±1.0 |
||
气关 |
始点 |
±5.0 |
±1.0 |
|
终点 |
±2.5 |
±1.0 |
||
额定行程偏差% |
≤2.5 |
|||
泄露量L/h |
0.01%×阀额定容量 |
|||
可调范围R |
30:1 |

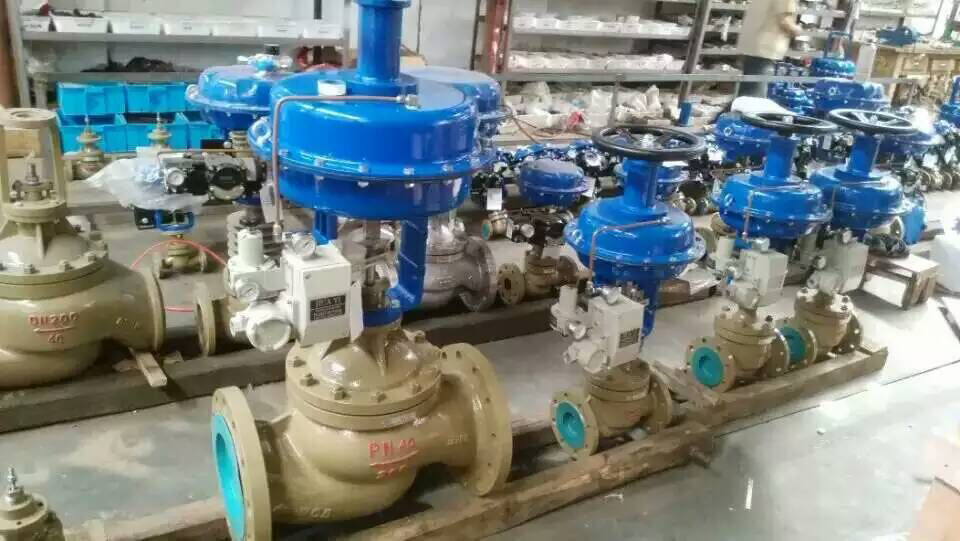

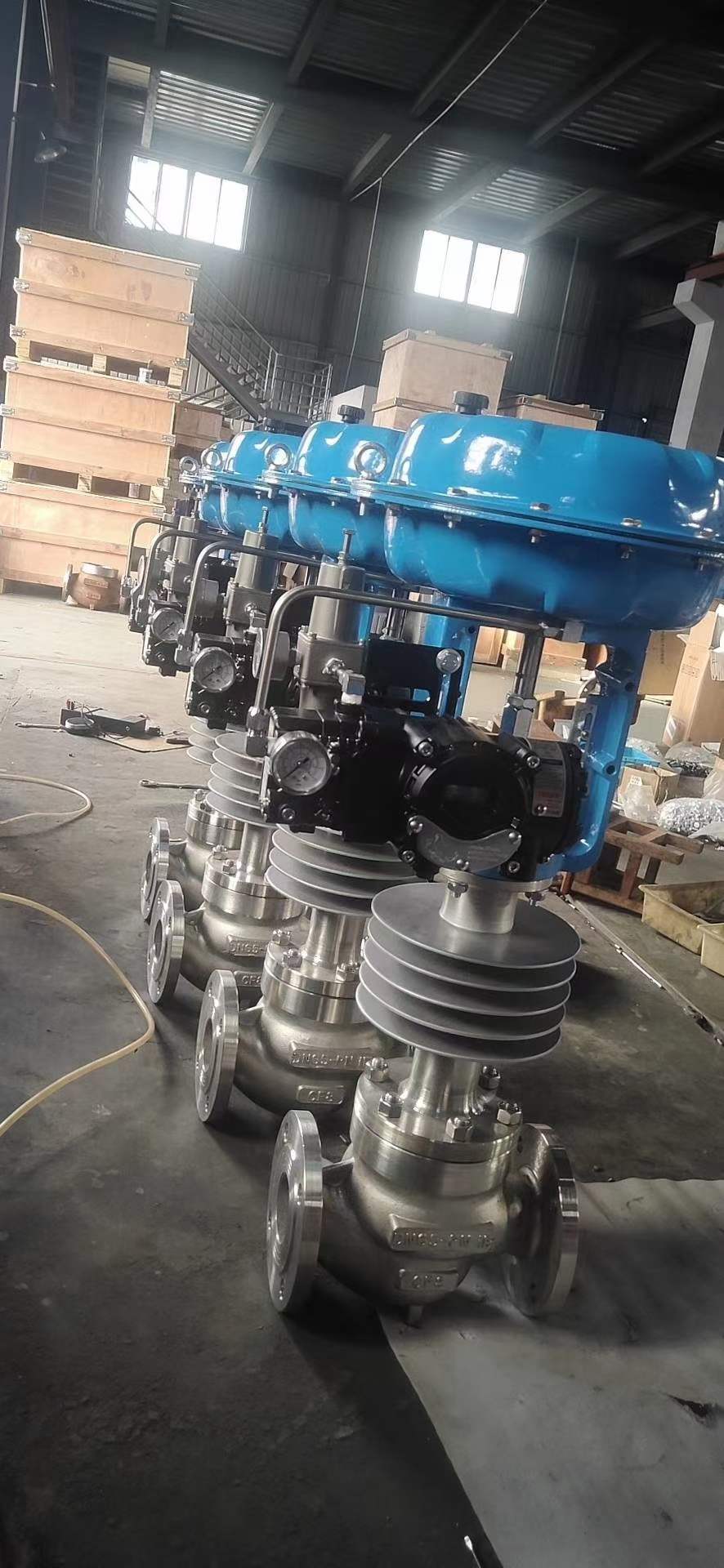

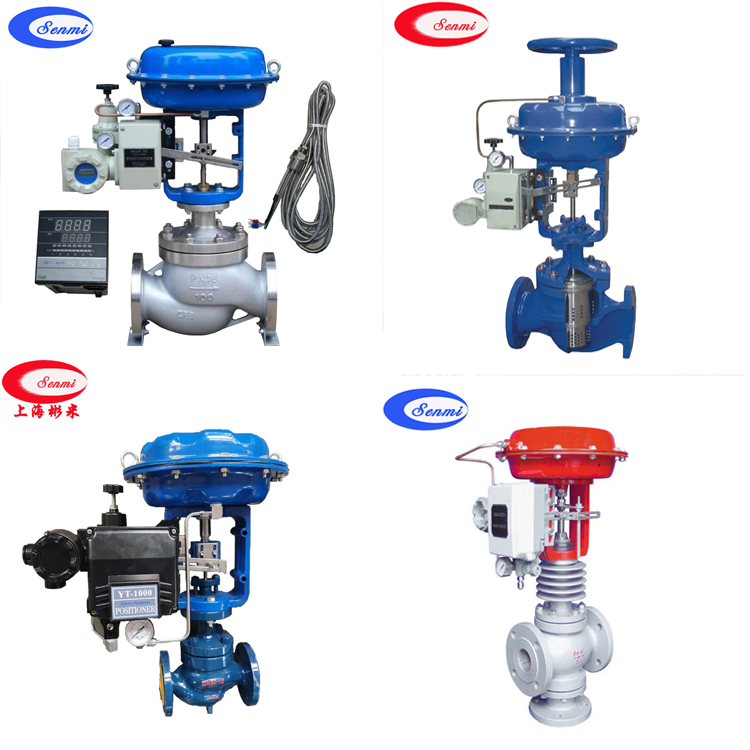

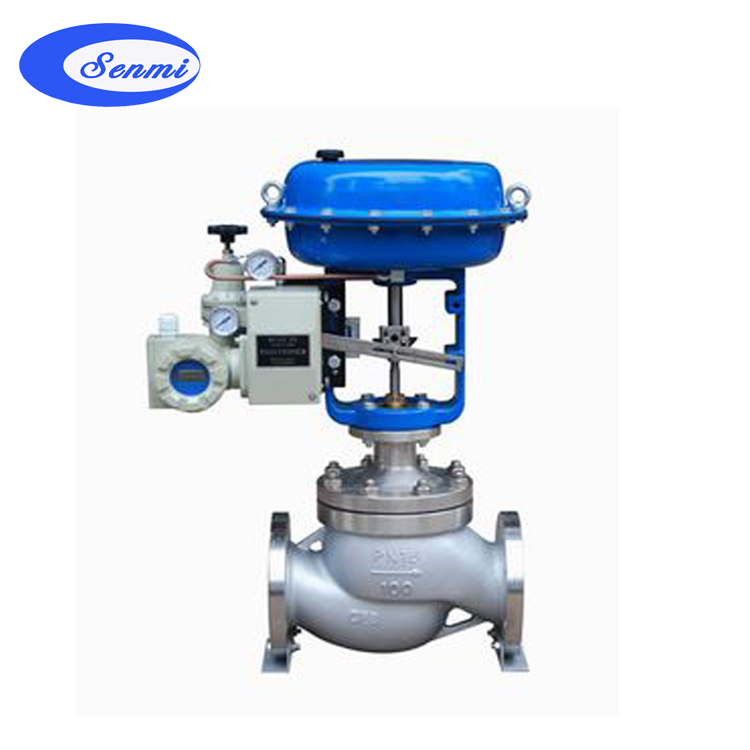

精小型气动调节阀 实物图
精小型气动调节阀 零件材料
1 |
阀体 |
WCB |
304 |
316 |
316L |
2 |
垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
3 |
阀座/套筒 |
304 |
304 |
316 |
316L |
4 |
阀芯 |
304 |
304 |
316 |
316L |
5 |
导向套/并帽 |
304 |
304 |
316 |
316L |
6 |
中垫 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
7 |
阀盖 |
WCB |
304 |
316 |
316L |
8 |
阀杆 |
304 |
304 |
316 |
316L |
9 |
金属垫 |
304 |
304 |
316 |
316L |
10 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
11 |
螺栓 |
25 |
不锈钢 |
不锈钢 |
不锈钢 |
12 |
填料压盖 |
WCB |
304 |
316 |
316L |
精小型气动调节阀 连接尺寸
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
|
H2 |
298 |
298 |
298 |
298 |
298 |
380 |
380 |
380 |
510 |
510 |
510 |
|
H3 |
180 |
180 |
180 |
180 |
180 |
236 |
236 |
236 |
310 |
310 |
310 |
|
L1 |
289 |
289 |
289 |
289 |
289 |
347 |
347 |
347 |
476 |
476 |
476 |
|
A |
282 |
282 |
282 |
282 |
282 |
360 |
360 |
360 |
470 |
470 |
470 |
|
D |
220 |
220 |
220 |
220 |
220 |
270 |
270 |
270 |
320 |
320 |
320 |
精小型气动调节阀 产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
