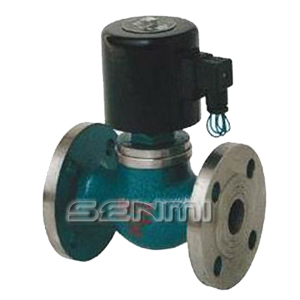

蒸汽电磁阀,蒸汽电动二通阀

简要描述:SENMI阀门专业生产蒸汽电磁阀,水用电磁阀,法兰电磁阀,高温电磁阀以及电磁阀,蒸汽电磁阀,法兰电磁阀,高温电磁阀等多种电磁阀,蒸汽电磁阀,法兰电磁阀,高温电磁阀等销售热线:4001-123-180

  • 产品型号:SMZQDF
  • 产品产地:上海
  • 更新时间:2021-06-03
  • 访  问  量:1579

详细介绍

一、蒸汽(液用)电磁阀 概述

ZQDF(Y)系列蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中温度、流量、压力等参数进行自动调节或远程控制。 本系列电磁阀产品可广泛用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF系列主要用于空气、蒸汽、媒气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

二、蒸汽(液用)电磁阀 结构特点

耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。
耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。
耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。
耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

三、蒸汽(液用)电磁阀 结构原理

本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯开启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯推动主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和动铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

四、蒸汽(液用)电磁阀 型号规格说明

五、蒸汽(液用)电磁阀 技术参数



型号参数

ZQDF-1

ZQDF-2

ZQDF-3

ZQDF-1Y

ZQDF-2Y

ZQDF-3Y

公称压力(MPa

1.6

工作压差(MPa

DN15-50

01.6

DN65-100

0.051.6

介质种类

煤气、 空气等

饱和 蒸汽

过热蒸汽或高温气体

水油 液体

热水

高温 水、油

介质温度mm

≤60

≤180

≤220

≤60

≤180

≤220

使用电压

AC220V其余规格可作特殊订货

使用寿命

JB/T7352-92规定

泄漏量(ml/min

JB/T7352-92·F规定

功耗(VA

50

六、蒸汽(液用)电磁阀 安装尺寸

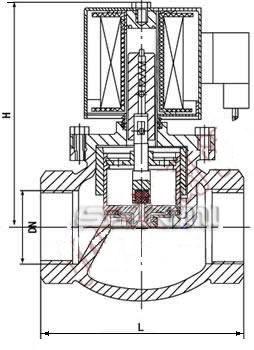

ZQDF(Y)蒸汽(液用)电磁阀 螺纹式

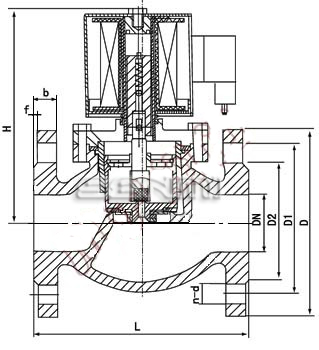

ZQDF(Y)蒸汽(液用)电磁阀 法兰式





公称通径 DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

153

92

1/2

153

130

96

65

46

14

2

4 -Φ14

20

153

92

3/4

153

150

105

75

56

16

2

4 -Φ14

25

153

110

1

153

160

115

85

65

16

3

4 -Φ14

32

176

120

11/4

176

180

140

100

76

18

3

4 -Φ18

40

176

140

11/2

176

200

150

110

84

18

3

4 -Φ18

50

192

162

2

192

230

165

125

99

20

3

4 -Φ18

65







250

290

185

145

118

20

3

4 -Φ18

80







260

310

200

160

132

20

3

8 -Φ18

100







290

350

220

180

156

22

3

8 -Φ18
