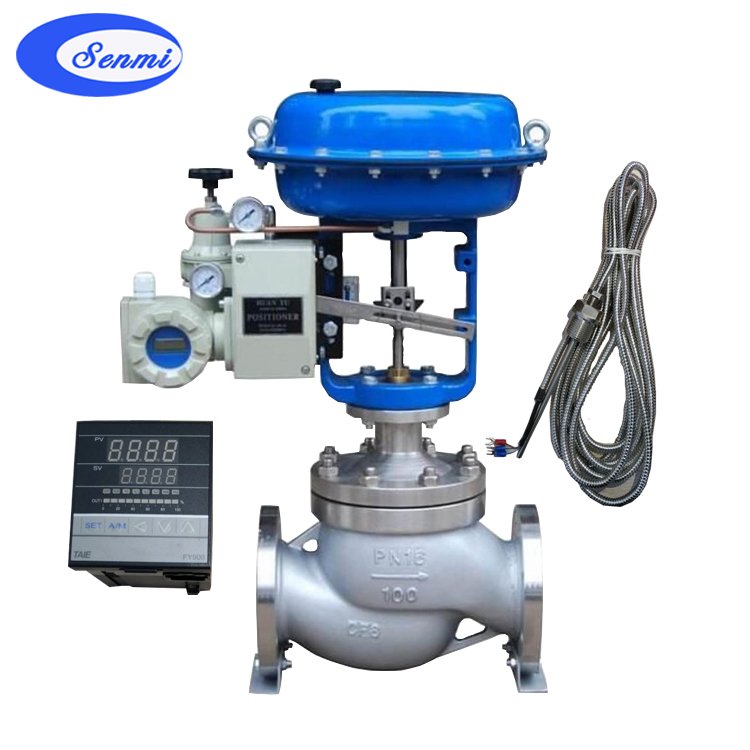

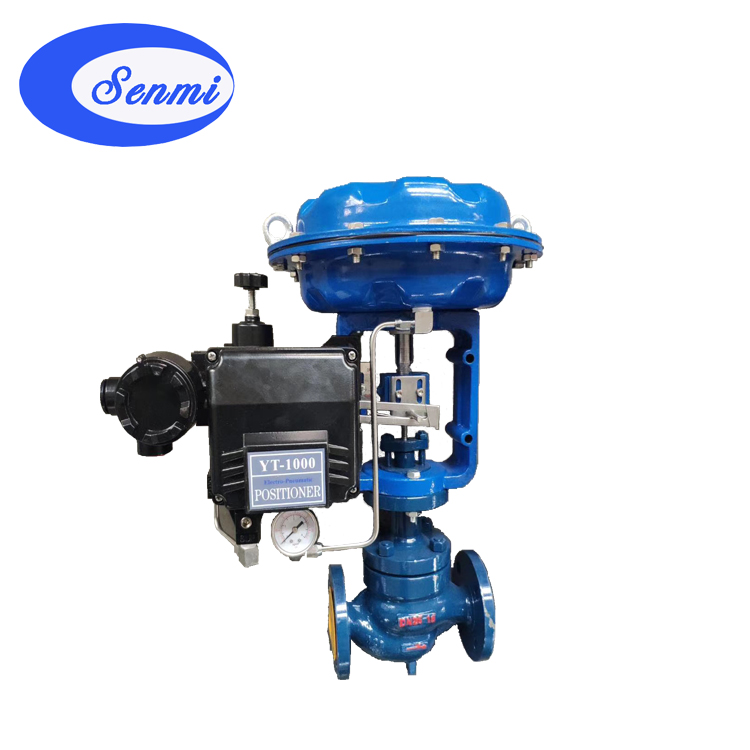

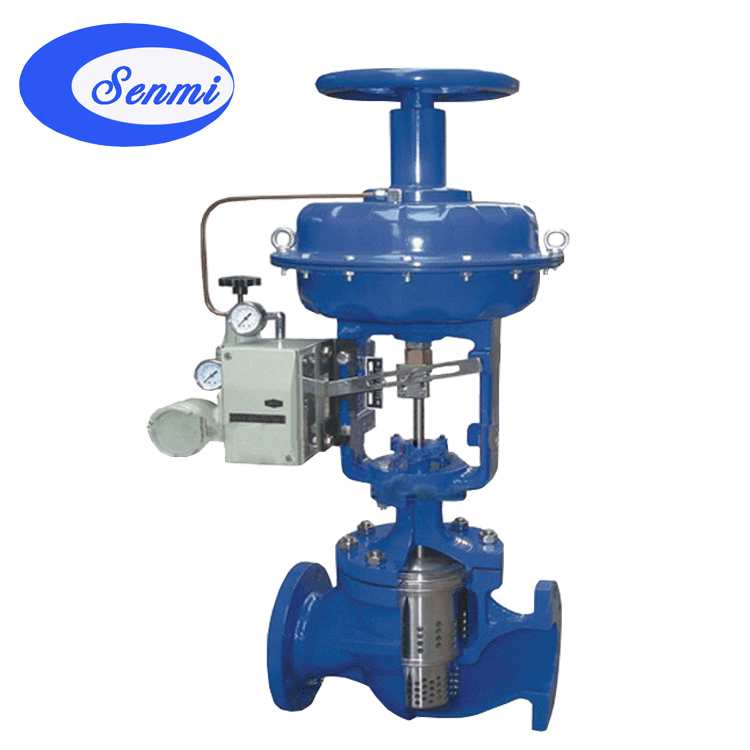

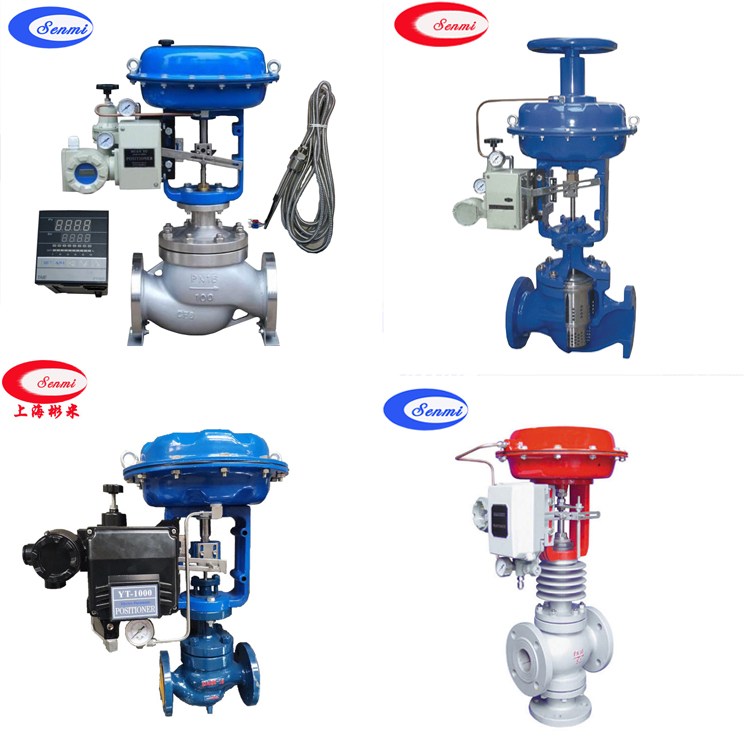

KVJP精小型气动薄膜比例调节阀
|
KVJM精小型气动薄膜比例调节阀(解剖图)
|
二、精小型气动薄膜比例调节阀 主要零件材料
本体材质为碳钢
|
本体材质为不锈钢
|
||||||||
1
|
阀体
|
WCB
|
LCB
|
WC9
|
1
|
阀体
|
CF8
|
CF8M
|
CF3M
|
2
|
阀座
|
304
|
304
|
304
|
2
|
阀座
|
304
|
316
|
316L
|
3
|
阀芯
|
304
|
304
|
304
|
3
|
阀芯
|
304
|
316
|
316L
|
4
|
导向套
|
304
|
304
|
304
|
4
|
导向套
|
304
|
316
|
316L
|
5
|
阀盖
|
WCB
|
LCB
|
WC9
|
5
|
阀盖
|
CF8
|
CF8M
|
CF3M
|
6
|
阀杆
|
304
|
304
|
304
|
6
|
阀杆
|
304
|
316
|
316L
|
7
|
填料
|
PTFE/柔性石墨
|
7
|
填料
|
PTFE/柔性石墨
|
||||
8
|
弹簧
|
65Mn
|
8
|
弹簧
|
65Mn
|
||||
9
|
螺母
|
304
|
304
|
304
|
9
|
螺母
|
304
|
316
|
316L
|
三、精小型气动薄膜调节阀 阀盖形式
公称通径DN(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量
系数KV |
直线
|
7.6
|
12.1
|
19.4
|
30.3
|
48.3
|
75.9
|
121
|
193.6
|
302.5
|
484
|
759
|
等百分比
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69.3
|
110
|
176
|
275
|
440
|
693
|
|
执行机构
型号 |
正作用
|
ZHA-22
|
ZHA-23
|
ZHA-34
|
ZHA-45
|
|||||||
反作用
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
||||||||
额定行程L(mm)
|
16
|
25
|
40
|
60
|
||||||||
膜片有效面积Ae(cm2)
|
280
|
400
|
600
|
1000
|
||||||||
公称压力PN(MPa)
|
1.6 2.5 4.0 6.4 10.0
|
|||||||||||
固有流量特性
|
直线 等百分比
|
|||||||||||
固有可调比R
|
50:1
|
|||||||||||
信号范围Pr(KPa)
|
20-60、20-100、40-200、60-100、80-240
|
|||||||||||
气源压力Ps(MPa)
|
0.14、0.25、0.28、0.40
|
五、精小型气动薄膜调节阀 性能指标
序号
|
项 目
|
标准型调节阀
|
散热、低温型调节阀
|
||||
不带定位器
|
带定位器
|
不带定位器
|
带定位器
|
||||
1
|
基本误差<(%)
|
±5
|
±1
|
±15
|
±4
|
||
2
|
回差<(%)
|
3
|
1
|
10
|
3
|
||
3
|
死区<(%)
|
3
|
0.4
|
8
|
1
|
||
4
|
始终点偏差
<(%) |
气开
|
始点
|
±2.5
|
±1
|
±6
|
±2.5
|
终点
|
±5
|
±15
|
|||||
气关
|
始点
|
±5
|
±15
|
||||
终点
|
±2.5
|
±6
|
|||||
5
|
|
±2.5
|
+2.5
|
+6
|
+2.5
|
六、精小型气动薄膜调节阀 外型尺寸
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
结构长度
(L) |
PN16/25
|
184
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
420
|
451
|
543
|
PN40
|
184
|
184
|
200
|
222
|
254
|
276
|
317
|
368
|
400
|
473
|
568
|
|
PN64、100
|
206
|
210
|
251
|
251
|
286
|
311
|
337
|
394
|
500
|
508
|
610
|
|
H1
|
128
|
128
|
152
|
152
|
160
|
205
|
205
|
208
|
273
|
333
|
364
|
|
H2
|
298
|
298
|
298
|
298
|
298
|
380
|
380
|
380
|
510
|
510
|
510
|
|
H3
|
208
|
208
|
224
|
228
|
228
|
334
|
334
|
342
|
408
|
453
|
482
|
|
H4
|
338
|
338
|
402
|
402
|
405
|
627
|
628
|
635
|
698
|
702
|
728
|
|
H5
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
|
H6
|
180
|
180
|
180
|
180
|
180
|
236
|
236
|
236
|
310
|
310
|
310
|
|
A
|
282
|
282
|
282
|
282
|
282
|
360
|
360
|
360
|
470
|
470
|
470
|
|
C
|
220
|
220
|
220
|
220
|
220
|
270
|
270
|
270
|
320
|
320
|
320
|
|
L1
|
289
|
289
|
289
|
289
|
289
|
347
|
347
|
347
|
476
|
476
|
476
|
|
压力等级
|
GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
|
|||||||||||
执行机构
|
ZHB-22
|
ZHB-23
|
ZHB-34
|
ZHB-45
|
