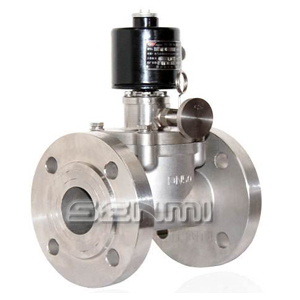

水用电磁阀,法兰电磁阀,不锈钢电磁阀

简要描述:上海彬米阀门专业介绍电磁阀,水用电磁阀,法兰电磁阀,不锈钢电磁阀以及电磁阀,水用电磁阀,法兰电磁阀,不锈钢电磁阀等,多种电磁阀,水用电磁阀,法兰电磁阀,不锈钢电磁阀等销售热线:4001-123-180

  • 产品型号:
  • 产品产地:
  • 更新时间:2021-06-03
  • 访  问  量:1586

详细介绍

一、水用电磁阀 概述

ZCS水用电磁阀选用于以水或液体为工作介质,可自动控制或远程控制水、油、液体等工作介质管路的通断。由于本阀采用橡胶密封,故对工作介质的清洁度大大减低,具有启闭迅速,可靠性高等优点。

二、水用电磁阀 结构特点

1.电磁先导膜片式操作结构
2.阀门流量比普通阀提高10%
3.
采用特殊密封结构和特种密封材料无泄漏
4.寿命长是同类产品的5倍以上
5.工作平稳噪音低、无水锤冲击、无颤抖声
6.采用膜片式、对介质洁净度要求较低
7.不锈钢可动铁芯经久耐用,反应快速;
8.配管方式可任意角度安装,为增强寿命最好是水平管线圈朝上
9.防爆线圈符合T4,T5和测CE的标准(德国NASS线圈)
10.引用标准:GB3836·9 防爆标志 Exm I/IIT4(国产线圈)

三、水用电磁阀 结构原理

本阀通径15100为膜片式为二次开阀的先导式电磁阀,通径125300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力:将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外世,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起主阀口开启,阀呈通路状态。
当线圈断电,磁场消失,活动铁芯复位,封闭副阀口,继而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。
常开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门关闭。当线圈断电后,磁力为零,衔铁祁副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压差作用向上升起,主阀打开,阀门开启。

四、水用电磁阀 型号规格说明

五、水用电磁阀 技术参数

工作介质

水、粘度≤4°E油及其它非腐蚀性液体

介质温度°C

≤60

公称压力(Mpa

1.0

工作压差(Mpa

0.051.0

0.11.0

0.151.0

电源电压

AC200V,其余规格可作特殊订货(36V12V24V

流量系数(Kv

JB/T7352-94规定

泄漏量(ml/min

JB/T7352-94.F规定

公称通径(mm

10

15

20

25

32

40

50

65

80

100

125

150

200

250

300

功耗(VA)

17

30

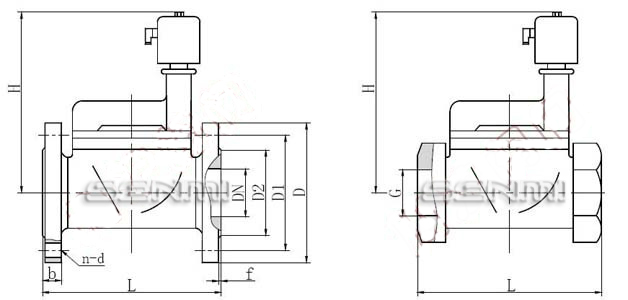

六、水用电磁阀 安装尺寸

ZCS水用电磁阀





公称通径 DN

内螺纹连接



法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

112

80

1/2

















20

119

80

3/4

















25

130

90

1

130

60

115

85

65

16

3

4-Φ14

32

137

140

11/4

137

180

140

100

76

18

3

4-Φ18

40

152

156

11/2

152

200

150

110

84

18

3

4-Φ18

50

164

180

2

164

230

165

125

99

20

3

4-Φ18

65







222

290

185

145

118

20

3

4-Φ18

80







253

310

200

160

132

22

3

8-Φ18

100







260

350

220

180

156

24

3

8-Φ18

125







315

400

250

210

184

26

3

8-Φ18

150







350

480

285

240

211

26

3

8-Φ22

200







390

600

340

295

266

26

3

8-Φ22

250







430

730

395

350

319

28

3

12-Φ22

300







480

850

445

400

370

28

4

12-Φ22
