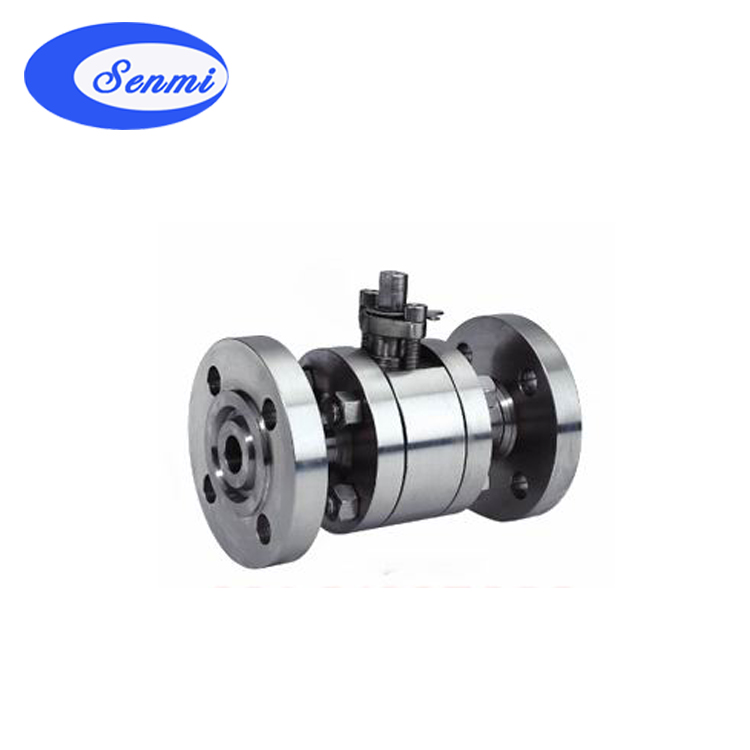

法兰硬密封球阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售一片式球阀|二片式球阀|三片式球阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营一片式球阀|二片式球阀|三片式球阀系列有着多年的经验。

  • 产品型号:Q11F
  • 产品产地:上海
  • 更新时间:2021-05-27
  • 访  问  量:2094

详细介绍

法兰硬密封球阀产品型号及压力
产品型号:Q41H-16C  Q41Y-25C Q41Y-40C Q41Y-64C Q41Y-100C Q41Y-160C

公称压力:2.5Mpa-320Mpa    适用温度350度

法兰硬密封球阀特点与用途
1连接尺寸按GB标准设计,制造,同时可按照API ,ANSI,JIS,JPI ,DIN,NF,BS等标准设计制造。
2阀门结构:单向(双)密封浮球三体式
3采用不锈钢或合金钢的环面密封。具有防吹结构。
4可与气动,电动,液动装置方便连接实现远程监控
5主要适用于石油,化工,冶金,热电等工业领域中如沥青,油品等高温介质的截流和调节用。

法兰硬密封球阀操作使用

1)操作前须确认管路和阀已被冲洗过。

2)阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(90°)时,阀关断。反向旋转1/4圈(90°)时,阀开启。

3)当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。

法兰硬密封球阀主要连接尺寸

公称通径
DN(MM)
PN1.6MPA PN1.6MPA
L法兰 L对焊 D D1 D2 Z-d L法兰 L对焊 D D1 D2 Z-d
50 203 216 160 125 100 4-18 203 216 160 125 100 4-18
65 222 283 195 145 120 4-18 222 241 180 145 120 8-18
80 241 305 215 160 135 8-18 241 283 195 160 135 8-18
100 305 381 245 180 155 8-18 305 305 230 190 160 8-23
125 356 457 280 210 185 8-18 356 381 270 220 188 8-25
150 394 521 335 240 210 8-23 394 457 300 250 218 8-25
200 457 559 405 295 265 12-23 457 521 360 310 278 12-25
250 533 635 460 355 320 12-25 533 559 425 370 332 12-30
300 610 762 520 410 375 12-25 610 635 485 430 390 16-30
350 686 838 580 470 435 16-25 686 762 550 490 443 16-34
400 762 914 640 525 485 16-30 762 838 610 550 505 16-34
450 864 991 705 585 545 23-30 864 914 660 600 555 20-34
500 914 1143 840 650 608 20-34 914 991 760 660 610 20-41
600 1067 1146 894 770 718 20-41 1067 1143 840 770 718 20-41
公称通径
DN(MM)
PN4.0MPA PN6.4MPA
L法兰 L对焊 D D1 D2 Z-d L法兰 L对焊 D D1 D2 Z-d
50 216 216 160 125 100 4-18 216 216 175 135 105 4-23
65 241 241 180 145 120 8-18 241 241 200 160 130 8-23
80 283 283 195 160 135 8-19 283 283 210 170 140 8-23
100 305 301 230 190 160 8-23 305 305 250 200 168 8-25
125 381 381 270 220 188 8-25 381 381 250 200 168 8-25
150 409 457 300 250 218 8-25 403 457 340 280 240 8-34
200 502 521 375 320 282 12-30 502 521 405 345 300 12-34
250 568 559 445 385 385 12-34 568 559 470 400 352

12-41

300 654 635 510 450 409 16-34 648 635 590 460 412 16-41
350 762 762 570 510 465 16-34 762 762 595 520 475 16-41
400 838 838 655 585 525 16-41 838 838 670 585 525 16-48
450 914 914 680 610 560 20-41 - - - - -
500 991 991 755 670 612 20-48 991 991 800 705 640 20-54
600 1143 1143 890 795 730 20-54 1143 1146 930 820 750 20-58

法兰硬密封球阀特点

1)、流动阻力小;

2)、结构简单;

3)、体积小、重量轻;

4)、目前球阀的密封面材料选用塑料、密封性好;

5)、操作方便,开闭迅速,便于远距离的控制;

6)、维修方便,密封圈一般都是活动的,拆卸更换方便;

7)、全开或全闭时,球体和阀座的密封面与介质隔离,介质通过不会引起阀门密封面的侵蚀。
