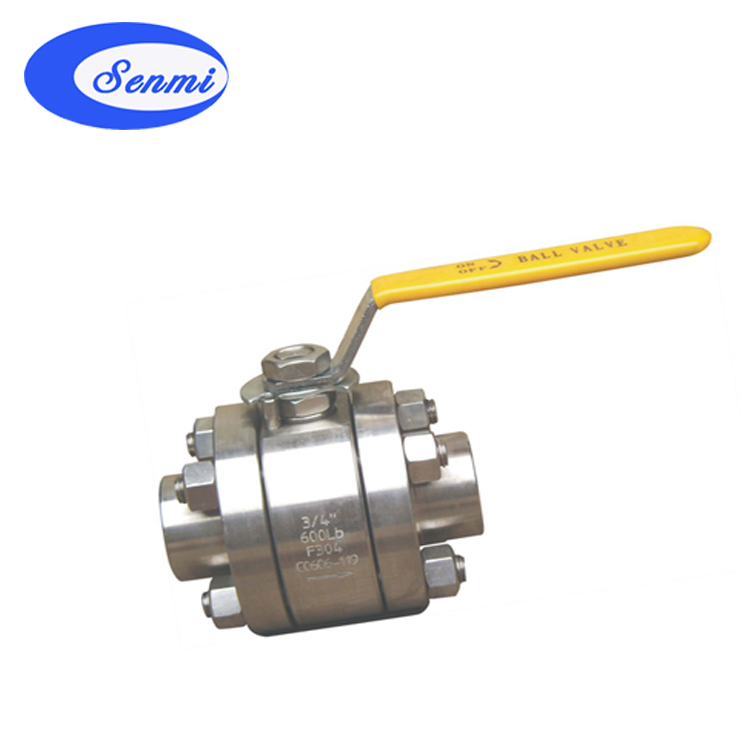

三片式焊接硬密封球阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售锻钢高压球阀|焊接式球阀|对焊球阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营锻钢高压球阀|焊接式球阀|对焊球阀系列有着多年的经验。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-05-27
  • 访  问  量:2001

详细介绍

三片式焊接硬密封球阀产品简述
三片式焊接硬密封球阀主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中,适用温度:-196~450℃;驱动方式:手动、气动、电动、液动;公称通径:1/2"~12";
公称压力:150LB~2500LB;适用介质:水、气、油品、天然气和酸碱腐蚀介质。
注:对焊管加长可根据客户要求定制。
三片式焊接硬密封球阀应用范围
1.设计制造标准:BS5351:MSS SP-118
2.连接端尺寸:承插口尺寸按:ANSI B16.11;JB/T1715
螺纹端尺寸按:ANSI B1.12.1;JB/T7306
对焊端尺寸按:ANSI B16.25;JB/T12224
3.检验和试压按:API598; GB/T13927;JB/T9092
4.材料标准根据:ANSI/ASTM
阀体温压等级:
CIass800,Max1920psig@100度F
CIass1500,Max3600psig@100度F

三片式焊接硬密封球阀主要零部件材料表

部件

Material

Q’TY

阀体

A105

SS316

1

端盖

A105

SS316

1

SS410

SS316

1

焊管

A105

SS316

2

螺栓

A197B7

A193 B8M

4

螺母

A194 2H

A194 B8

8

密封垫

RPTFE

2

阀坐

RPTFE

2

密封

RPTFE

1

填料

RPTFE

1

填料压盖

SS304

1

蝶簧

SS301

2

阀杆

A276 410

SS316

1

螺母

A194 2H

A194 B8

2

手柄

SS304+PVC

1

定位销

SS304
