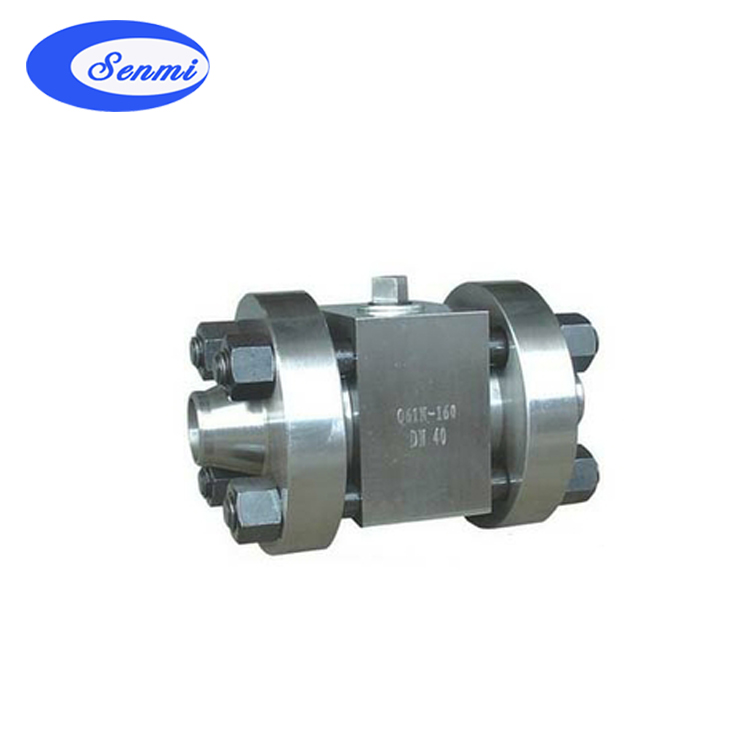

一，高压对焊球阀
产品特点：应用规范公称压力：16-32MPa 适用温度：-20～232℃～350℃ 焊接类型：对焊(BW)、承插焊(SW)高压对焊球阀,对焊球阀,高压球阀。
二、高压对焊球阀主要尺寸：
|
型号 |
公称通径 |
尺寸(mm) |
|||||
|
L |
L1 |
D |
D1 |
H |
L0 |
||
|
Q61F N-160 |
10 |
150 |
60 |
90 |
18 |
68 |
220 |
|
15 |
170 |
70 |
100 |
23 |
62 |
220 |
|
|
20 |
191 |
81 |
110 |
29 |
75 |
250 |
|
|
25 |
205 |
985 |
115 |
36 |
80 |
250 |
|
|
32 |
230 |
110 |
150 |
43 |
96 |
300 |
|
|
40 |
260 |
120 |
170 |
49 |
111 |
400 |
|
|
50 |
330 |
140 |
200 |
61 |
128 |
400 |
|
|
65 |
360 |
150 |
220 |
80 |
180 |
500 |
|
|
80 |
380 |
160 |
270 |
105 |
200 |
600 |
|
|
100 |
430 |
188 |
320 |
118 |
245 |
800 |
|
三、高压对焊球阀主要零件材料：
|
适用介质 |
型号 |
阀体 |
球体、阀杆 |
手柄 |
密封圈 |
垫片、填料 |
|
水、蒸汽、油品 |
Q61N-16/320C |
A105、45 |
1Cr18/1Cr18Ni9Ti |
铸铁WCB |
聚四氟乙稀PTFE增强聚四氟乙烯VUILUK PTFE |
聚四氟乙烯PTFE对位聚笨PPL |
|
硝酸类 |
Q61N-16/320P |
304/1Cr18Ni9Ti |
304/1Cr18Ni9Ti |
|||
|
醋酸类 |
Q61N-16/320R |
316/1Cr18Ni12Mo2TI |
316/Cr18Ni12Mo2Ti |
四、高压对焊球阀国标主要尺寸：
|
公称通径DN(mm) |
Q11N-100/160、Q11N-100/160P |
Q11N-320、Q11N-320P |
|||||||||
|
管螺纹 |
尺寸(mm) |
管螺纹 |
尺寸(mm) |
||||||||
|
d |
L |
H |
W |
E |
H |
W |
SW |
L |
|||
|
5 |
1/4 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
70 |
|
10 |
3/8 |
11 |
70 |
43 |
108 |
42.5 |
- |
- |
- |
- |
- |
|
15 |
1/2 |
11 |
85 |
43 |
108 |
42.5 |
1/2 |
68 |
130 |
41 |
85 |
|
20 |
3/4 |
14 |
95 |
45.5 |
146 |
47.5 |
3/4 |
77 |
180 |
46 |
95 |
|
25 |
1 |
21 |
105 |
59.5 |
146 |
52.5 |
1 |
82 |
180 |
55 |
105 |
|
32 |
11/4 |
25 |
120 |
64.5 |
146 |
60 |
11/4 |
115 |
300 |
70 |
120 |
|
40 |
11/2 |
32 |
130 |
76 |
254 |
65 |
11/2 |
120 |
300 |
80 |
130 |
|
50 |
2 |
38 |
150 |
81 |
254 |
75 |
2 |
130 |
300 |
100 |
150 |
