四通换向球阀|四通换向阀|四通球阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售四通换向球阀|四通换向阀|四通球阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营四通换向球阀|四通换向阀|四通球阀系列有着多年的经验。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-05-27
  • 访  问  量:1917

详细介绍

四通换向球阀|四通换向阀|四通球阀

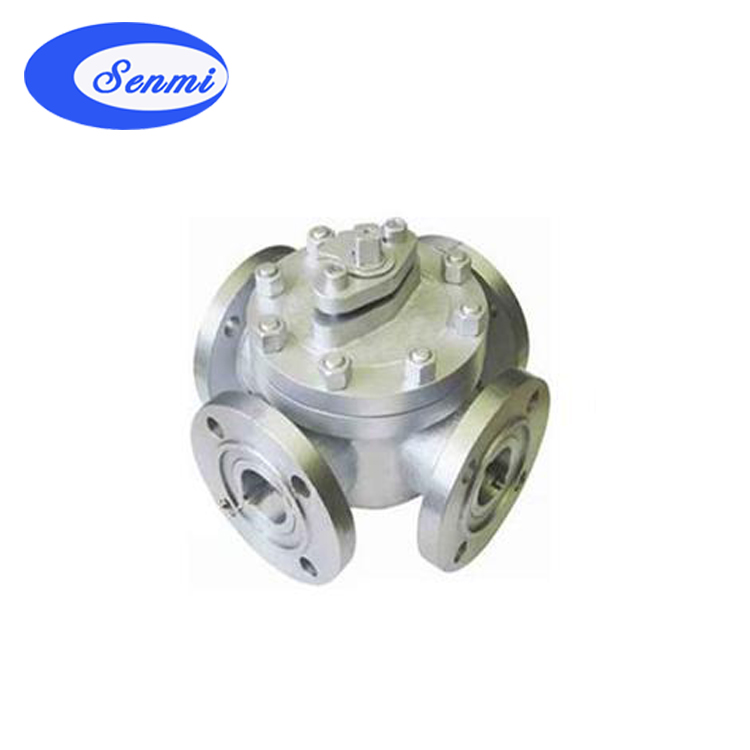

Q46四通换向球阀
Q46四通换向球阀 结构图
一、Q46四通换向球阀 主要零件材质
零件名称
材 质
GB
ASTM
阀体、阀盖
WCB
A216-WCB
密封圈
PTFE、对位聚苯
PTFE、对位聚苯
球体
1Cr18Ni9Ti
SS 304
阀座、阀杆
2Cr13
A246-416
双头螺柱
35CrMoA
A193-B7
二、Q46四通换向球阀 主要性能规范
公称压力 PN(MPa)
试验压力
壳体 Shell
高压液密封
低压气密封
1.6
2.4
1.76
0.6
2.5
3.75
2.75
4.0
6.0
4.4
CLASS150
3.O
2.2
适用工况
适用介质
水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度
-28-350℃
应用规范
连接法兰
JB79-59、GB9113、HG20592-97、ANSI B16.5
检验试验
GB9/T 9092-99、API 598
其余制造规范均按本厂标准
三、Q46四通换向球阀 主要外型与连接尺寸表
主要
尺寸
公称通径
15
20
25
32
40
5
L
150
150
180
200
220
240
H
90
90
102
115
135
140
W
140
140
155
250
250
350




主要
尺寸
公称通径
6
80
100
125
150
200
L
260
280
320
380
440
550
H
155
185
210
275
305
335
W
350
420
700
1000
1300
1800
