电动硬密封蝶阀|电动双向金属密封蝶阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售电动硬密封蝶阀|Ds973电动双向金属密封蝶阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营电动硬密封蝶阀|Ds973电动双向金属密封蝶阀系列有着多年的经验。

  • 产品型号:Ds973
  • 产品产地:上海
  • 更新时间:2021-06-03
  • 访  问  量:2502

详细介绍

电动硬密封蝶阀|Ds973电动双向金属密封蝶阀

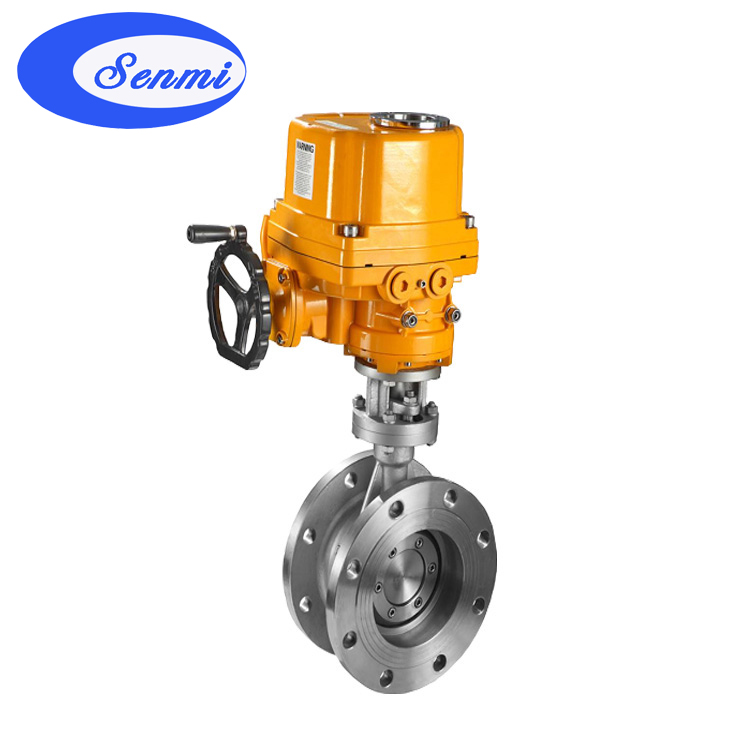

电动双向金属密封蝶阀
电动双向金属密封蝶阀 结构图
一、电动双向金属密封蝶阀 概述
电动双向金属密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、电动双向金属密封蝶阀 特点
由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、电动双向金属密封蝶阀 采用标准
设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
四、电动双向金属密封蝶阀 执行机构
1.电源:电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压220V/50Hz(特殊订货60Hz);远程控制电压24VDC。
2.环境温度:-20—+60℃(特殊订货-60—+80℃)
3.相对温度:≤90%(25℃时)
4.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所;防爆型产品有dⅠ和dⅡBT4两种,dⅠ适用于煤矿非采掘工作面;dⅡBT4用于工厂,适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性  气体混合物。(详见GB3836.1)
5.防护等级:户外型和防爆型为IP55(可订制IP67)。
6.工作制:为短时10分钟(可订制30分钟)。
五、电动双向金属密封蝶阀 主要技术参数
公称通径
DN(mm)
50~2000
50~500
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
渗漏率
<0.1×DNmm3/s(符合GB/T13927-92标准)
适用温度
碳钢:-29℃~425℃ 不锈钢-40℃~600℃
适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式
蜗杆蜗轮传动、气传动、电传动
六、电动双向金属密封蝶阀 主要零件材质
零件名称
材料
阀体
铸铁、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
轴承
奥氏体不锈钢、304氮化
填料
柔性石墨
七、电动双向金属密封蝶阀 三偏心特点及原理
偏心蝶阀设计有二处偏心:阀板的旋转轴偏离阀板密封圈的截面中心(a);旋转轴偏离管道中心(b)。
开启时,阀板密封圈面上各点同时脱离密封面,阀板转动与密封圈之间无挤压现象,提高了密封圈的寿命。使密封圈保持——可自动调整的最佳的密封效果。采用橡胶和增强聚四氟乙烯密封圈,泄露等级为Ⅵ级,达到零泄露。弹性金属不锈钢密封圈,可用于高温及其它较苛刻的场合。
八、电动双向金属密封蝶阀 外形尺寸
PN0.6MPa~PN1.0MPa外形尺寸
公称通径
长度 标准值
外形尺寸 (参考值)
连接尺寸 (标准值)
重量 (kg)
H
H3
A3
B3
PN0.6MPa
PN1.0MPa
毫米
英寸
L
D1
Z-d
D1
Z-d
50
2
43
112
530
250
255
110
4-14
125
4-18
12
65
21/2
46
115
530
250
255
130
4-14
145
4-18
13
80
3
64
120
565
250
255
150
4-18
160
8-18
15
100
4
64
138
600
250
255
170
4-18
180
8-18
17
125
5
70
164
640
250
255
200
8-18
210
8-18
27
150
6
76
175
705
300
315
225
8-18
240
8-22
29
200
8
89
215
775
300
315
280
8-18
295
8-22
45
250
10
114
243
945
300
315
335
12-18
350
12-22
69
300
12
114
285
1070
300
315
395
12-22
400
12-22
86
350
14
127
320
1140
300
315
445
12-22
460
16-22
122
400
16
140
350
1210
300
315
495
16-22
515
16-26
141
450
18
152
350
1335
575
714
550
16-22
565
20-26
191
500
20
152
380
1415
575
714
600
20-22
620
20-26
260
600
24
154
435
1605
656
810
705
20-26
725
20-30
380
700
28
165
480
1844
656
810
810
24-26
840
24-30
450
800
32
190
530
2040
656
810
920
24-30
950
24-33
650
900
36
203
595
2255
785
863
1020
24-30
1050
28-33
830
1000
40
216
650
2380
785
863
1120
28-30
1160
28-36
1050
1200
48
254
775
2640
785
863
1340
32-33
1380
32-39
1400
1400
56
279
870
2886


1560
36-36
1590
36-42
1900
1600
64
318
1000
3156


1760
40-36
1820
40-48
2900
1800
72
356
1110
3421


1970
44-39
2020
44-48
4000
2000
80
406
1250
3685


2180
48-42
2230
48-48
5300
PN1.6MPa~2.5MPa外形尺寸



公称通径
长度 标准值
外形尺寸 (参考值)
连接尺寸 (标准值)
重量 (kg)
H
H3
A3
B3
PN1.6MPa
PN2.5MPa
毫米
英寸
L
D1
Z-d
D1
Z-d
50
2
43
112
530
250
255
125
4-18
125
4-18
12
65
21/2
46
115
530
250
255
145
4-18
145
8-18
13
80
3
64
120
565
250
255
160
8-18
160
8-18
15
100
4
64
138
600
250
255
180
8-18
190
8-22
17
125
5
70
164
640
250
255
210
8-18
220
8-26
27
150
6
76
175
705
300
315
240
8-22
250
8-26
29
200
8
89
215
775
300
315
295
12-22
310
12-26
45
250
10
114
243
945
300
315
355
12-26
370
12-30
69
300
12
114
285
1070
300
315
410
12-26
430
16-30
86
350
14
127
320
1140
300
315
470
16-26
490
16-33
122
400
16
140
350
1210
300
315
525
16-30
550
16-36
141
450
18
152
350
1335
575
714
585
20-30
600
20-36
191
500
20
152
380
1415
575
714
650
20-33
660
20-36
260
600
24
154
435
1605
656
810
770
20-36
770
20-39
380
700
28
165
480
1844
656
810
840
24-36
875
24-42
450
800
32
190
530
2040
656
810
950
24-39
990
24-48
650
900
36
203
595
2255
785
863
1050
28-39
1090
28-48
830
1000
40
216
650
2380
785
863
1170
28-42
1210
28-56
1050
1200
48
254
775
2640
785
863
1390
32-48
1420
32-56
1400
1400
56
279
870
2886


1590
36-48
1640
36-62
1900
1600
64
318
1000
3156


1820
40-56
1860
40-62
2900
1800
72
356
1110
3421


2020
44-56
2070
44-70
4000
2000
80
406
1250
3685


2230
48-62
2300
48-70
5300
PN4.0MPa外形尺寸



公称通径
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)
H
H3
A3
B3
PN4.0MPa
毫米
英寸
L
D1
Z-d
50
2
43
112
530
250
255
125
4-18
65
21/2
46
115
530
250
255
145
8-18
80
3
64
120
565
250
255
160
8-18
100
4
64
138
600
250
255
190
8-22
125
5
70
164
640
250
255
220
8-26
150
6
76
175
705
300
315
250
8-26
200
8
89
208
775
300
315
320
12-30
250
10
114
243
945
300
315
385
12-33
300
12
114
285
1070
300
315
450
16-33
350
14
127
320
1140
300
315
510
16-36
400
16
140
350
1210
300
315
585
16-39
450
18
152
350
1335
575
714
610
20-39
500
20
152
380
1415
575
714
670
20-42
注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
注:Ds-代表双向密封结构
