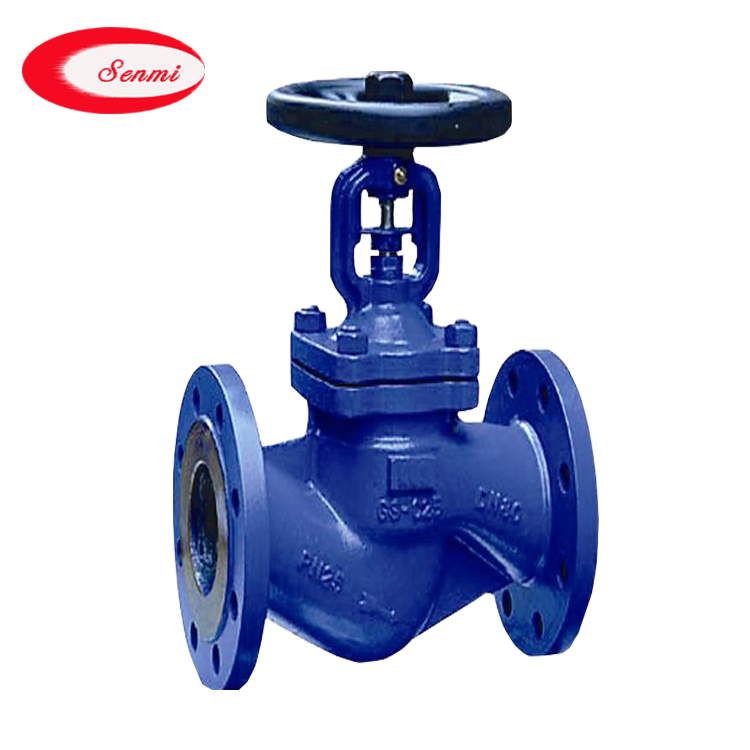

德标法兰截止阀

简要描述:J41H截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

  • 产品型号:J41H
  • 产品产地:上海
  • 更新时间:2021-11-22
  • 访  问  量:2034

详细介绍

一、J41H法兰截止阀主要用途

J41H铸钢截止阀适用于公称压力PN1.6~16MPa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

二、J41H法兰截止阀结构特点

1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
4、J41H铸钢截止阀可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。
6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。

三、J41H法兰截止阀应用规范

设计与制造

GB/T12235

连接端尺寸

结构长度

GB/T12221

法兰尺寸

JB/T79

检验与试验

JB/T9092



碳钢

GB/T12229

不锈钢

GB/T12230

合金钢

Q/ZB66



GB/T12220



JB/T7928

四、J41H法兰截止阀主要零件材料及主要用途

阀体

阀盖

阀瓣

密封圈

阀杆

填料

适用介质

适用温度 (≤  )

WCB

WCB+D507MO

?D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZGlCrl8Ni9Ti

0Crl8Ni9Ti+
Stellite12

Stellite6

lCrl8Ni9Ti

PTFE

硝酸类

200

ZGlCrl8Ni2Mo2Ti

CF8M+
Stellite12

lCrl8Ni2Mo2Ti

lCrl8Ni2Mo2Ti

PTFE

磷酸类、   碱类、混酸

200

ZG00Crl7Nil4M02

CF3M+
Stellite12

Stel1ite6

316L

PTFE

磷酸类、   尿素、甲铵液

200

ZGlCr5MO

ZGlCr5MO+
Stellite12

Stel1ite6

25Cr2Mo1VA

柔性石墨

水、油品、蒸汽

550

五、J41H法兰截止阀主要外形尺寸、连接尺寸及质量

公称压力   PN(MPa)

公称通径   DN(mm)

标准值

参考值

L

D

D1

n2

D6

b

f

f1

Z-φd

D0

H

质量 (kg)

1  6

15

130

95

65

45



16

2



4-φ14

218

120

5  2

20

150

105

75

55



16

2



4-φ14

258

140

7  1

25

160

115

85

65



16

2



4-φ14

275

160

7  4

32

180

135

100

78



18

2



4-φ18

280

180

8  5

40

200

145

110

85



18

3



4-φ18

330

200

12  5

50

230

160

125

100



18

3



4-φ18

350

240

20

65

290

180

145

120



18

3



4-φ18

400

280

25

80

310

195

160

135



20

3



8-φ18

355

280

35

100

350

215

180

155



22

3



8-φ18

415

320

50

125

400

245

210

185



24

3



8-φ18

460

360

75

150

480

280

240

210



24

3



8-φ23

510

400

100

200

600

335

295

265



26

3



12-φ23

710

400

210

250

650

405

355

320



30

3



12-φ23

786

450

446

300

750

460

410

375



30

3



12-φ23

925

500

648

2.5

15

130

95

65

45



16

2



4-φ14

120

218

5.2

20

150

105

75

55



16

2



4-φ14

140

258

7  0

25

160

115

85

65



16

2



4-φ14

160

275

7  4

32

180

135

100

78



18

2



4-φ18

180

280

8  5

40

200

145

110

85



18

3



4-φ18

200

330

12  5

50

230

160

125

100



20

3



4-φ18

240

350

16

65

290

180

145

120



22

3



8-φ18

250

345

22

80

310

195

160

135



22

3



8-φ18

250

360

33

100

350

230

190

160



24

3



8-φ23

320

370

18

125

400

270

220

188



28

3



8-φ25

320

480

85

150

480

300

250

218



30

3



8-φ25

320

598

105

200

600

360

310

278



34

3



12-φ25

400

702

178

250

622

425

370

332



36

3



12-φ30

400

782

446

300

698

485

430

390



40

4



16-φ30

500

880

456

4  0

15

130

95

65

45

40

16

2

4

3-φ14

120

233

5  4

20

150

105

75

55

5l

16

2

4

3-φ14

140

275

7  0

25

160

115

85

65

58

16

2

4

3-φ14

160

285

8  85

32

180

135

100

78

66

18

2

4

4-φ18

180

302

11  8

40

200

145

110

85

76

18

3

4

4-φ18

200

355

16  5

50

230

160

125

100

88

20

3

4

4-φ18

200

350

23

65

290

180

145

120

110

22

3

4

8-φ18

250

400

28

80

310

195

160

135

121

22

3

4

8-φ18

250

430

33

100

350

230

190

160

150

24

3

4  5

8-φ23

320

465

53

125

400

270

220

188

176

28

3

4  5

8-φ25

320

505

93

150

480

300

250

218

204

30

3

4  5

8-φ25

320

611

115

200

600

375

320

282

260

38

3

4  5

12-φ30

400

722

210

6  4

15

170

105

75

55

41

18

2

4

4-φ14

140

195

10

20

190

125

90

68

5l

20

2

4

4-φ18

160

228

13

25

210

135

100

78

58

22

2

4

4-φ18

180

275

14  5

32

230

150

110

82

66

24

2

4

4-φ23

200

325

19

40

260

165

125

95

76

24

3

4

4-φ23

240

360

25

50

300

175

135

105

88

26

3

4

4-φ23

200

410

35

65

340

200

160

130

110

28

3

4

8-φ23

250

450

48

80

380

210

170

140

121

30

3

4

8-φ23

250

485

56

100

430

250

200

168

150

32

3

4  5

8-φ25

320

537

125

125

500

295

240

202

176

36

3

4  5

8-φ30

320

590

136

150

550

340

280

240

204

38

3

4  5

8-φ34

320

646

157

200

650

405

345

300

260

44

3

4  5

12-φ34

400

756

256

10  0

15

170

105

75

55

35

20

2

6  5

4-φ14

140

202

l1

20

190

125

90

68

45

22

2

6  5

4-φ18

160

228

13  2

25

210

135

100

78

50

24

2

6  5

4-φ18

180

250

14

32

230

150

110

82

65

24

2

6  5

4-φ23

220

326

15

40

260

165

125

95

75

26

3

6  5

4-φ23

240

359

29

50

300

195

145

112

88

28

3

4

4-φ25

280

414

49

65

340

220

170

138

110

32

3

4

8-φ25

320

464

65

80

380

230

180

148

121

34

3

4

8-φ30

400

547

95

100

430

265

210

172

150

38

3

4  5

8-φ30

450

621

115

125

500

310

250

210

176

42

3

4  5

8-φ34

450

732

149

150

550

350

290

250

204

46

3

4  5

12-φ34

500

840

310

200

650

430

360

312

260

54

3

4  5

12-φ4l

550

925

590

16  0

15

170

110

75

52

35

24

2

6  5

4-φ18

140

148

12  2

20

190

130

90

62

45

26

2

6  5

4-φ23

160

156

15

25

210

140

100

72

50

28

2

6  5

4-φ23

180

175

17

32

230

165

115

85

65

30

2

6  5

4-φ25

220

200

21  4

40

260

175

125

92

75

32

3

6  5

4-φ27

240

231

32

50

300

215

165

132

88

36

3

4

8-φ25

280

432

54

65

340

245

190

152

110

44

3

4

8-φ30

320

483

79

80

380

260

205

168

121

46

3

4

8-φ30

400

590

115

100

430

300

240

200

150

48

3

4  5

8-φ34

450

72l

180
