氧气截止阀|氧气切断阀

简要描述:氧气管路专用阀门是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性,以安全可靠和性能优越为设计原则,并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-11-22
  • 访  问  量:2280

详细介绍

氧气截止阀|氧气切断阀

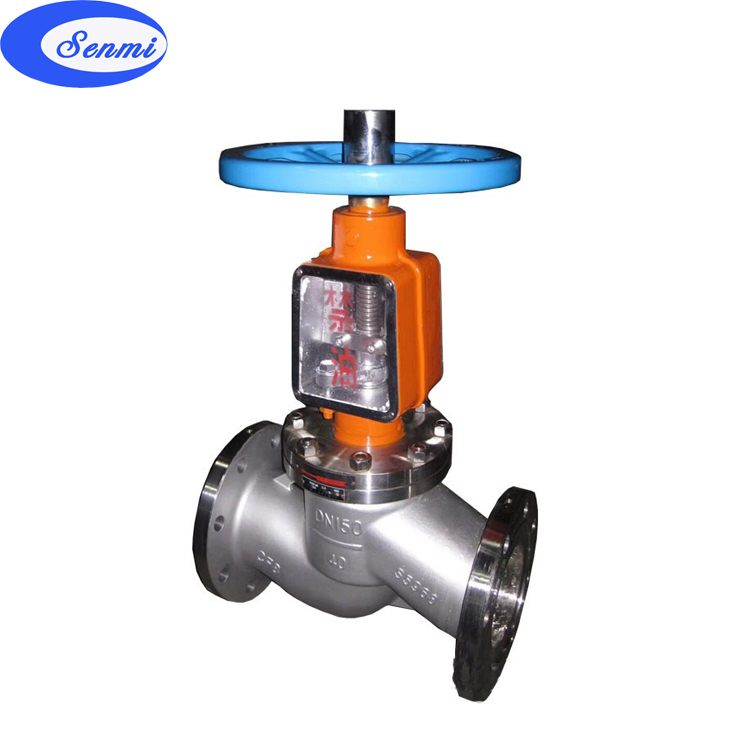

不锈钢氧气截止阀
氧气截止阀
一、氧气截止阀 概述
氧气管路专用阀门是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性,以安全可靠和性能优越为设计原则,并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。
按照冶金工业部《钢铁企业氧气管网的若干技术规定》的规定采用截止阀。主体材料选用不锈钢或阻燃性极好的铜合金,密封面为本体或堆焊D802,其余内件采用不锈钢或铜合金;传动部位的润滑采用不可燃的润滑脂, 并标有明显的禁油标记。在结构上,支架采用全闭封,并有导除静电装置,阀杆上配有防尘帽。我公司的氧气管路专用阀,自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖!
二、氧气截止阀 结构特点
1、对于公称压力PN≥1.6MPa、DNl25~200采用内旁通结构;DN250~500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温,从而保证了氧气管网的安全运行,同时也减小了操作力矩。
2、介质流向:PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出),DN≥125介质由阀瓣卜方流入下方(高进低出)o对于 DN≥125的阀门采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置,可避免因静电产生火花。
4、与普通截止阀相比,氧气管路用截止阀的支架部分采用全封闭式结构,且压紧填料时可以打开支架上的防护盖板,起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理
三、氧气截止阀 应用规范
公称压力
PN
强度试验压力
MPa
气密封试验压力
MPa
适用介质
适用温度
氧气
常温
1.6
2.4
1.6
2.5
3.8
2.5
3.0
4.5
3.0
4.0
6.0
4.0
四、氧气截止阀 主要零件材料
零件名称
材料
阀体、阀盖、阀瓣
铸铬镍钛不锈钢、铜合金
阀杆
铬镍不锈钢
阀杆螺母
青铜
五、氧气截止阀 主要外形尺寸、连接尺寸及质量
JY41W-16P JY41Y-16P JY41W-16T
DN
L
D
D1
D2
b
f
Z-d
H
H1
DO
L1
重量(kg)
15
130
95
65
45
14
2
4-14
240

100

6
20
150
105
75
55
14
2
4-14
270

100

8
25
160
115
85
65
14
2
4-14
270

125

10
32
180
135
100
78
16
2
4-18
280

160

14
40
200
145
110
85
16
3
4-18
350

160

20
50
230
160
125
100
16
3
4-18
400

320

35
65
290
180
145
120
18
3
4-18
530

360

50
80
310
195
160
135
20
3
8-18
560

400

65
100
350
215
180
155
20
3
8-18
618

450

80
125
400
245
210
185
99
3
8-18
675

450

106
150
480
280
240
210
24
3
8-23
743

560

125
200
600
335
295
265
26
3
12-23
850

640

254
250
650
405
355
320
30
3
12-25
975
270
720
380
418
300
750
460
410
375
30
4
12-25
1115
270
800
415
502
400
950
580
525
485
36
4
16-30
1380
280
900
465
980
450
1050
640
585
545
40
4
20-30
1530
350

495
1200
500
1150
705
650
608
44
4
20-34
1700
400

525
1300
JY41W-25P JY41Y-25P JY41W-25T
DN
I
D
D1
D2
b
f
Z-d
H
H1
DO
L1
重量(kg)
15
130
95
65
45
16
2
4-14
240

100
?
6
20
150
105
75
55
16
2
4—14
270

100
?
8
25
160
115
85
65
16
2
4—14
270

125
?
10
32
180
135
100
78
18
2
4-18
280

160
?
14
40
200
145
110
85
18
3
4-18
350

160
?
20
50
230
160
125
100
20
3
4—18
400

320
?
35
65
290
180
145
120
22
3
8-18
530

360
?
50
80
310
195
160
135
99
3
8-18
560

400
?
65
100
350
230
190
160
24
3
8-23
618

450
?
88
125
400
270
220
188
28
3
8-25
675

450
?
115
150
480
300
250
218
30
3
8—25
743

560
?
148
200
600
360
310
278
34
3
12-25
850

640
?
293
250
650
425
370
332
36
3
12—30
975
270
720
380
455
300
750
485
430
390
40
4
16-30
1115
270
800
415
585
400
950
610
550
505
48
4
16-34
1380
280
900
465
1110
450
1050
660
600
555
50
4
20-34
1530
350

495
1350
500
1150
730
660
610
52
4
20-41
1700
400

525
1470
JY41W-40P JY41Y-40P JY41W-40T



DN
L
D
D1
D2
D6
b
?f
f1
Z-d
H
?H1
DO
L1
重量(kg)
15
130
95
65
45
40
16
2
4
4-14
240

100
?
6
20
150
105
75
55
5l
16
2
4
4-14
270

100
?
?8
25
160
115
85
65
58
16
2
4
4-14
270

125
?
10
32
180
135
100
78
66
18
2
4
4-18
280

160
?
14
40
200
145
110
?85
76
18
3
4
4-18
350

160
?
20
50
230
160
125
100
88
20
3
4
4-18
400

320
?
35
65
290
180
145
120
110
22
3
4
8-18
530

360
?
50
80
310
195
160
135
121
22
3
4
8-18
560

400
?
65
100
350
230
190
160
150
24
3
4.5
8-23
618

450
?
88
125
400
270
220
188
176
28
3
4.5
8-25
675

450
?
115
150
480
300
250
218
204
30
3
4.5
8-25
743

560
?
148
200
600
375
320
282
260
38
3
4.5
12-30
850

640
?
293
250
650
445
385
345
313
42
3
4,5
12-34
975
270
720
380
540
300
750
510
450
408
364
46
4
4.5
16-34
1115
270
800
415
770
400
950
655
585
535
474
58
4
5
16-41
1425
280
900
465
1330
450
1050
680
610
560
524
60
4
5
20-41
1570
350

495
1550
500
1150
755
670
612
576
62
4
5
20-48
1740
400

525
1670
六、氧气截止阀 安装、使用、维护注意事项

1、安装时注意阀体上箭头方向应与介质流动方向一致。
2、将导线拧在两侧法兰的接地螺栓上,并将其接地,导除阀门上内的静电。
3、操作阀门时手轮顺时针旋转阀门关闭,逆时针旋转阀门开启。对带有内旁通结构的氧气阀开启时,先逆时针旋转手轮打开副阀瓣,待阀门前后压力差减小到0.3MPa时,再继续旋转手轮打开主阀;对带有外旁通阀的氧气阀开启时, 首先打开旁通阀,待阀门前后压力差减小到0.3MPa时,再打开主阀。关闭时先关主阀后关旁通阀。
4、该阀为全关、全开型。操作时应缓慢进行,并不得当调节阀用。
5、维护时传动部位涂不可燃的润滑脂。
6、其余事项按冶金工业部《氧气安全规程》和《钢铁企业氧气管网若干技术规定》执行。本公司除生产氧气管道用截止阀外,还生产氧气管道用止回阀、球阀、仪表阀等阀类和配套法兰、管件。材质有不锈钢、铜合金两大类,欢迎广大用户根据需要选用
