自动反冲洗过滤器

简要描述:管道过滤器是管道输送液体过程中清除固体杂质的设备。

  • 产品型号:ZPG
  • 产品产地:上海
  • 更新时间:2021-06-04
  • 访  问  量:1651

详细介绍

ZPG自动反冲洗过滤器
直通式自动冲洗排污过滤器 直角式自动冲洗排污过滤器
直通式自动冲洗排污过滤器
直角式自动冲洗排污过滤器
一、ZPG自动反冲洗过滤器 概述
管道过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。
二、ZPG自动反冲洗过滤器 自动冲洗排污原理
直通式自动冲洗排污原理:



直通式自动冲洗排污原理直通式自动冲洗排污原理

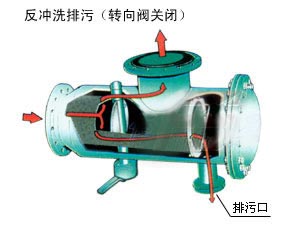

直角式自动冲洗排污原理:



直角式自动冲洗排污原理直角式自动冲洗排污原理
1、工作过滤
正常工作时,水流转向阀为开启状态。需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。

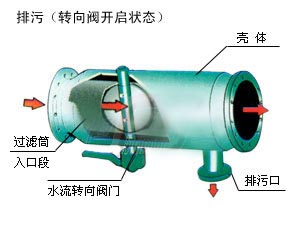

2、冲洗排污
正常冲洗时,水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时,将排污口上的阀门打开,即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。

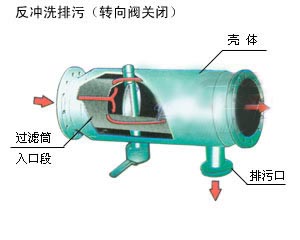

3、反冲洗排污
反冲洗时,水流转向阀为关闭状态,排污阀开启,这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层,反向从网筒外侧冲洗粘附在网孔上的杂质,达到清洁过滤网的目的。由于转向阀关闭,水经过反冲阀后流带增大,反洗效果好。
三、ZPG自动反冲洗过滤器 技术参数



体材质
碳钢
不锈钢
滤框滤网材质
不锈钢
密封件材质
耐油石棉、丁晴橡胶、聚四氟乙烯
工作温度(℃)
-30~380
-80~450
公称压力(MPa)
0.6~5.0 (150Lb~600Lb)
过滤精度(目/in)
10-300
四、ZPG自动反冲洗过滤器 规格与型号



ZPG-Ⅰ型(直通式)自动排污过滤器
单位(mm)
型号
L
A
B
D
排污口DN
ZPG-I-40
245
185
63
90
15
ZPG-I-50
255
190
70
100
15
ZPG-I-65
270
195
83
120
20
ZPG-I-80
320
232
96
140
25
ZPG-I-100
350
260
128
180
32
ZPG-I-125
438
326
162
200
40
ZPG-I-150
525
390
189
230
50
ZPG-I-200
700
520
220
280
65
ZPG-I-250
875
650
255
330
80
ZPG-I-300
1050
780
294
380
100
ZPG-I-350
1200
885
331
450
125
ZPG-I-400
1400
1040
377
480
150
ZPG-I-450
1550
1145
420
500
150
ZPG-I-500
1700
1250
462
580
150
ZPG-I-600
2000
1460
537
650
200
ZPG-I-700
2280
1720
607
700
200
ZPG-I-800
2500
1900
685
820
200
ZPG-I-900
2800
2180
785
880
200
ZPG-I-1000
3120
2470
860
920
250
ZPG-I-1100
3450
2780
915
960
250
ZPG-I-1200
3700
3000
965
1040
250
ZPG-I-1500
4470
3650
1220
1400
250




ZPG-L型(直角式)自动排污过滤器
单位(mm)
型号
L
A
B
C
D
排污口DN
ZPG-L-40
320
170
80
226
90
15*
ZPG-L-50
350
185
90
244
100
15*
ZPG-L-65
380
200
100
270
120
20*
ZPG-L-80
445
230
120
310
140
25*
ZPG-L-100
536
265
160
365
180
32*
ZPG-L-125
624
315
190
440
200
40
ZPG-L-150
728
375
220
520
230
50
ZPG-L-200
884
500
260
670
280
65
ZPG-L-250
1120
625
310
830
330
80
ZPG-L-300
1310
750
350
1000
380
100
ZPG-L-350
1514
875
410
1180
450
125
ZPG-L-400
1730
1000
470
1350
480
150
ZPG-L-450
1896
1125
510
1500
500
150
ZPG-L-500
2080
1250
550
1680
580
150
ZPG-L-600
2490
1500
650
2000
650
200
ZPG-L-700
2680
1600
680
2150
700
200
ZPG-L-800
2880
1750
700
2300
820
200
ZPG-L-900
3150
1850
800
2480
880
200
ZPG-L-1000
3370
2000
900
2675
920
250
ZPG-L-1100
3610
2100
1000
2900
960
250
ZPG-L-1200
3850
2250
1100
3050
1040
250
ZPG-L-1500
4700
2800
1200
3800
1400
250
