电动温度调节阀

简要描述:SENMI专业生产蒸汽温控阀,蒸汽调节阀,蒸汽温度调节阀,蒸汽温度控制阀,高温调节阀,高压调节阀,蒸汽电动调节阀,蒸汽自力式调节阀等蒸汽调节阀,所产蒸汽温控阀,蒸汽调节阀,蒸汽温度调节阀,蒸汽温度控制阀质量上乘,价格合理,欢迎订购!

  • 产品型号:
  • 产品产地:
  • 更新时间:2021-06-17
  • 访  问  量:693

详细介绍

电动温度调节阀 概述

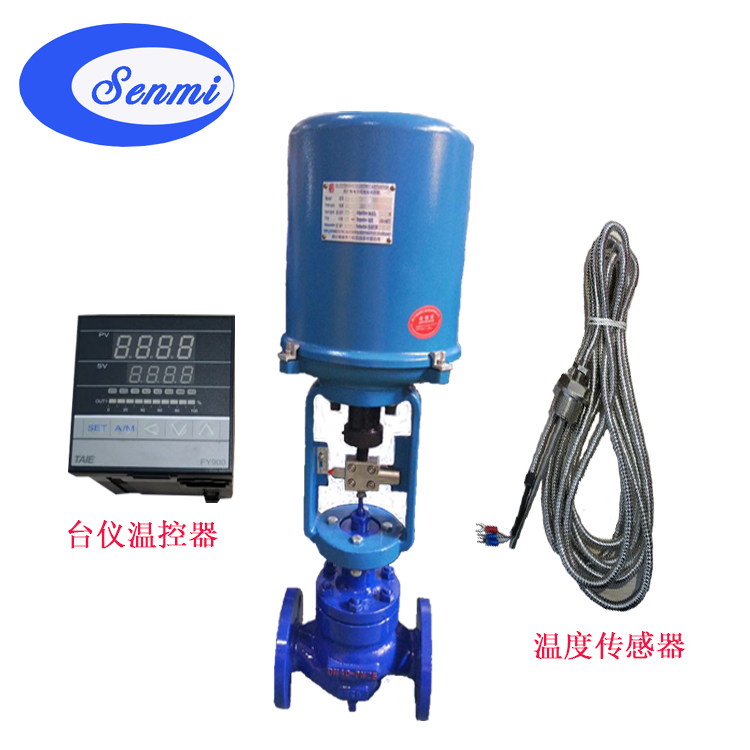

  电动温度调节阀由精小型电动调节阀配用原装进口PID温度控制仪及原装进口温度传感器组成(还可选择分时段智能控制压力),控制精度高,电动压力调节阀流道呈S流线型,选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0;阀体口径范围DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择.

电动温度调节阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。主要特点如下:
1、控制精度高,工作稳定,安全可靠。
2、感温液体膨胀均匀,比例式调节控制。
3、温度设定操作简单,调节方便。
4、体积小、重量轻,安装方便。



 导热油电动调节阀 工作原理

蒸汽温度控制阀 由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理:工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。

 导热油电动调节阀 主要技术参数

● 阀体

阀体形式

直通铸造球型阀

公称通径

DN15 ~200mm

公称压力

PN1.6 、2.5、4.0、6.4MPa

法兰标准

GB/T9113 、 JB/T79

连接形式

法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式

标准型-17~+230℃、高温型+230~+450℃

压盖型式

螺栓压紧式

密封填料

V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 阀内件

阀芯形式

单座式阀芯

流量特性

直线性

● 执行机构、传感器、毛细管

执行器型号

3810 系列、PSL系列

主要技术参数

电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC

防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄

环境温度:-25~+70℃、环境湿度:≤95%

温包、毛细管材料

H62 、1Cr18Ni9Ti

毛细管长度

3 米、5米、10米

温度控制范围

0~250℃

设定值偏差

±2℃
