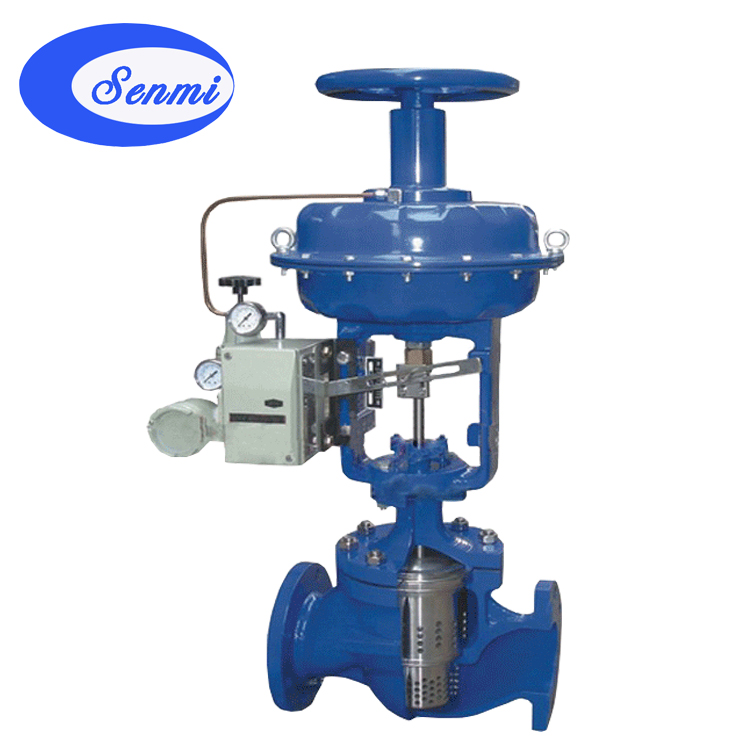

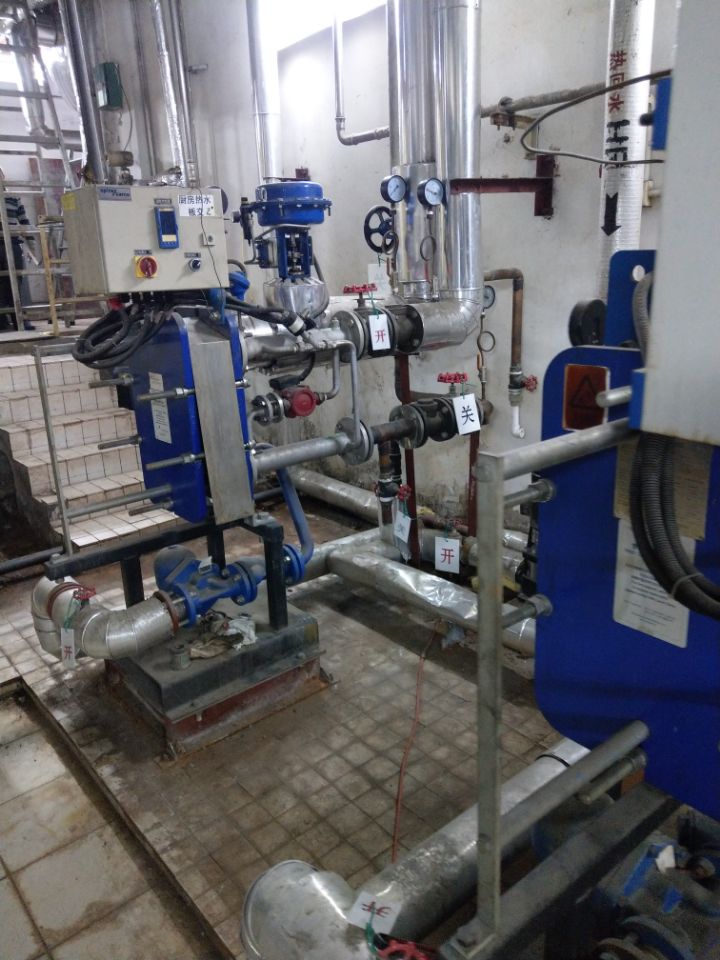

导热油气动调节阀

简要描述:气动切断阀是一种压力平衡型调节阀,采用套筒导向,压力平衡型双密封面阀芯机构,配用多弹簧气动执行机构。流道呈S流线性,整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大,阀前后压差较大、泄露要求不搞的场合。

  • 产品型号:
  • 产品产地:
  • 更新时间:2021-12-02
  • 访  问  量:2760

详细介绍

 导热油气动调节阀概述

   气动比例套筒调节阀是一种压力平衡型调节阀,采用套筒导向,压力平衡型双密封面阀芯机构,配用多弹簧气动执行机构。流道呈S流线性,整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大,阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0 、6.4、10.0;阀体口径范围DN20-300,适用流体温度-196- +560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择。

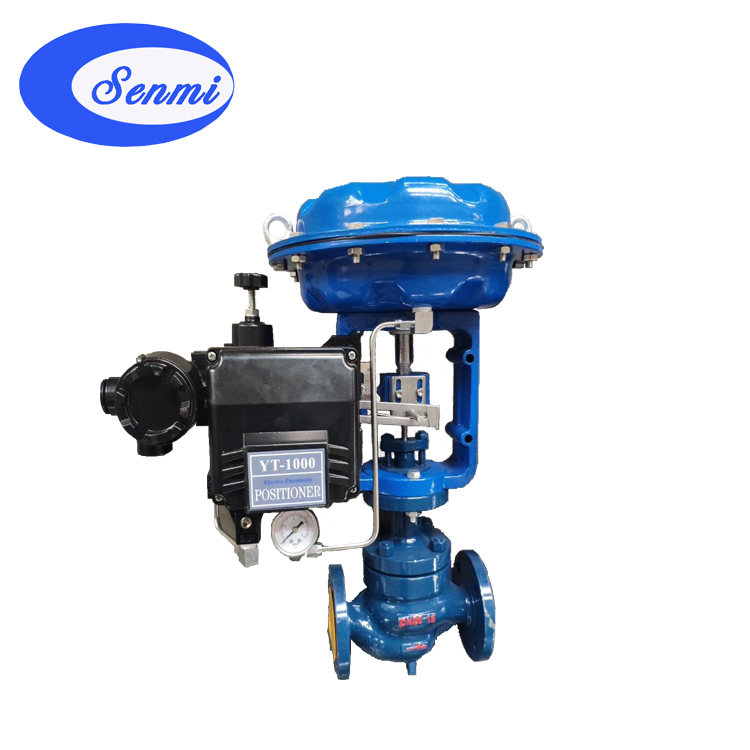

气动薄膜套筒调节阀

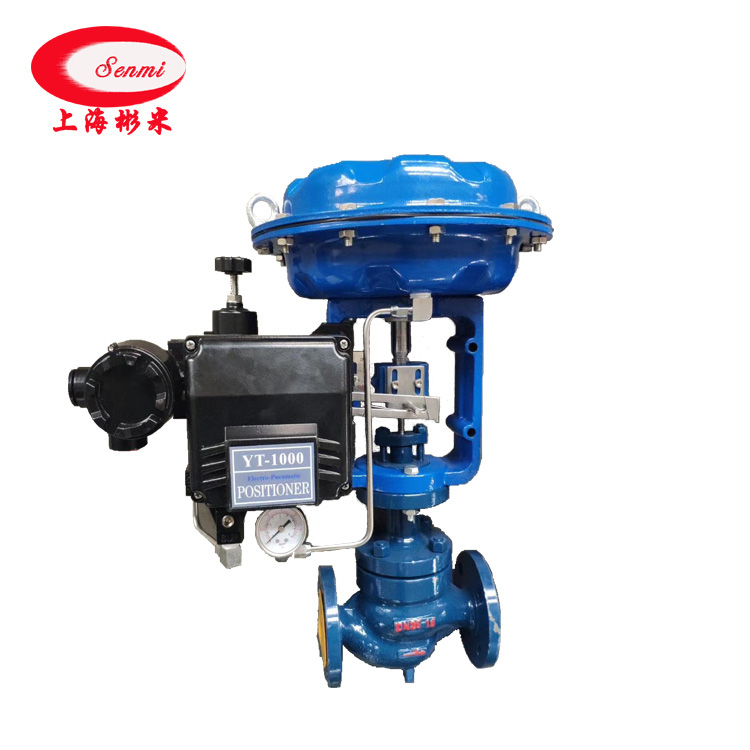

气动薄膜套筒调节阀

 导热油气动切断阀主要零件材料

本体材质为碳钢

本体材质为不锈钢

1

阀体

WCB

LCB

WC9

1

阀体

WCB

LCB

WC9

2

垫片

316+石墨/PTFE

2

垫片

316+石墨/PTFE

3

套筒

304

304

304

3

套筒

304

304

304

4

阀芯

304

304

304

4

阀芯

304

304

304

5

阀盖

WCB

LCB

WC9

5

阀盖

WCB

LCB

WC9

6

阀杆

304

304

304

6

阀杆

304

304

304

7

填料

PTFE/柔性石墨

7

填料

PTFE/柔性石墨

8

弹簧

65Mn

8

弹簧

65Mn

9

螺母

304

304

304

9

螺母

304

316

316L

导热油气动切断阀 阀盖形式

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

 导热油气动切断阀主要技术参数

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

额定流量
系数KV

直线

6.9

11

17.6

27.5

44

69

110

176

275

440

690

等百分比

6.3

10

16

25

40

63

100

160

250

400

630

执行机构
型号

正作用

ZHA-22

ZHA-23

ZHA-34

ZHA-45

反作用

ZHB-22

ZHB-23

ZHB-34

ZHB-45

额定行程L(mm)

16

25

40

60

膜片有效面积Ae(cm2)

280

400

600

1000

公称压力PN(MPa)

1.6 2.5 4.0 6.4 10.0

固有流量特性

直线 等百分比

固有可调比R

50:1

信号范围Pr(KPa)

20-60、20-100、40-200、60-100、80-240

气源压力Ps(MPa)

0.14、0.25、0.28、0.40

导热油气动切断阀 主要性能指标

序号

项 目

标准型调节阀

散热、低温型调节阀

不带定位器

带定位器

不带定位器

带定位器

1

基本误差<(%)

±5

±1

±15

±4

2

回差<(%)

3

1

10

3

3

死区<(%)

3

0.4

8

1

4

始终点偏差
<(%)

气开

始点

±2.5

±1

±6

±2.5

终点

±5

±15

气关

始点

±5

±15

终点

±2.5

±6

5



±2.5

+2.5

+6

+2.5
