一、导热油专用控制阀 概述

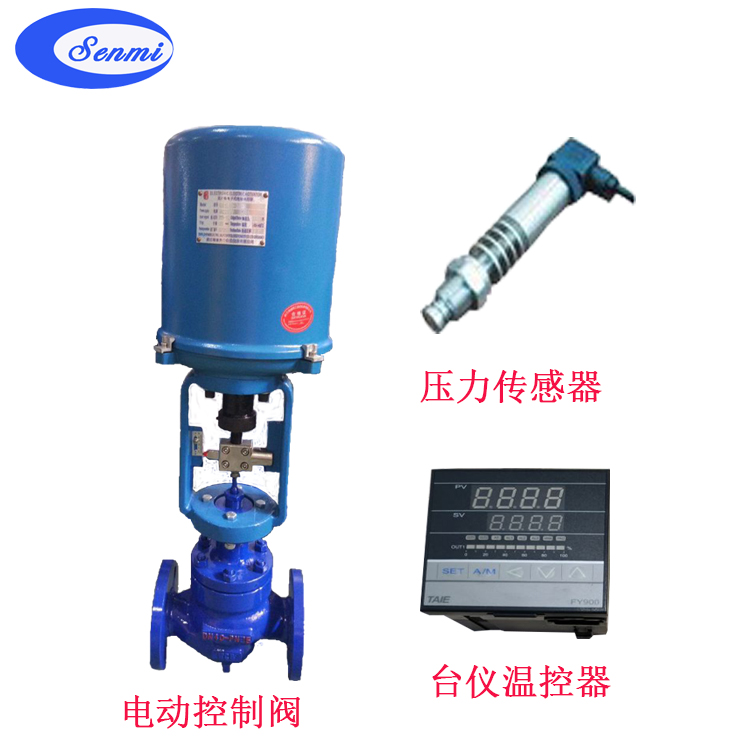

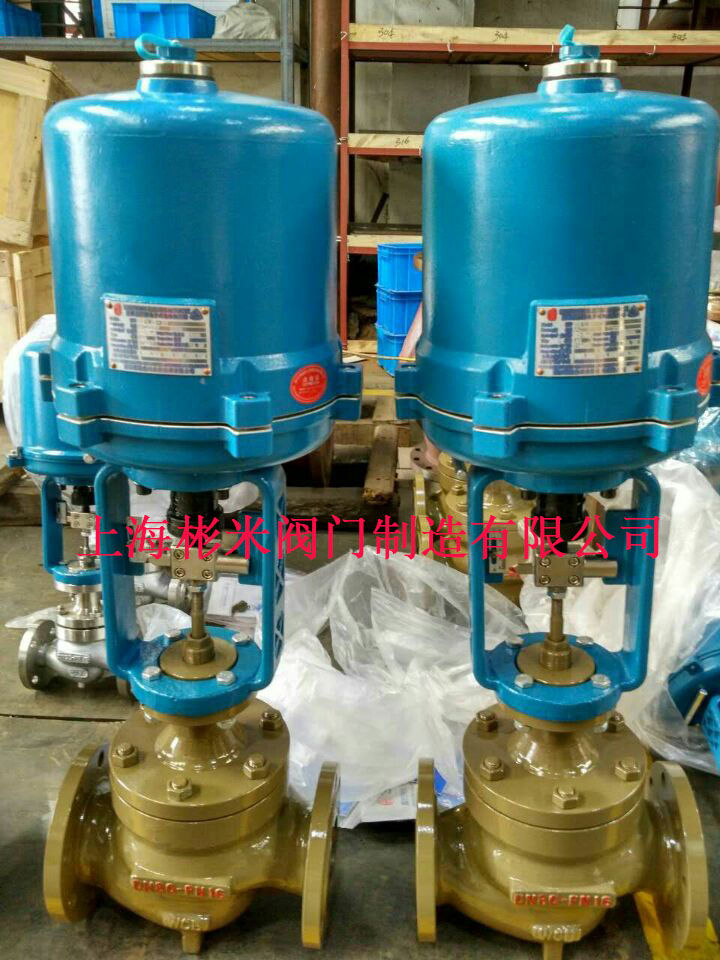

ZDSP电动单座调节阀(配台仪器)
|

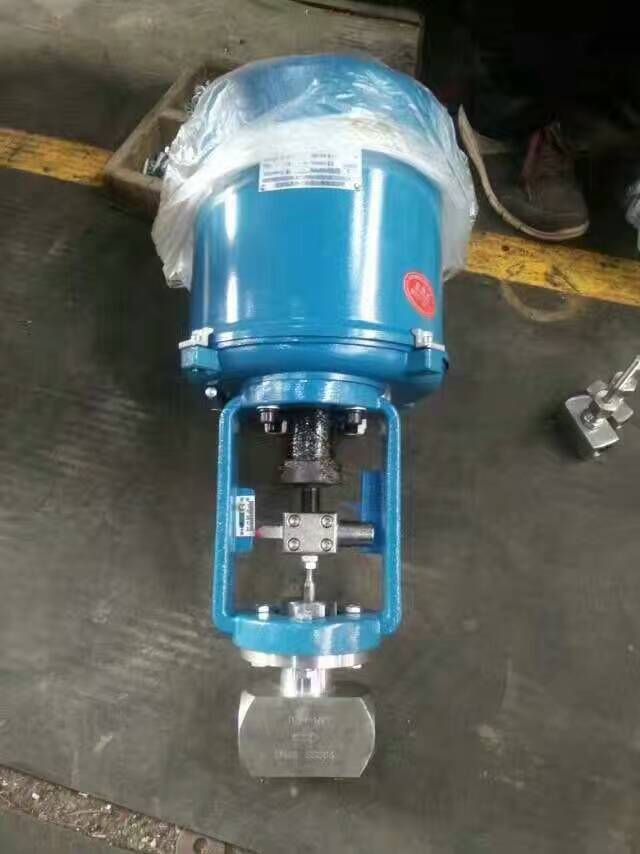

ZRSP电动单座调节阀(配3810执行器)
|

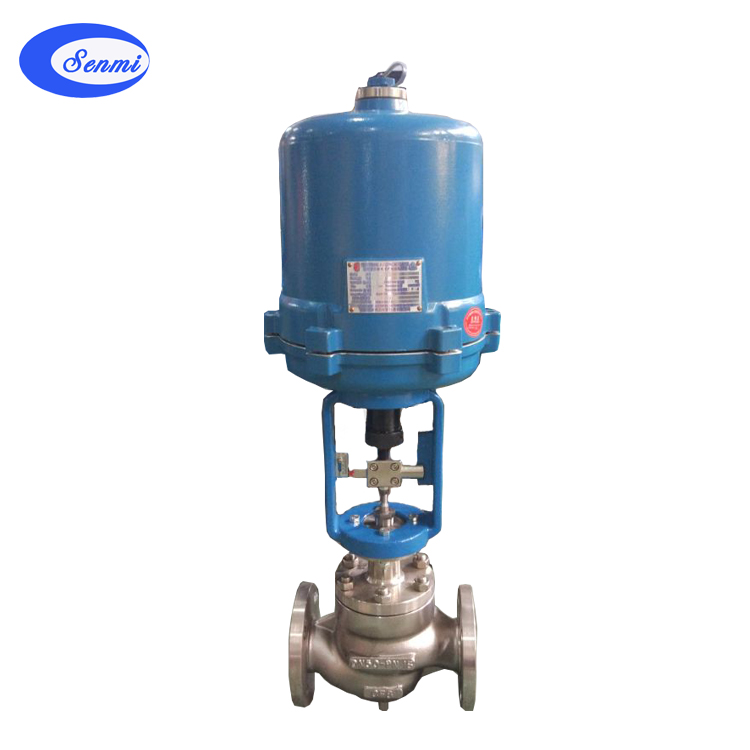

不锈钢电动调节阀 主要零件材料及结构图
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
阀座 |
304 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
304 |
316 |
316L |
|
4 |
导向套 |
WCB |
CF8 |
CF8M |
CF3M |
|
5 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
不锈钢电动调节阀 阀盖形式
注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
公称通径mm
|
G3/4”
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|||||||||
阀座通径mm
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
额定流量系数kv
|
直线型
|
0.08
|
0.12
|
0.20
|
0.32
|
0.5
|
0.8
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
等百分比
|
|
|
|
|
|
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公称压力(MPa)
|
0.6,1.6, 2.5, 4.0, 6.4
|
||||||||||||||||||||||
行程(mm)
|
10
|
16
|
25
|
40
|
60
|
100
|
|||||||||||||||||
流量特性
|
直线
|
直线,等百分比,快开
|
|||||||||||||||||||||
工作温度℃
|
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
|
||||||||||||||||||||||
法兰尺寸
|
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
|
||||||||||||||||||||||
阀体材质
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||||||||||||
阀芯材质
|
1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti
|
||||||||||||||||||||||
阀体型式
|
直通单座铸造球型阀
|
||||||||||||||||||||||
上阀盖型式
|
普通式(常温),热片式(中温),长颈式(低温)
|
||||||||||||||||||||||
配用电动执行机构型号
|
PSL
|
PSL-201
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
||||||||||||||||
361L
|
381LSA-08 361LXA-08
|
381LSA-20
|
361LSB-30
|
381LSB- 50
|
381LSC-65
|
381LSC-99
|
|
||||||||||||||||
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
|
不锈钢电动调节阀 电动执行机构性能
型号
|
额定输出力N
|
速度mm/s
|
技术参数
|
||||
PSL
|
381L
|
PSL
|
381L
|
PSL
|
381L
|
PSL
|
361L
|
201
|
361LSA-08
361LXA-08 |
1000
|
800
800 |
0.25
|
4.2
4.2 |
电源:AC220V 50Hz
输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:IP67 带手轮 |
电源:AC220V 50Hz
输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄 |
202
|
361LSA-20
361LXA-20 |
2000
|
2000
2000 |
0.50
|
2.1
2.1 |
||
204
|
361LSB-30
361LXB-30 |
4500
|
3000
3000 |
0.50
|
3.5
3.5 |
||
208
|
361LSB-50
361LXB-50 |
8000
|
5000
5000 |
1.00
|
1.7
1.7 |
||
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
||
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
2、主要性能指标
项目
|
指标值
|
||
基本误差%
|
配3810L±2.5; 带定位器 ±1.0
|
||
回差%
|
配381L ±2.0; 配PSL±1.0
|
||
死区%
|
1.0
|
||
始终点偏差%
|
电开
|
始点
|
±2.5
|
终点
|
±2.5
|
||
电关
|
始点
|
±2.5
|
|
终点
|
±2.5
|
||
可调范围
|
50:1
|
||
额定行程偏差%
|
2.5
|
||
泄量量L/H
|
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
|
3、允许压差
公称通径(mm)
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||||||
阀座直径(mm)
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
执行机构
|
允许压差△P(MPa)
|
||||||||||||||||
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
|
?1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
|
配361L
|
381LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
|
|
|
|
381LSB-50
|
|
|
|
|
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|
|
|
|
|
|
381LSC-65
|
|
|
|
|
|
|
|
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
|
|
|
|
381LSC-99
|
|
|
|
|
|
|
|
|
|
|
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
结构长度
(L) |
PN16/25
|
185
|
200
|
205
|
222
|
250
|
276
|
298
|
350
|
410
|
451
|
600
|
670
|
735
|
PN40
|
190
|
205
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
615
|
685
|
750
|
|
PN64、100
|
200
|
210
|
220
|
251
|
286
|
311
|
337
|
394
|
440
|
475
|
630
|
700
|
765
|
|
常温型
(H) |
PN16/25
|
699
|
711
|
728
|
728
|
731
|
827
|
839
|
857
|
895
|
1140
|
1160
|
1305
|
1512
|
PN40
|
679
|
721
|
738
|
738
|
741
|
837
|
849
|
867
|
905
|
1150
|
1180
|
1335
|
1565
|
|
PN64/100
|
682
|
733
|
750
|
750
|
753
|
849
|
861
|
879
|
917
|
1180
|
1240
|
1385
|
1605
|
|
高温型
(H) |
PN16/25
|
849
|
861
|
893
|
893
|
901
|
975
|
1024
|
1067
|
1250
|
1400
|
1420
|
1513
|
1670
|
PN40
|
859
|
871
|
903
|
903
|
911
|
985
|
1034
|
1077
|
1260
|
1415
|
1440
|
1545
|
1690
|
|
PN64/100
|
875
|
885
|
915
|
915
|
923
|
997
|
1055
|
1095
|
1280
|
1450
|
1465
|
1575
|
1720
|
|
H1
|
PN16/25
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
108
|
123
|
140
|
168
|
203
|
230
|
PN40
|
53
|
58
|
68
|
73
|
80
|
90
|
98
|
115
|
135
|
150
|
188
|
223
|
255
|
|
PN64/100
|
63
|
68
|
75
|
83
|
88
|
100
|
105
|
125
|
148
|
170
|
203
|
235
|
265
|
