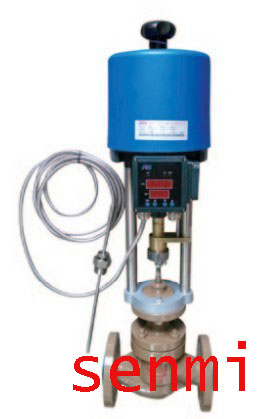

自力式电控温度调节阀概述
自力式电控温度调节阀(适用于较大口径及导热油控制),该阀大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

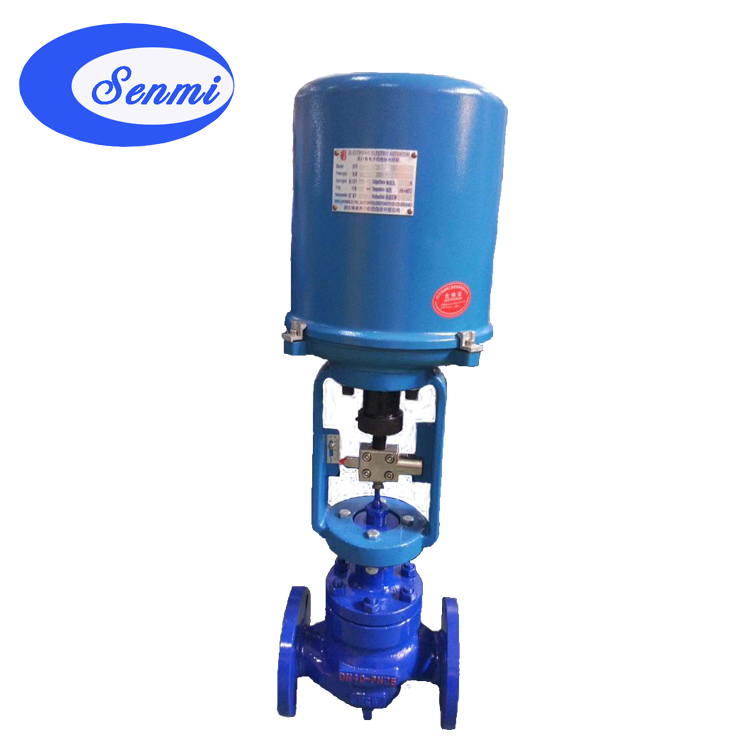

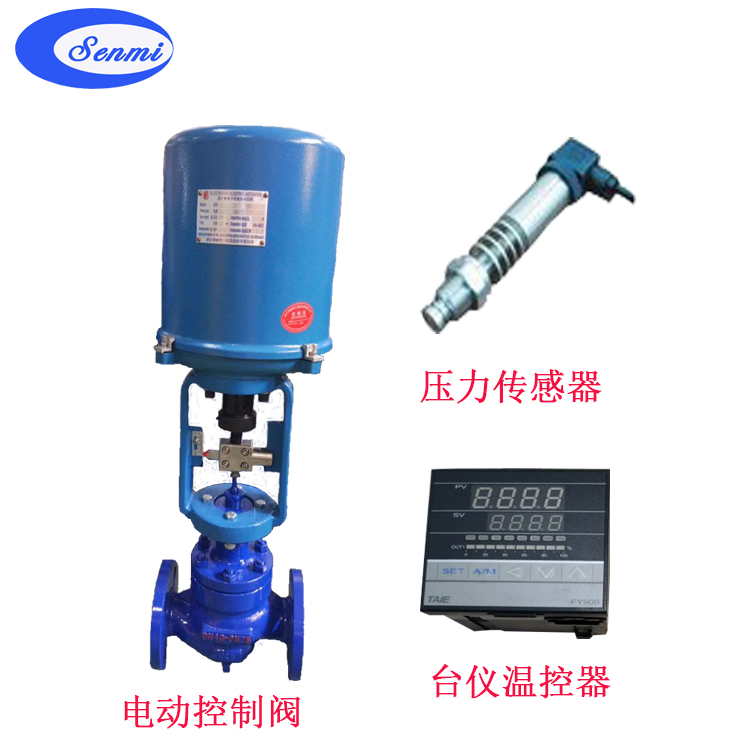

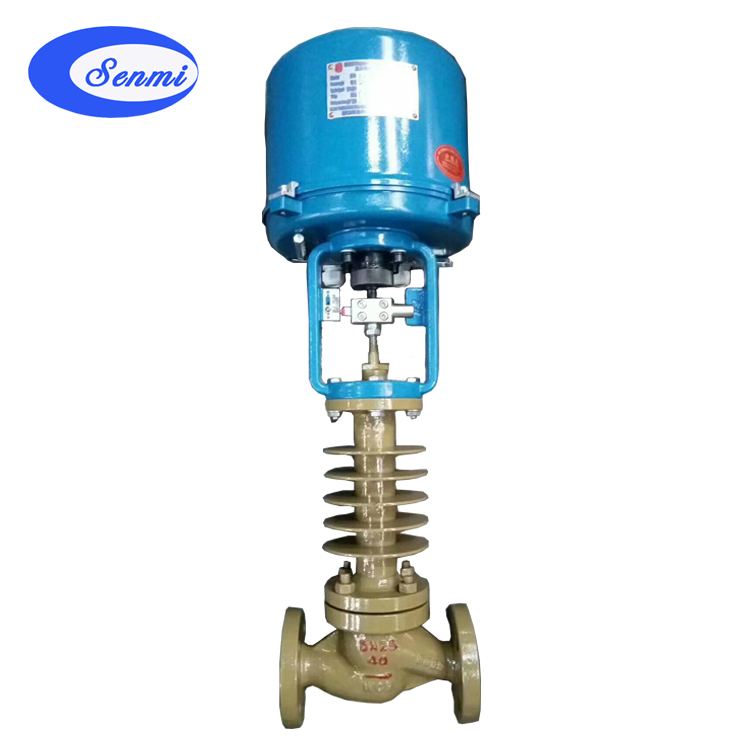

自力式电控温度调节阀 |

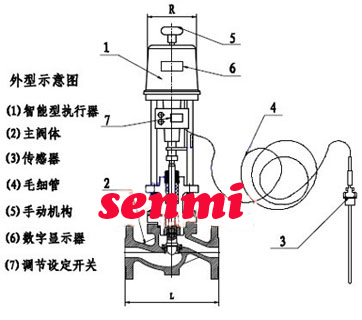

自力式电控温度调节阀尺寸图 |
自力式电控温度调节阀产品特点
彬米阀门自力式电控温度控制阀公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-20℃~350℃,接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量,使被控工艺参数保持在给定值,其中单座调节型适用于压差较小,介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合
自力式电控温度调节阀主要零件材料
阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
填料:聚四氟乙烯、柔性石墨
推杆、衬套:2Cr13
垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管:1Cr18Ni9Ti
自力式电控温度调节阀连接标准
连接尺寸及标准
法兰标准:铸铁法兰按GB4216-84、铸铁法兰按GB9113-88
法兰密封面型:PN10、PN16为凸面
PN40、PN64为凹凸面,阀体为凹面
结构长度:GB12221-89
夹套保温型夹套载热体接口:对焊φ18×4
阀体法兰及法兰端面距离可以按用指定的标准制造。如ANSI、JIS、DIN等标准
自力式电控温度调节阀主要技术参数
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
(10) |
(12) |
(15) |
(20) |
||||||||||||
额定流量系数 |
直级 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
额定行程(mm) |
16 |
25 |
40 |
60 |
|||||||||||
公称压力PN(MPa) |
1.0 1.6 4.0 6.4 |
||||||||||||||
固有流量特性 |
直线、等百分比 |
||||||||||||||
固有可调比 |
50 |
||||||||||||||
允许泄漏量 |
单座 |
硬密封:IV级软密封:VI级 |
|||||||||||||
套筒 |
硬密封:II级软密封:VI级 |
||||||||||||||
工作温度t(℃) |
-20~200 -40~250 -40~450 -60~450 |
||||||||||||||
信号范围(mA.DC) |
0~10 4~20 |
||||||||||||||
作用方式 |
电关式电开式 |
||||||||||||||
使用环境温度(℃) |
电动调节阀:-20~70℃ |
||||||||||||||
使用环境湿度 |
电动调节阀:≤95% |
||||||||||||||
电源电压 |
220V 50Hz |
本产品性能指标贯彻GB/T4213-92。配套用电动执行机构有关技术参数
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
电动执机机构 |
普通型 |
ZAZ-60 |
ZAZ-60 |
DKZ-410 |
DKZ-410 |
|||||||
电子型 |
JHZAZ1 |
JHZAZ1 |
JHZAZ3 |
JHZAZ3 |
||||||||
电动执行机构推力(N) |
普通型 |
400 |
400 |
6400 |
6400 |
|||||||
电子型 |
2000 |
4000 |
6000 |
8000 |
||||||||
普通型 |
12.5 |
20 |
32 |
48 |
||||||||
|
电子型 |
30 |
30 |
48 |
60 |
|||||||
消耗功率(N) |
普通型 |
28 |
35 |
|||||||||
电子型 |
6 |
15 |
25 |
40 |
表中数据仅为常规配置,具体选用根据主要参数及用户要求而定。
自力式电控温度调节阀允许压差
单座调节型允许压差表单位:MPa
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
10 |
12 |
15 |
20 |
|||||||||||
400 |
3.90 |
2.71 |
1.73 |
0.95 |
0.62 |
0.37 |
0.24 |
0.15 |
|
|
|
|
|
|
2000 |
6.40 |
6.40 |
6.40 |
4.87 |
3.11 |
|
|
|
|
|
|
|
|
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.11 |
3.73 |
2.39 |
1.53 |
|
|
|
|
|
|
6000 |
|
|
|
|
|
|
|
|
1.38 |
0.91 |
0.54 |
|
|
|
6400 |
|
|
|
|
|
|
|
|
1.45 |
0.95 |
0.61 |
0.40 |
0.28 |
0.15 |
8000 |
|
|
|
|
|
|
|
|
|
|
|
0.50 |
0.34 |
0.19 |
16000 |
|
|
|
|
|
|
|
|
|
|
|
0.98 |
0.68 |
0.38 |
套筒调节型允许压差表单位:MPa
公称通径(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
400 |
1.94 |
1.62 |
1.31 |
1.08 |
0.88 |
|
|
|
|
|
|
2000 |
6.40 |
6.40 |
|
|
|
|
|
|
|
|
|
4000 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
|
|
|
|
|
|
6000 |
|
|
|
|
|
6.40 |
6.40 |
6.40 |
|
|
|
6400 |
|
|
|
|
|
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
6.40 |
8000 |
|
|
|
|
|
|
|
|
6.40 |
6.40 |
6.40 |
16000 |
|
|
|
|
|
|
|
|
6.40 |
6.40 |
6.40 |
自力式电控温度调节阀主要性能指标
序号 |
项目 |
单座阀 |
套筒阀 |
1 |
基本误差(%) |
±2.5 |
|
2 |
回差(%) |
2.0 |
|
3 |
死区(%) |
3.0 |
|
4 |
额定行程偏差(%) |
+2.5 |
|
5 |
额定流量系数偏差(%) |
±10 |
