Related Articles详细介绍
SENMI导热油温控阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构，配用多弹簧执行机构或者电动执行机构，流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。SENMI导热油温控阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。电动二通调节阀公称压力等级有PN1.6、4.0 6.4、10.0；阀体口径范围DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比,多种规格可供选择.
SMZDLP导热油温控阀 是由3810系列(PSL系列)电子式电动执行机构和高温调节阀体组成，由3810系列(或者PSL系列)电动执行器和精小型调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动高温调节阀调节机构采用平衡式阀塞结构，电子式电动高温调节阀具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差不大、温度较大等特点。电子式电动高温调节阀广泛使用于流量大，温度高，泄漏量要求不严格的场合。
高温电动调节阀 |导热油 电动调节阀
 |
 |
|
高温电动调节阀(配3810执行器) |
高温电动调节阀(配PS执行器) |

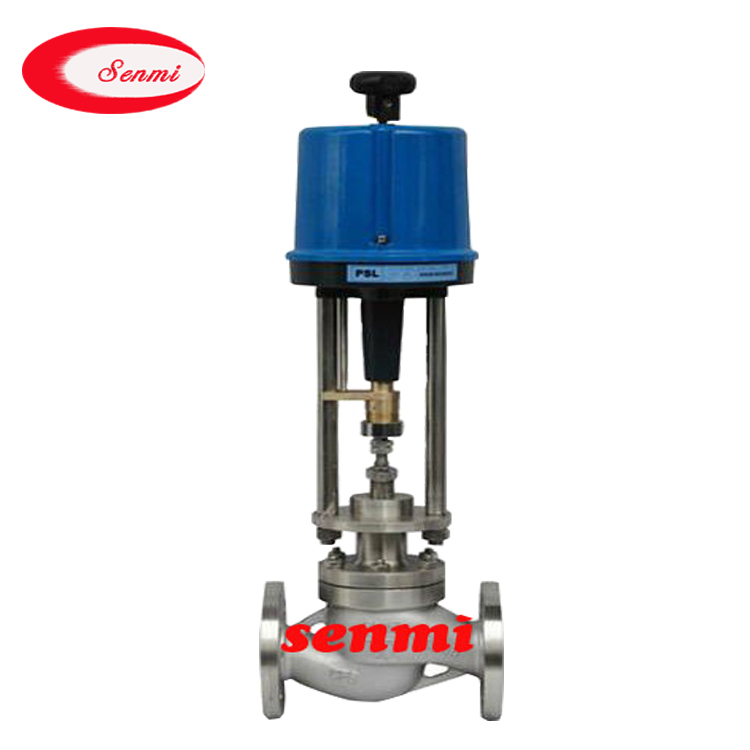

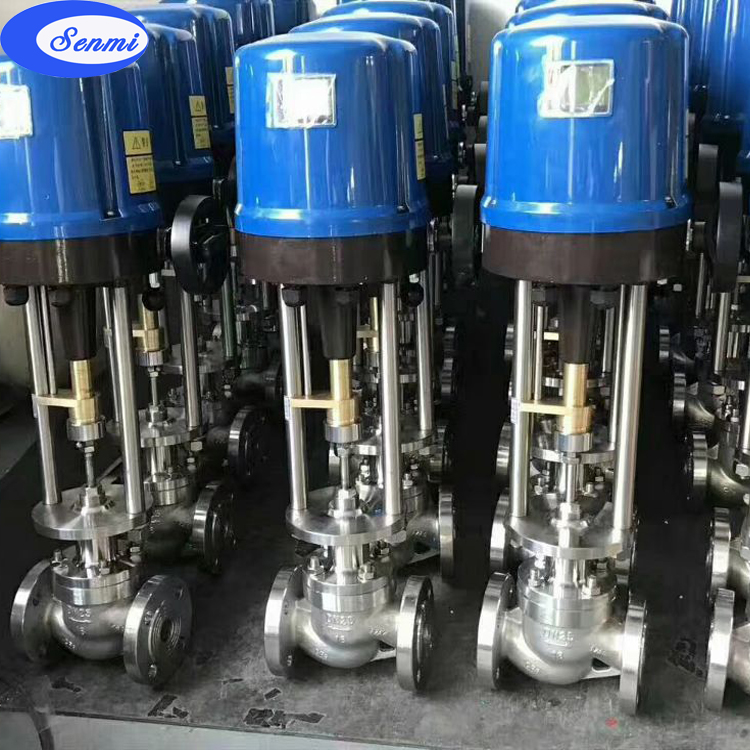

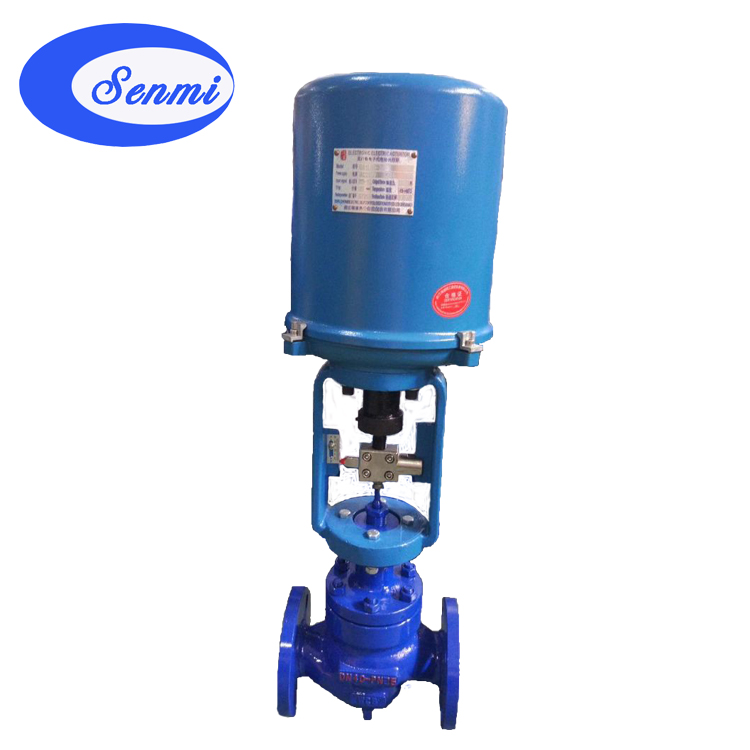

二、 高温电动调节阀实物图
三、 高温电动调节阀 阀盖形式
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、 高温电动调节阀 主要技术参数
|
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数 |
直线 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程L(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 10.0 |
|||||||||||||
|
执行机构型号 |
PSL |
201/202 |
204 |
208 |
312 |
320 |
||||||||
|
3810L |
3810LSA-08 |
3810LSA-20 |
3810LSB-30 |
3810LSB-50 |
3810LSC-65 |
|||||||||
|
固有流量特性 |
直线、等百分比 |
|||||||||||||
|
固有可调比 |
50 ：1 |
|||||||||||||
|
工作温度t(℃) |
普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450 |
|||||||||||||
|
输入信号 |
0-10mADC 、4-20mADC、220VAC(开关信号) |
|||||||||||||
|
高温电动调节阀 电源电压 |
220VAC 50Hz |
|||||||||||||
五、 高温电动调节阀 电动执行机构
1 、电动执行机构主要性能参数
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
||||
|
PSL |
381L |
PSL |
381L |
PSL |
381L |
PSL |
381L |
|
201 |
381LSA-08 |
1000 |
800 |
0.25 |
4.2 |
电源：AC220V 50Hz |
电源：AC220V 50Hz |
|
202 |
381LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
381LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
381LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
381LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
381LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
|
项目 |
指标值 |
||
|
基本误差％ |
配3610L±2.5； 带定位器 ±1.0 |
||
|
回差％ |
配361L ±2.0； 配PSL±1.0 |
||
|
死区％ |
1.0 |
||
|
始终点偏差％ |
电开 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
可调范围 |
50 ：1 |
||
|
额定行程偏差％ |
2.5 |
||
|
泄量量L/H |
符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
||
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
||||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
执行机构 |
允许压差△P(MPa) |
||||||||||||||||
|
配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
|
|
|
|
PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
|
|
|
|
PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
0.32 |
0.22 |
|
|
配361L |
381LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
|
|
|
381LSB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
|
|
|
|
381LSC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
|
|
|
|
381LSC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
0.16 |
0.11 |
|
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或大工作压差超出列表范围，请与我们联系，采取适当方法可解决
