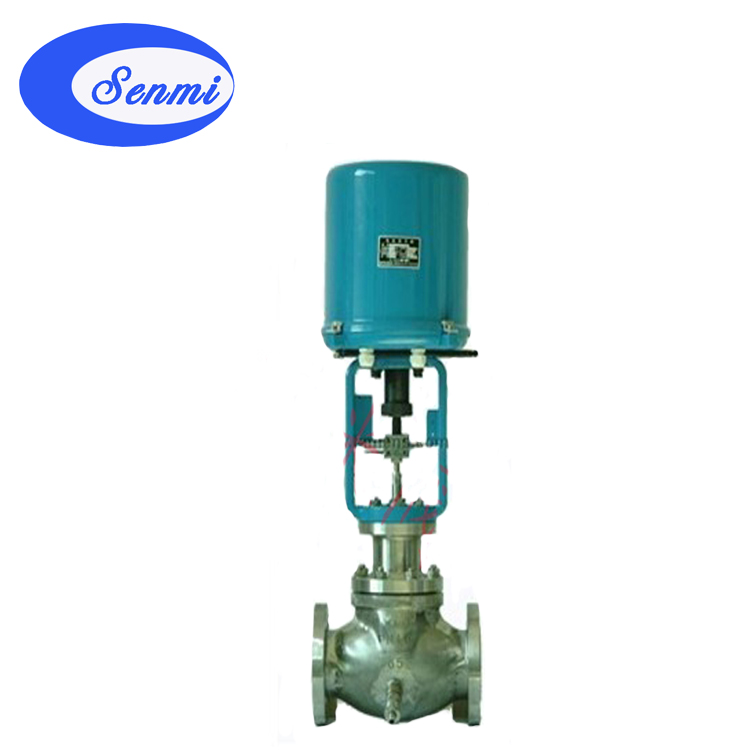

电动保温调节阀 产品概述
SENMI阀门公司的BWZRHP电动保温调节阀适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低，造成粘度增加或流体出现凝固时，这时在阀体和上阀盖处增设蒸汽保温夹套装置，使工艺介质满足过程控制的需要。电动保温调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。电动保温调节阀配以3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成，电动执行机构为一体化结构，内有伺服放大器，输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度，达到对压 力、流量、液位、温度等工参数的调节。电动保温调节阀的泄漏量符合ANSI B16.104标准。
电动保温调节阀技术参数
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
|
额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
440 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
360 |
|
|
允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0.6 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.1 |
|
|
公称压力(MPa) |
1.6、2.5、4.0、6.4 |
|||||||||
|
额定行程(mm) |
16 |
25 |
40 |
60 |
||||||
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃) |
|||||||||
|
压盖形式 |
螺栓压紧式 |
|||||||||
|
阀芯形式 |
单座式、套筒式 |
|||||||||
|
流量特性 |
等百分比、快开特性 |
|||||||||
|
配置执行器类别 |
3810系列、PSL系列等电动执行器(客户指定品牌亦可) |
|||||||||
|
执行器参数 |
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|||||||||
|
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
||||||||||
|
环境温度：-25～+70℃、环境湿度：≤95% |
||||||||||
电动保温调节阀 性能指标
|
项目 |
指标值 |
||
|
基本误差% |
配3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配381L ±2.0； 配PSL±1.0 |
||
|
死区% |
1.0 |
||
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||
电动保温调节阀 零件材料
|
阀体 |
WCB |
304 |
316 |
316L |
|
垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
阀座/套筒 |
304 |
304 |
316 |
316L |
|
阀芯 |
304 |
304 |
316 |
316L |
|
导向套/并帽 |
304 |
304 |
316 |
316L |
|
中垫 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
阀盖 |
WCB |
304 |
316 |
316L |
|
阀杆 |
304 |
304 |
316 |
316L |
|
保温夹套 |
25 |
304 |
316 |
316L |
|
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
螺栓 |
25 |
不锈钢 |
不锈钢 |
不锈钢 |
|
填料压盖 |
WCB |
304 |
316 |
316L |
电动保温调节阀 连接尺寸
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
|
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
|
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
|
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
|
|
H1 |
182 |
182 |
218 |
225 |
230 |
264 |
271 |
285 |
320 |
344 |
|
|
H2 |
3810L |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
|
PSL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
|
|
R |
3810L |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
|
PSL |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
|
电动保温调节阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
