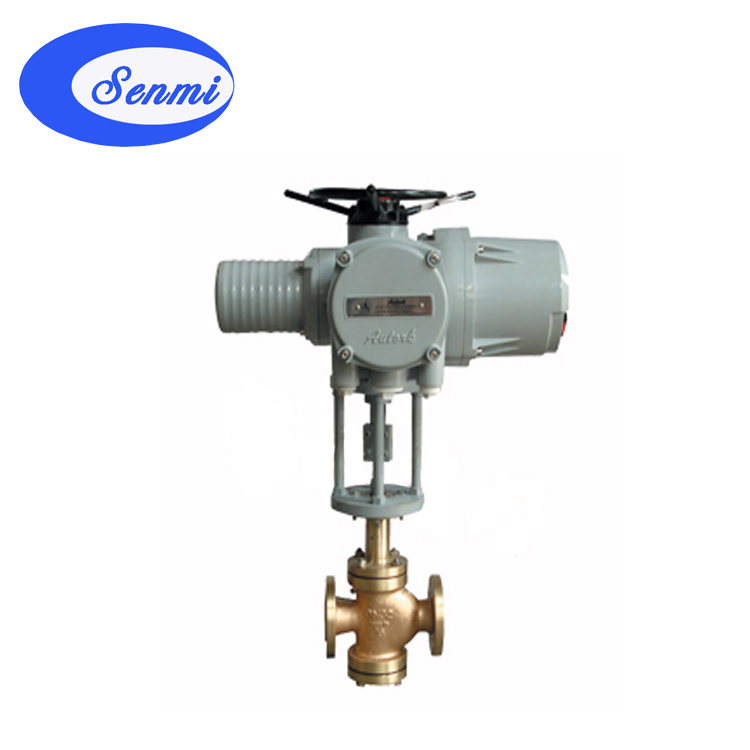

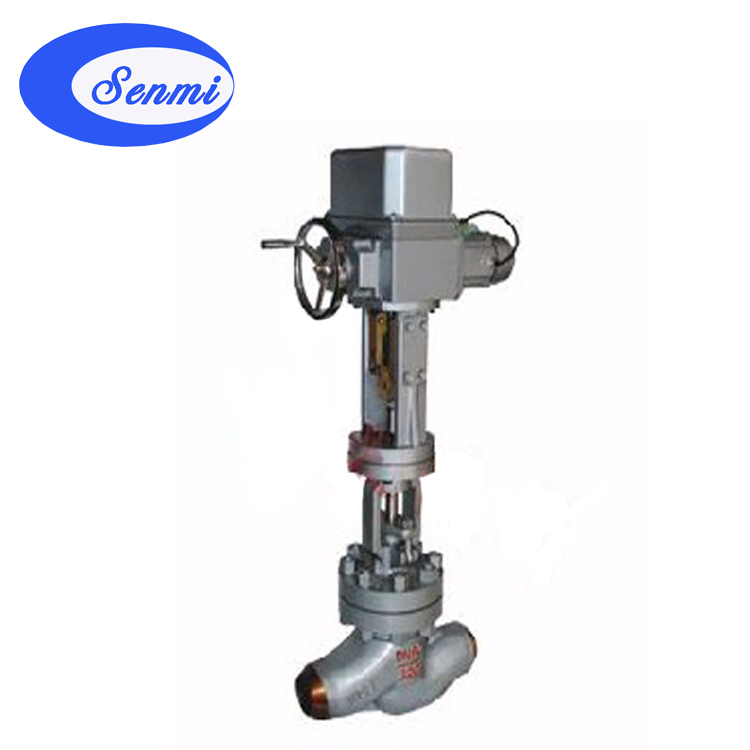

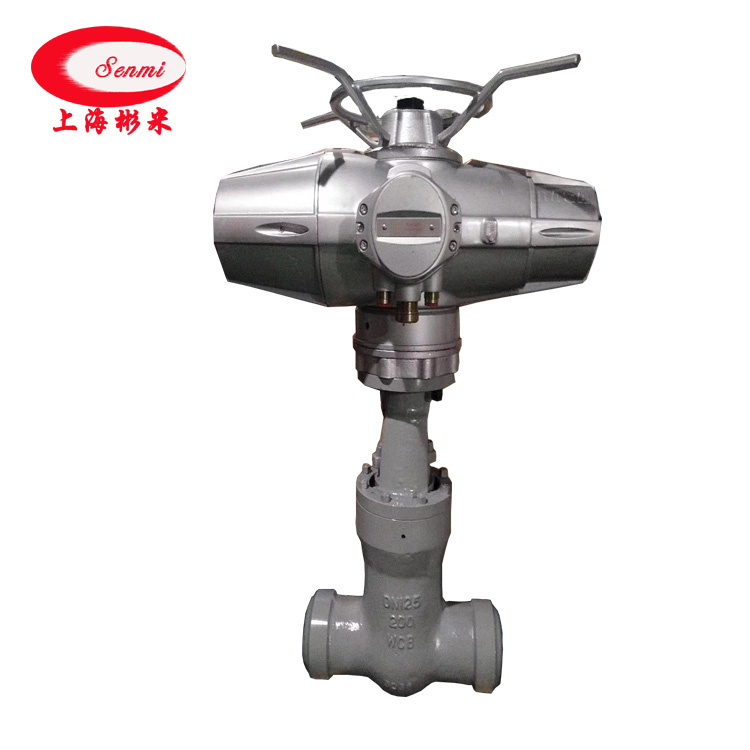

电动高压调节阀 产品概述
上海彬米阀门生产的GYZRHM电动高压调节阀是由PSL系列或者3810L系列直行程电动执行机构和高压调节阀体组成。电动高压笼式调节阀是针对调节阀 在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。电动高压调节阀采用笼式节流形式来分摊压差，减少了气蚀、冲蚀、挠流破坏，大大提高了调节阀的使用寿命，特别是用在尿素系统中比普通高压阀寿命提高2-3倍。电动执行机构为一体化结构，内有伺服放大器,输入控制信号(4～20mADC或1～5VDC)及电源即可控制阀门开度，达到对压力、流量、液位、温度等工参数的调节。阀体为直通式，阀芯为单导向结构，阀体流路简单，阻力小，电动高压调节阀特别适用于高粘度，含有悬浮物和颗粒状介质流体的调节，可避免结焦、粘结、堵塞。电动高压调节阀整体具有动作 灵敏、连线简单、流量大、体积小、调节精度高等特点。
电动高压调节阀 技术参数
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
笼式 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
允许压差(MPa) |
≤ 公称压力 |
|||||||||||||
|
公称压力(MPa) |
10.0、16.0、25.0、32.0、45.0 |
|||||||||||||
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
阀盖形式 |
标准型(-17～+250℃)、高温型(+250～+450℃) |
|||||||||||||
|
压盖形式 |
螺栓压紧式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
阀芯形式 |
单座式、笼式 |
|||||||||||||
|
流量特性 |
等百分比 |
|||||||||||||
|
配置执行器类别 |
3810系列、PSL系列等电动执行器(客户指定品牌亦可) |
|||||||||||||
|
执行器参数 |
电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|||||||||||||
|
防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 |
||||||||||||||
|
环境温度：-25～+70℃、环境湿度：≤95% |
||||||||||||||
电动高压调节阀 性能指标
|
项目 |
指标值 |
||
|
基本误差% |
配3810L±2.5； 配PSL±1.0 |
||
|
回差% |
配381L ±2.0； 配PSL±1.0 |
||
|
死区% |
1.0 |
||
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||
电动高压调节阀 主要结构图
|
|
|
|
电动高压调节阀 (焊接式) |
电动高压调节阀 (法兰式) |
电动高压调节阀 零件材料
|
1 |
阀体 |
WCB |
304 |
316 |
316L |
|
2 |
垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
3 |
阀笼 |
304 |
304 |
316 |
316L |
|
4 |
阀芯 |
304 |
304 |
316 |
316L |
|
5 |
中垫 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
PTFE\石墨垫片 |
|
6 |
阀盖 |
WCB |
304 |
316 |
316L |
|
7 |
螺栓 |
25 |
不锈钢 |
不锈钢 |
不锈钢 |
|
8 |
阀杆 |
304 |
304 |
316 |
316L |
|
9 |
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
10 |
螺栓 |
25 |
不锈钢 |
不锈钢 |
不锈钢 |
|
11 |
填料压盖 |
WCB |
304 |
316 |
316L |
电动高压调节阀 连接尺寸图
|
|
|
|
GYZRHP电动高压调节阀 (焊接式阀体) |
GYZRHP电动高压调节阀 (法兰式阀体) |
电动高压调节阀 连接尺寸
|
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
国标 |
国标压力：PN10.0、16.0、25.0、32.0、45.0MPa |
||||||||||
|
美标 |
||||||||||||
|
H、H1、H2 |
H、H1：该尺寸根据工程师设计为准 |
|||||||||||
|
R |
||||||||||||
电动高压调节阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
相关名称：电动高压调节阀，电动高压笼式调节阀，电动多级调节阀
