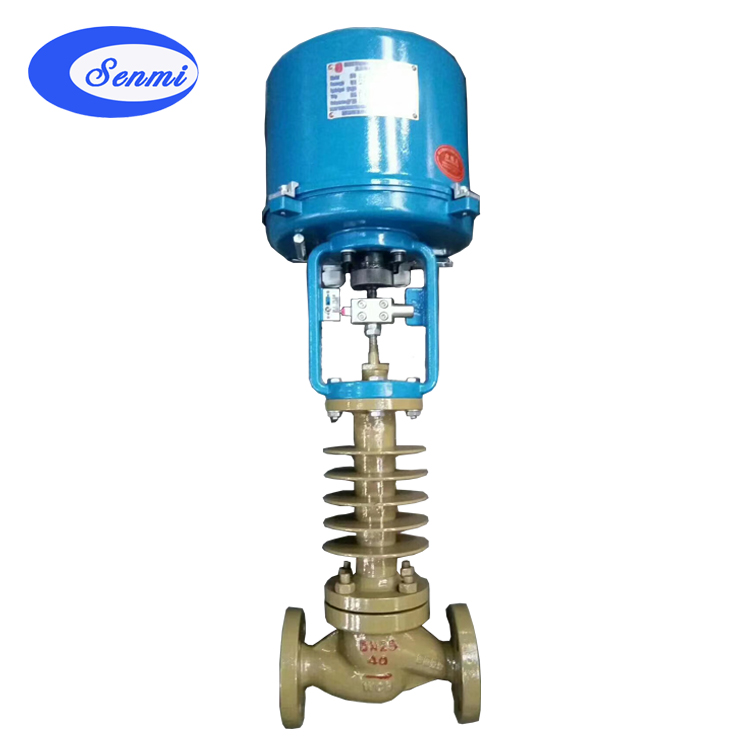

电动高温调节阀 产品概述
SENMI阀门公司的GWZRHP电动高温调节阀具有关闭严密,结构紧凑,重量轻,维修方便等优点。是采用智能一体化执行器与低流阻调节阀阀体组成。电动高温调节阀配以3810系列(或者PSL系列)电动执行器和精小型调节阀体组成,内含饲服功能,接受统一的4-20mA或1-5V·DC的标准信号,将电流 信号转变成相对应的直线位移,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动高温调节阀调节机构采用平衡式阀塞结构,电动高温调节阀具有阀稳定性好,不易震动,噪音低,对温度敏感性小,允许使用压差不大、温度较大等特点。电动高温调节阀广泛使用于流量大,温度 高,泄漏量要求不严格的场合。电动高温调节阀广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
电动高温调节阀 技术参数
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
阀座直径(dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
额定流量系数(KV) |
单座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
允许压差(MPa) |
单座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
公称压力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
|||||||||
阀盖形式 |
高温型(+250~+450℃)、特殊定制 |
|||||||||||||
压盖形式 |
螺栓压紧式 |
|||||||||||||
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
阀芯形式 |
单座式、套筒式 |
|||||||||||||
流量特性 |
等百分比、直线型 |
|||||||||||||
配置执行器类别 |
3810系列、PSL系列等电动执行器(客户指定品牌亦可) |
|||||||||||||
执行器参数 |
电源电压:220V、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC |
|||||||||||||
防护等级:相当IP65、隔爆标志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 |
||||||||||||||
环境温度:-25~+70℃、环境湿度:≤95% |
电动高温调节阀 性能指标
项目 |
指标值 |
||
基本误差% |
配3810L±2.5; 配PSL±1.0 |
||
回差% |
配381L ±2.0; 配PSL±1.0 |
||
死区% |
1.0 |
||
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
始点±2.5 |
终点±2.5 |
||
电关 |
始点 |
±2.5 |
|
终点 |
±2.5 |
||
额定行程偏差% |
≤2.5 |
||
泄露量L/h |
0.01%×阀额定容量 |
||
可调范围R |
30:1 |
电动高温调节阀 零件材料
序号 |
零件名称 |
零件材料 |
|||
1 |
阀体 |
WCB(ZG25) |
CF8(304) |
CF8M(316) |
CF3M(316L) |
2 |
垫片 |
304 |
304 |
316 |
316L |
3 |
阀座/套筒 |
304 |
304 |
316 |
316L |
4 |
阀芯 |
304 |
304 |
316 |
316L |
5 |
导向套/并帽 |
304 |
304 |
316 |
316L |
6 |
密封中垫 |
PTFE、柔性石墨、对位聚苯 |
|||
7 |
阀盖 |
304 |
304 |
316 |
316L |
8 |
阀杆 |
304 |
304 |
316 |
316L |
9 |
密封填料 |
PTFE、柔性石墨 |
|||
10 |
填料压盖 |
304 |
304 |
316 |
316L |
电动高温调节阀 连接尺寸
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
640 |
880 |
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
760 |
910 |
|
PN64 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
810 |
950 |
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
PN64 |
65 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
H1 |
396 |
396 |
428 |
428 |
436 |
415 |
464 |
507 |
690 |
840 |
632 |
725 |
882 |
|
H2 |
3810L |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
PSL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
D |
3810L |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
PSL |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
电动高温调节阀 产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
