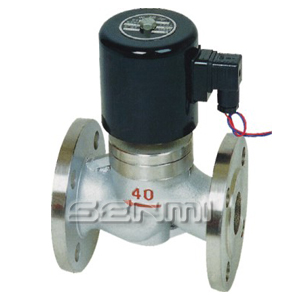

上海蒸汽电磁阀厂家,蒸汽电磁阀说明

简要描述:上海彬米阀门专业介绍中温蒸汽电磁阀,蒸汽电磁阀,不锈钢电磁阀,电磁阀以及中温蒸汽电磁阀,蒸汽电磁阀,不锈钢电磁阀,电磁阀等,多种中温蒸汽电磁阀等销售热线:4001-123-180

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-06-03
  • 访  问  量:2059

详细介绍

一、彬米蒸汽电磁阀 概述

上海彬米生产的中温蒸汽电磁阀适用于以蒸汽为加热介质,进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。

二、上海蒸汽电磁阀 结构特点

1.耐热:电磁部分、密封件部分用特种耐高温电工材料和密封材料,并应用了各种隔热措施。
2.耐磨:选材合理,阀杯和导向套间巧妙地利用流体的滑润作用,减少磨损。
3.耐冷凝:蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

三、上海蒸汽电磁阀 结构原理

本阀是有副阀和主阀两大部件构成的先导式二次开阔的电磁阀。是靠副阀的启闭来控制主阀的通断。根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,在段点常位时,副阀口封闭,主阀呈断路,当电讯号进入导阀线圈时,活动铁芯受电磁力作用吸上打开副阀口,主阀阀杯内压力导速消失,介质压力将主阀阀杯托上,开启主阀,工作介质便可流通。但当电讯号消失时,活动铁芯复位,封闭住副阀口,工作介质自平衡孔进入阀内,当压力趋于平衡时,靠主阀弹簧,阀杯自重及介质压力使阀杯下移,严密封住主阀口,阀有呈封闭状态。常开电磁阀,在断电常位时,有弹簧作用,副阀口打开,主阀流通。当电讯号进入副阀线圈时,活动铁芯受电磁作应吸下,当压力趋于平衡时,靠主阀弹簧、阀杯自重及介质压力使阀杯下移,严密封住阀口,阀门呈关闭状态。当主阀断电时,电磁力消失,副阀找开,主阀杯内压力迅速消失,介质压力将主阀阀杯托上,开启主阀口,介质流通,阀呈开启状态。

四、中温蒸汽电磁阀 型号规格说明

五、中温蒸汽电磁阀 技术参数

工作介质

蒸汽及其他腐蚀性气体

介质温度

≤200

公称压力(MPa

1.6

工作压力(MPa

0.05~1.6

0.1~1.6

电源电压

AC220V其余规格可作特殊订货

使用寿命

JB/T7352-94规定

额定流量系(KV

泄漏量(ml/min

JB/T7352-94·F规定

公称通径(mm

15

20

25

32

40

50

65

80

100

125

150

功耗(VA

4030

30



六、中温蒸汽电磁阀 安装尺寸

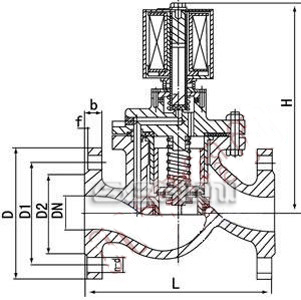

ZCZP中温蒸汽电磁阀 法兰式

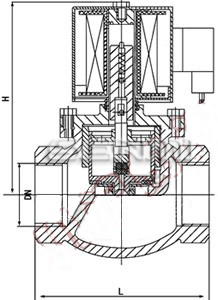

ZCZP中温蒸汽电磁阀 螺纹式





公称通径 (DA

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

153

92

1/2

175

130

95

65

46

14

2

4 -Φ14

20

153

92

3/4

180

150

105

75

56

16

2

4 -Φ14

25

153

110

1

195

160

115

85

65

16

3

4 -Φ14

32

176

120

11/4

205

180

140

100

76

18

3

4 -Φ18

40

176

140

11/2

220

200

150

110

84

18

3

4 -Φ18

50

192

162

2

235

230

165

125

99

20

3

4 - Φ18

65







250

290

185

145

118

20

3

4 -Φ18

80







260

310

200

160

132

20

3

8 -Φ18

100







290

350

220

180

156

22

3

8 -Φ18

125







365

400

250

210

184

22

3

8 -Φ18

150







400

480

285

240

211

24

3

8-Φ22
