精小型电动二通球阀|电动二通球阀

简要描述:SENMI专业生产微型电动阀,微型电动球阀,微型电动二通球阀,电动二通阀,微型快开电动球阀,暖通电动阀,电动球阀,所产微型电动阀,微型电动球阀,微型电动二通球阀,电动二通阀,微型快开电动球阀,暖通电动阀,电动球阀质量上乘,价格合理,欢迎来电订购!4001-123-180

  • 产品型号:SEMQ-03
  • 产品产地:上海
  • 更新时间:2021-05-19
  • 访  问  量:2259

详细介绍

微型电动球阀|微型电动二通球阀|电动二通阀

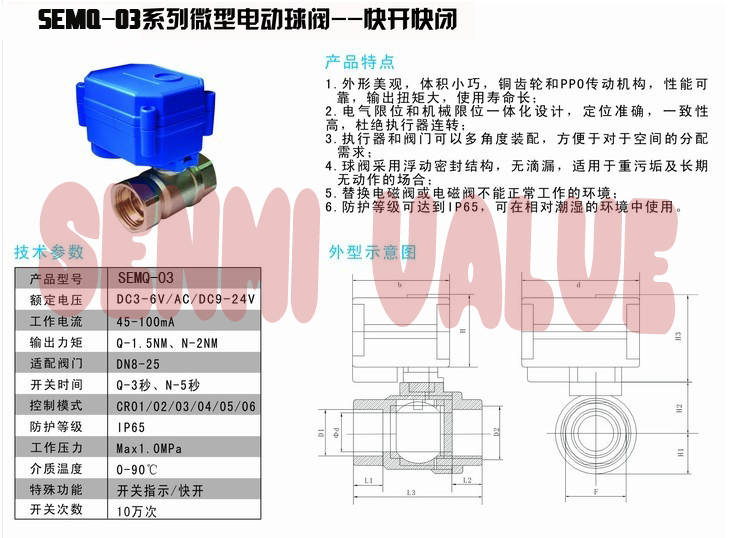

微型电动球阀主要参数说明:

1.微型电动球阀执行器外壳采用合金材料,外观小巧精致、美观耐用;传动机构采用全金属齿轮,精密度高,力矩大。多种控制方式,既可以接受远程阀门控制信号,又可以反馈到位信号给智能检测单元。
2.外形美观,体积小巧,性能可靠,输出扭矩大,使用寿命长(5~10万次)
3.电气限位和机械限位一体化设计,定位准确,一致性很高,杜绝执行器连转的可能.
4.执行器和阀门可以多角度装配,方便于对于空间的分配需求。
5.微型电动球阀采用浮动密封结构,无滴漏,适用于重污垢及长期无动作的场合。
6.替换电磁阀不能正常工作的环境。
7.在1~2Mpa水压下,工作电流仅仅为45~100mA(不同型号之间有差异)。

微型电动球阀资料

微型电动球阀 接线方式说明:



1、控制接线方式-2线

说明:SW为双联开关,SW与OPEN相连,电动执行器正动作,阀开,到位后内部自动断

电,并保持在阀开的状态。SW与CLOSE相连,电动执行器负动作,阀关,到位后内部自

动断电,并保持在阀关的状态。执行器的动作为回转型(正反转)。


 2、控制接线方式-3线

说明:SW与OPEN相连时,阀开,到位后内部自动短电,保持在阀开的状态;SW与CLOSE相连

时,阀关,到位后内部自动断电,保持在阀关的状态.执行器动作为回转型(正反转动作)。



3、控制接线方式-5线(外部断电)

说明:SW为双联开关,当SW与OPEN相连时,阀开,到位后绿线给出开到位信号OLS,控制器

在检测到OLS后,将SW连向STOP,阀门停止动作,保持在开到位的状态;当SW与CLOSE相连

时,阀关,到位后红线给出关到位信号CLS,控制器在检测到CLS后,将SW连向STOP,阀门

停止动作,保持在关到位的状态.执行器动作为回转型(正反转)。



4、宽电压接线方式-AC/DC9--24V

说明:SW与OPEN相连时,执行器正动作,阀开,到位后内部自动断电,并保持在阀开的状态;

SW与CLOSE相连时,执行器负动作,阀关,到位后内部自动断电,并保持在阀关的状态.执行

器动作为回转型(正反转).



5、微型电动球阀快开快闭接线说明

说明:1、当SW闭合时,执行器正动作,阀开,到位后内部自动断电,保持在阀开的状态;

当SW断开时,执行器负动作,阀关,到位后内部自动断电,保持在阀关的状态.执行器动

作为回转型(正反转).2、POWER为执行器外接工作电源,电压范围为DC9~24V.其内部

采用法拉电容作为备用电源,安全可靠,充电时间快,可工作于开关频率比较高的场合。



微型电动球阀  控制方式选型表:



  2线 3线 5线(外部断电) AC220V5线 快开 断电复位 宽电压 开关指示 手动
20 DC3-5V DC3-5V DC3-5V × × × AC/DC9-24V × ×
20K DC3-5V DC3-5V DC3-5V × AC/DC9-24V ×
20S DC3-5V DC3-5V DC3-5V × DC3-6V AC/DC9-24V
50 DC3-5V DC3-5V DC3-5V × AC/DC9-24V
DC12V DC12V DC12V ×
DC24V DC24V DC24V ×



SENMI专业生产微型电动阀,微型电动球阀,微型电动二通球阀,电动二通阀,微型快开电动球阀,暖通电动阀,电动球阀,所产微型电动阀,微型电动球阀,微型电动二通球阀,电动二通阀,微型快开电动球阀,暖通电动阀,电动球阀质量上乘,价格合理,欢迎来电订购!4001-123-180
