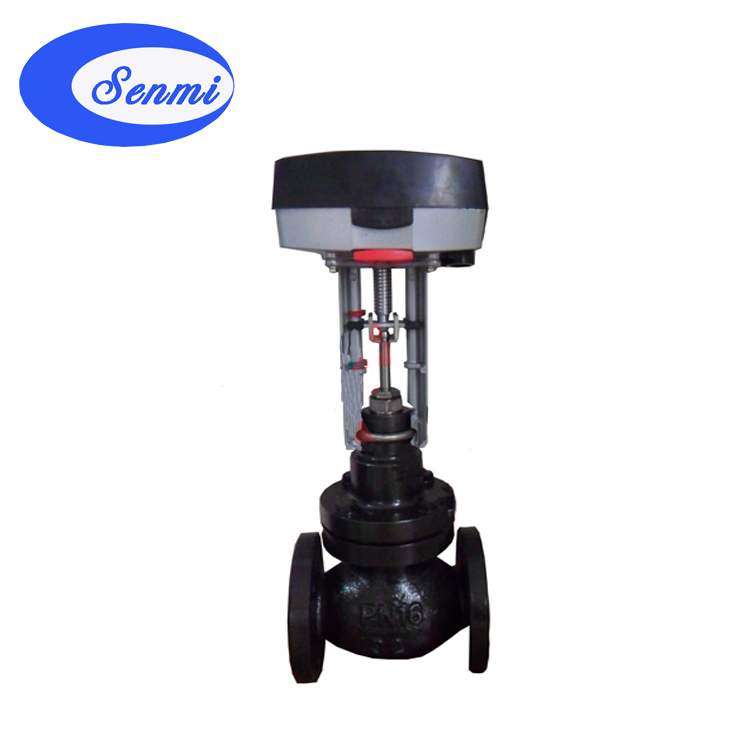

一、 SMGDF电动执行器电动执行机构技术数据:
型号 |
电源 |
输入信号 |
反馈信号 |
行程 |
推力 |
运行时间 |
手动调节 |
环境温度 |
功率 |
SEM-1000 |
AC24V |
0-10V、2-10V、4-20mA、 无源开关信号 |
2-10V、4-20mA(负载应≤500Ω) |
20mm、 40mm |
1000N |
20mm时25S、 40mm时50S |
有 |
-10~+60℃ |
15VA |
SEM-2000 |
AC24V |
0-10V、2-10V、4-20mA、 无源开关信号 |
2-10V、4-20mA(负载应≤500Ω) |
20mm、 40mm |
2000N |
20mm时25S、40mm时50S |
有 |
-10~+60℃ |
25VA |
执行器不允许倒置安装
三、 拨码开关与接线端子:
您需要打开塑料外盖,才能进行接线与拨码开关的设置。
拨码开关:设置执行器运行模式。设置方法将在后面的模式选择里详细介绍。
请注意:当您改动拨码开关后,必须将执行器断电后再送电,或在通电状态下将手柄扳起再放下,否则新的设置将无效。
接线端子:
电源输入: G AC24V电源输入。
G0 电源地线,与M相通。
阀位反馈输出: AO 输出(4-20mA)。注意:该输出负载必须<500Ω!
M 地线,各种输入输出信号(电压输入除外)的公共地,与G0相通。
VO 电压输出(2-10V)。
信号输入: M 地线,各种输入输出信号(电压输入除外)的公共地,与G0相通。
Y2 电流输入(4-20mA)。
Q1 无源开关信号。
YM 电压信号输入的地线。此端子不与M或G0相通。当您的电压信号与电源共用一根地线时,请将YM与M短路。见图5。
Y1 电压输入(0-10V或2-10V)。
四、 执行器运行模式说明及对应操作:
本系列执行器根据输入信号的变化而带动阀杆做直行程运动,从而开、关阀门或将阀门保持在任何开度。根据输入信号类型的不同,可分为三种运行模式。以下分别介绍每种模式的运行方式及设置和接线。
1、 无源开关信号模式:若您的输入是无源开关量,则选此模式。请注意:必须
是无源信号!比如继电器的无源干接点。
运行方式:执行器根据开关信号的通或断,分别向开阀或关阀方向动作。若开关信号一直保持,则执行器将持续不断地动作,直到走到完全开阀或关阀的位置,自动停止。不论执行器动作到任何位置,只要开关信号的状态发生改变(由通到断或由断到通),执行器都将向相反的方向动作。
模式设置:1号拨码:拨到“ON”位置。
4号拨码:当需要“开关信号闭合时,执行器向上动作”,则拨到“ON”位置;当需要“开关信号闭合时,执行器向下动作”,则拨到“OFF”位置。其余的2、3号拨码与本模式无关,可以任意。
接线: 无源开关信号的两根线应接到执行器Q1和M端子上。
2、 电流输入模式:若您的输入是DC 4-20mA电流,则选此模式。
运行方式:执行器根据输入电流信号的大小,可以带动阀杆行走并停留在全行程的任意位置,从而实现阀门开启度的任意调节。
模式设置:1号拨码:拨到“OFF”位置。
2号拨码:拨到“ON”位置。
4号拨码:当需要“电流变小时,要求执行器向上动作”,则拨到“ON”位置;当需要“电流变小时,要求执行器向下动作”,则拨到“OFF”位置。
3号拨码与本模式无关,可以任意。
接线: 电流信号的“正”端接执行器Y2端子,负端接M端子。
3、 电压输入模式:若您的输入是DC 0-10V或2-10V电压,则选此模式。
运行方式:执行器根据输入电压信号的大小,可以带动阀杆行走并停留在全行程的任意位置,从而实现阀门开启度的任意调节。
模式设置:1号拨码:拨到“OFF”位置。
2号拨码:拨到“OFF”位置。
3号拨码:若输入是0-10V,则拨到“ON”位置;若输入是2-10V,拨到“OFF”位置。
4号拨码:当需要“电压变小时,要求执行器向上动作”,则拨到“ON”位置;当需要“电压变小时,要求执行器向下动作”,则拨到“OFF”位置。
接线: 电压信号的“正”端接执行器的Y1端子,负端接YM端子。这
与电流信号的接线有差别。另外,若您的电压信号的负端与24V
电源的地线是同一根线,则需将YM与G0端子短接(见图四)。
五、阀位反馈:
执行器运行期间,您可通过2-10V或4-20mA输出信号随时监视阀门运行位置。其正反方向与您设置的输入信号一致。端子接线参照第三项说明。
六、运行:
正确安装、设置、接线后,方可通电运行。每次通电后的50秒内,执行器会自动执行“自检”程序,进行关阀,以便检测运行状态,同时确定行程端点。自检期间,执行器将忽略外部信号。自检结束,阀门关闭,执行器将根据施加的外部信号进行动作。
请注意:无论何种运行模式,也无论通电前阀门处于何种状态(即使已完全关闭),此自检过程都将执行一次。
七、 手柄(见图二):
当需要手动调节阀门时,请将此手柄扳到竖直状态,然后旋转,带动丝杠与阀杆动作。手柄的第二功能是电气复位,在前面介绍拨码开关时已讲到。
