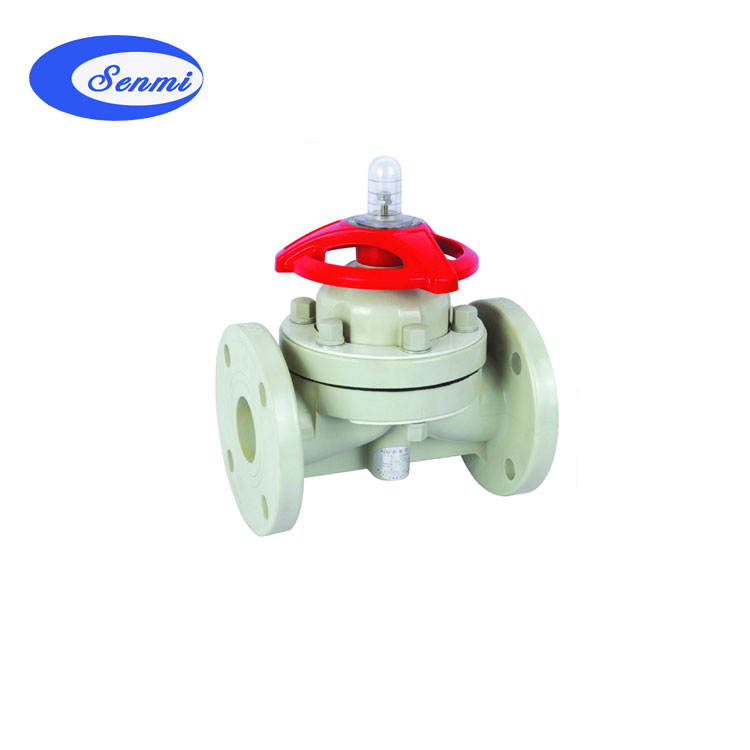

G41F氟塑料隔膜阀
PVDF塑料隔膜阀
一、氟塑料隔膜阀 产品概述
彬米公司生产的氟塑料隔膜阀是一种特殊形式的具有截断功能的隔膜阀,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。
1、阀体材质应以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成,膈膜片是由经特殊配方具有高韧性的三元乙丙橡胶(EPDM)膜片与聚全氟乙丙烯(FEP)通过注塑加工而成的膜片的组合,中心阀杆组应采用不锈钢与钢。
2、阀体与管路连接规格需符合DIN、GB、ASTM、JIS等标准,使整体管路系统达成统一标准要求。
3、的设计与检测严格符合Q/BT01-1999。
二、氟塑料隔膜阀 主要零件材料
序号 |
零件名称 |
材质 |
序号 |
零件名称 |
材质 |
1 |
螺柱 |
不锈钢、铜 |
10 |
滚动轴承 |
单向推力轴承 |
2 |
指示灯 |
钢 |
11 |
螺母 |
不锈钢、铜 |
3 |
限位置 |
聚碳酸脂 |
12 |
螺栓 |
不锈钢、铜 |
4 |
手轮 |
ABS ABS |
13 |
阀体 |
RPP ABS PVDF RPP ASB PVDF |
5 |
压紧螺母 |
不锈钢、RPP |
14 |
垫膜 |
橡胶 |
6 |
衬环 |
PP |
15 |
隔膜片 |
F46 PVDF F46 PVDF |
7 |
螺母 |
铸铁、钢、铜 |
16 |
铸 |
钢、不锈钢 |
8 |
阀杆 |
不锈铜、钢 |
17 |
阀瓣 |
铸铁、不锈钢 |
9 |
阀盖 |
RPP ABS PVDF |
- |
- |
- |
三、氟塑料隔膜阀 结构图
氟塑料隔膜阀 结构图
四、氟塑料隔膜阀 主要外形尺寸
公称通径 |
尺寸(mm) |
工作压力(Mpa) |
工作温度(℃) |
质量(㎏) |
||||||||||||
D1 |
D |
L |
b |
H |
n |
φ |
RPP |
ASB |
PVDF |
RPP |
ASB |
PVDF |
RPP |
ASB |
PVDF |
|
15 |
95 |
65 |
125 |
14 |
125 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.8 |
0.8 |
1.2 |
20 |
105 |
75 |
135 |
20 |
130 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.9 |
0.9 |
1.6 |
25 |
115 |
85 |
145 |
20 |
145 |
4 |
14 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
1.0 |
1.0 |
1.8 |
32 |
135 |
100 |
200 |
20 |
170 |
4 |
18 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.3 |
0.3 |
2.4 |
40 |
145 |
110 |
180 |
20 |
190 |
4 |
18 |
0.6 |
0.6 |
0.5 |
100 |
90 |
120 |
0.8 |
1.8 |
3 |
50 |
200 |
125 |
210 |
18 |
215 |
4 |
18 |
0.6 |
0.6 |
0.4 |
100 |
90 |
120 |
2.5 |
2.6 |
3.9 |
65 |
180 |
145 |
250 |
22 |
280 |
4 |
18 |
0.6 |
0.6 |
0.4 |
100 |
90 |
120 |
5 |
5.1 |
7.8 |
80 |
195 |
200 |
300 |
25 |
300 |
4 |
18 |
0.6 |
0.6 |
0.3 |
100 |
90 |
120 |
6.1 |
6.2 |
8.9 |
100 |
215 |
180 |
350 |
25 |
340 |
8 |
18 |
0.6 |
0.6 |
0.3 |
100 |
90 |
120 |
9.7 |
9.9 |
15 |
125 |
245 |
210 |
400 |
30 |
420 |
8 |
18 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
13.5 |
13.8 |
21 |
150 |
280 |
240 |
460 |
30 |
480 |
8 |
23 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
25 |
25.5 |
37 |
200 |
335 |
295 |
570 |
35 |
625 |
8 |
23 |
0.4 |
0.4 |
0.2 |
100 |
90 |
120 |
36.5 |
37.2 |
56 |
五、氟塑料隔膜阀 产品选型
订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的氟塑料隔膜阀产品型号,请按型号直接向我司销售部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
