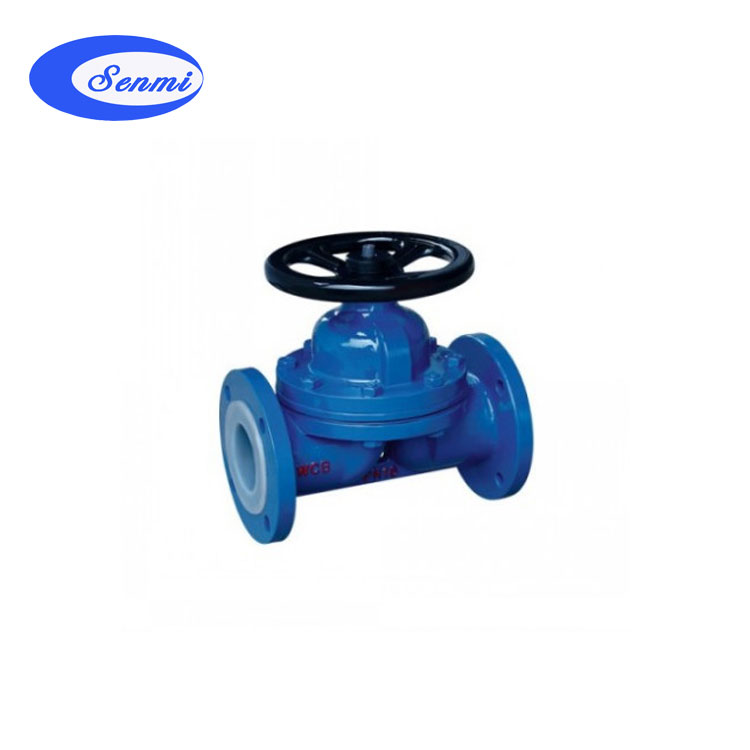

衬氟隔膜阀

简要描述:彬米公司专业生产衬氟隔膜阀,以及衬氟隔膜阀,衬氟隔膜阀等多种衬氟隔膜阀

  • 产品型号:G41F
  • 产品产地:上海
  • 更新时间:2021-11-22
  • 访  问  量:2168

详细介绍

G41F衬氟隔膜阀,耐腐蚀隔膜阀

一、衬氟隔膜阀 产品概述

公司生产的G41F衬氟隔膜阀是一种特殊形式的、具有截断功能的隔膜阀门,其吝惜闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔与阀盖内腔隔开,以达到截断管内介质之目的。
一、衬氟隔膜阀基本系列为全衬里G41F46EG41F46、型堰式和G45F46型直流式,其特点如下:
1、复合式衬氟隔膜阀将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免;
2、利用FEPTeflon)氟塑料与全成橡胶复合而成的隔膜的带有Teflon氟塑料衬里层的阀门,可适于除熔融碱金属、元素氟外的各种强腐蚀性介质。
3、做为执行元件的膜片,由于频繁的启闭,易产生疲劳断裂,应视工况、介质的特性,进行定期更换。
4、氟塑料的防腐性能及推荐使用温度风阀门及管路附件用氟塑料衬里性能表
二、设计规范
遵循GB 12239 / BS5156标准。
三、驱动方式
手动、气动(常开或常闭)、电动。

二、衬氟隔膜阀 基本型号

动作方式

产品型号

动作方式

产品型号

手动

G41F3

直流式

G45F3

G41F46

G45F46

气动

Q641F3

电动

Q941F3

Q641F46

Q941F46

三、衬氟隔膜阀 技术规范

设计标准

GB/T 12239

结构长度

JB1688/GB12221

法兰标准

JB/T79-94

GB9113.1-26

检验试验

GB/T13927

驱动方式

手动、电动、气动、常闭型、常开型

四、衬氟隔膜阀 主要零部件材料

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低不锈钢耐酸铸钢

Z

C

P

R

P

R

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

阀瓣/阀杆

35

1cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶性F4)

4

隔膜

FEP(F46)/CR(氯丁橡胶)PFA(可溶性F4/FPDM(乙丙橡胶)

5

支架

WCB

CF8

CF8

6

阀杆螺母

ZCuAI10Fe3

ZCuAI10Fe3

ZCuAI10Fe3

7

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

8

螺母

45

0Cr18Ni9

0Cr18Ni9

9

手轮

WCB

WCB

WCB

五、衬氟隔膜阀 结构尺寸图、衬氟隔膜阀 主要外形尺寸

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-фd

d0

H

H1

WT(kg)

PN0.6MPa / PN1.0MPa

15

1/2

125

95

65

45

2

14

4-ф14

100

105

110

3.5

20

3/4

135

105

75

55

2

16

4-ф14

100

115

125

4

25

1

145

115

85

65

2

16

4-ф14

120

120

135

5.5

32

11/4

160

135

100

78

2

18

4-ф18

120

125

150

8

40

11/2

180

145

110

85

3

18

4-ф18

140

135

175

11

50

2

210

160

125

100

3

20

4-ф18

140

155

195

14

65

21/2

250

180

145

120

3

20

4-ф18

200

170

200

23

80

3

300

195

160

135

3

22

4-ф18

200

200

255

29

100

4

350

215

180

155

3

22

8-ф18

280

270

325

46

125

5

400

245

210

185

3

24

8-ф18

320

335

405

70

150

6

460

280

240

210

3

24

8-ф23

320

370

450

95

200

8

570

335

295

265

3

26

8-ф23

400

480

600

170

250

10

680

390

350

320

3

28

12-ф23

500

545

620

270

300

12

790

435

395

362

4

24

12-ф23

500

585

680

320

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-ф14

120

110

115

4

20

3/4

150

105

75

55

2

16

4-ф14

120

120

130

5

25

1

160

115

85

65

2

16

4-ф14

140

125

140

6

32

11/4

180

135

100

78

2

18

4-ф18

140

130

155

9

40

11/2

200

145

110

85

3

18

4-ф18

160

140

180

12

50

2

230

160

125

100

3

20

4-ф18

160

160

200

15

65

21/2

290

180

145

120

3

20

4-ф18

200

175

205

24

80

3

310

195

160

135

3

22

8-ф18

200

205

260

30

100

4

350

215

180

155

3

24

8-ф18

280

275

330

48

125

5

400

245

210

185

3

26

8-ф18

320

340

410

75

150

6

480

280

240

210

3

28

8-ф23

320

375

460

105

200

8

600

335

295

265

3

30

12-ф23

400

485

605

182

250

10

730

405

355

320

3

32

12-ф25

500

550

625

295

300

12

850

460

410

375

4

34

12-ф25

500

590

685

345

七、衬氟隔膜阀 产品选型

订货时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的G41F衬氟隔膜阀产品型号,请按型号直接向我司销售部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
