电动压力调节阀|电动压力控制阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售电动压力调节阀|电动压力控制阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营电动压力调节阀|电动压力控制阀系列有着多年的经验。

  • 产品型号:ZD(R)SYL
  • 产品产地:上海
  • 更新时间:2021-05-18
  • 访  问  量:1974

详细介绍

电动压力调节阀 概述
  电动压力调节阀由精小型电动调节阀配用原装进口PID压力控制仪及原装进口压力传感器组成(还可选择分时段智能控制压力),控制精度高,电动压力调节阀流道呈S流线型,选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0;阀体口径范围DN20-DN300;适用流体温度-150℃ -+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择.

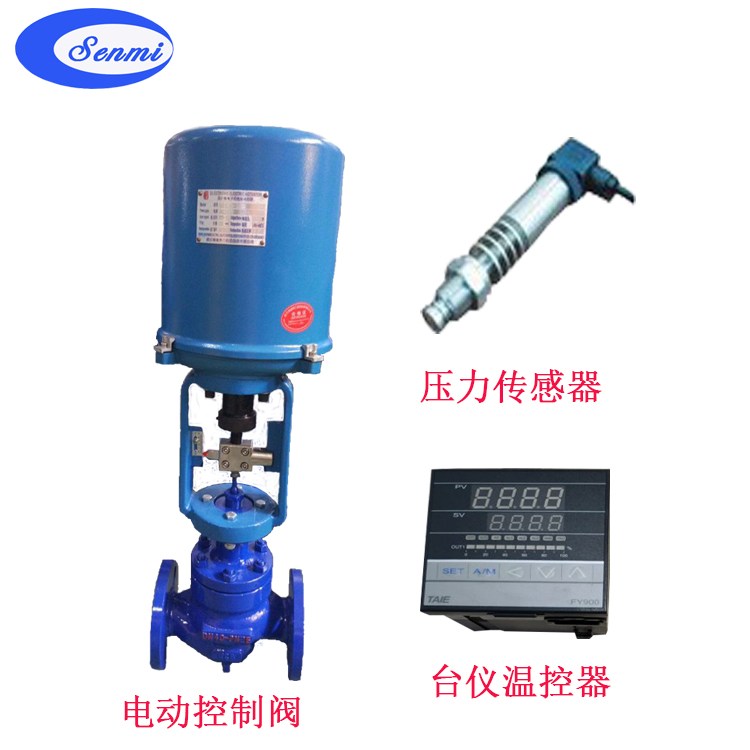

智能电动压力调节阀安装示意图

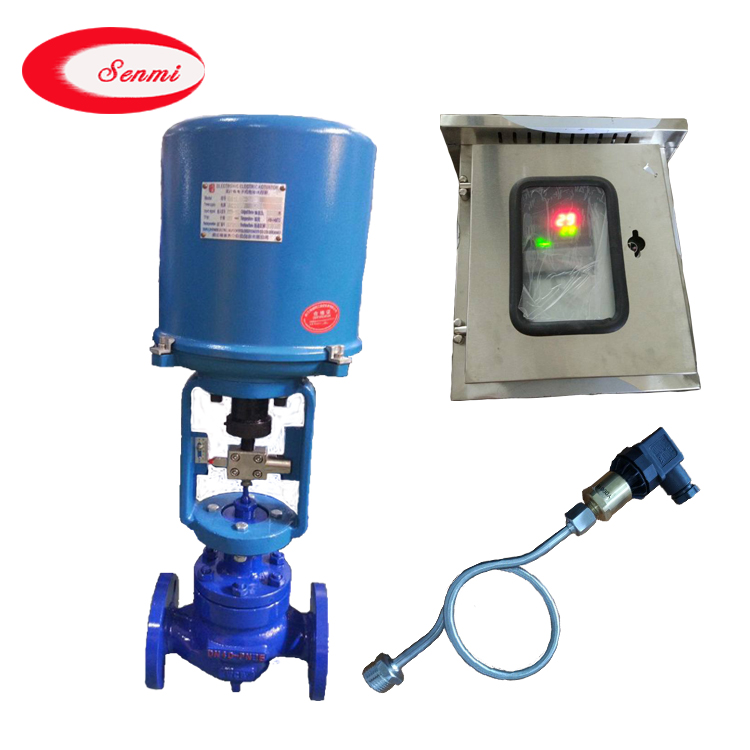

电动压力调节阀实物图

电动压力调节阀 主要技术参数注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。

高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

公称通径DN(mm)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数
(KV)

直线

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1100

1760

等百
分比

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

额定行程L(mm)

16

25

40

60

100

公称压力PN(MPa)

1.6 2.5 4.0 6.4 10.0

执行机构型号

PSL

201/202

204

208

312

320

3810L

3810LSA-08

3810LSA-20

3810LSB-30

3810LSB-50

3810LSC-65

固有流量特性

直线、等百分比

固有可调比

50:1

工作温度t(℃)

普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450

输入信号

0-10mADC、4-20mADC、220VAC(开关信号)

电源电压

220VAC 50Hz

电动压力调节阀 电动执行机构1、电动执行机构主要性能参数

型号

额定输出力N

速度mm/s

技术参数

PSL

381L

PSL

381L

PSL

381L

PSL

381L

201

381LSA-08
381LXA-08

1000

800
800

0.25

4.2
4.2

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮

电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄

202

381LSA-20
381LXA-20

2000

2000
2000

0.50

2.1
2.1

204

381LSB-30
381LXB-30

4500

3000
3000

0.50

3.5
3.5

208

381LSB-50
381LXB-50

8000

5000
5000

1.00

1.7
1.7

312

381LSC-65

12000

6500

0.60

2.8

325

381LSC-99

25000

10000

1.0

2.0

2、电动压力调节阀主要性能指标

项目

指标值

基本误差%

配3610L±2.5; 带定位器 ±1.0

回差%

配361L ±2.0; 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点

±2.5

终点

±2.5

电关

始点

±2.5

终点

±2.5

可调范围

50:1

额定行程偏差%

2.5

泄量量L/H

符合JB/T7387-94 IV级 小于阀的额定容量×10-4

3、、允许压差

公称通径(mm)

20

25

40

50

65

80

100

150

200

250

300

阀座直径(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

执行机构

允许压差△P(MPa)

配PSL

PSL202

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78

















PSL204











4.31

2.76

1.76

1.04

0.69

0.44











PSL208

















1.86

1.23

0.78

0.50

0.35

0.20





PSL320























1.26

0.87

0.49

0.32

0.22

配361L

381LSA-20

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78

















381LSB-50











4.79

3.06

1.96

1.16

0.76

0.49











381LSC-65

















1.51

0.99

0.64

0.41

0.28







381LSC-99























0.63

0.44

0.25

0.16

0.11

注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决
