电动角型调节阀|电动高压调节阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售电动角型调节阀|电动高压调节阀|ZDSJ电动角型调节阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营电动角型调节阀|电动高压调节阀|ZDSJ电动角型调节阀系列有着多年的经验。

  • 产品型号:ZDSJ
  • 产品产地:上海
  • 更新时间:2021-05-18
  • 访  问  量:2713

详细介绍

ZDSJ电动角型调节阀|电动高压调节阀

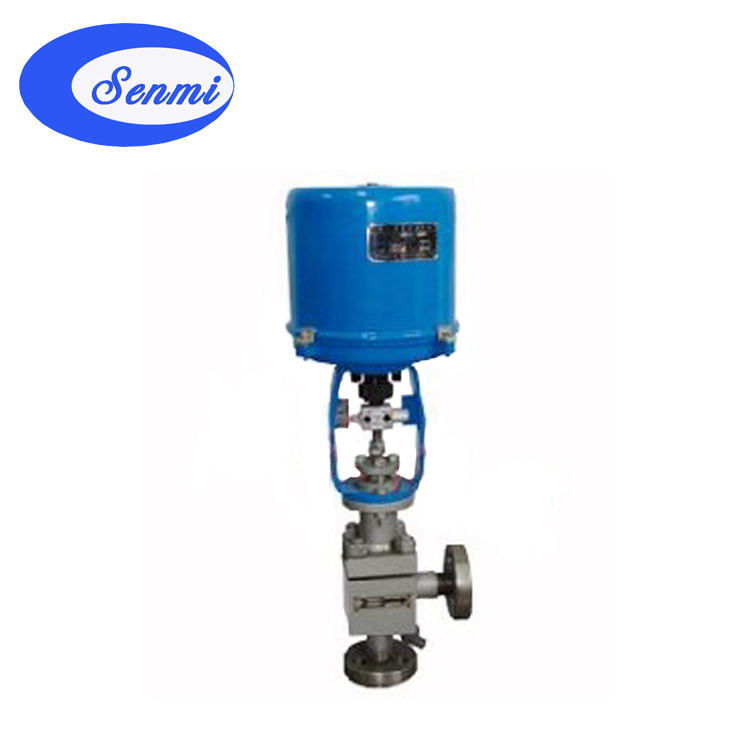

ZDSJ电动角型调节阀(铸钢)

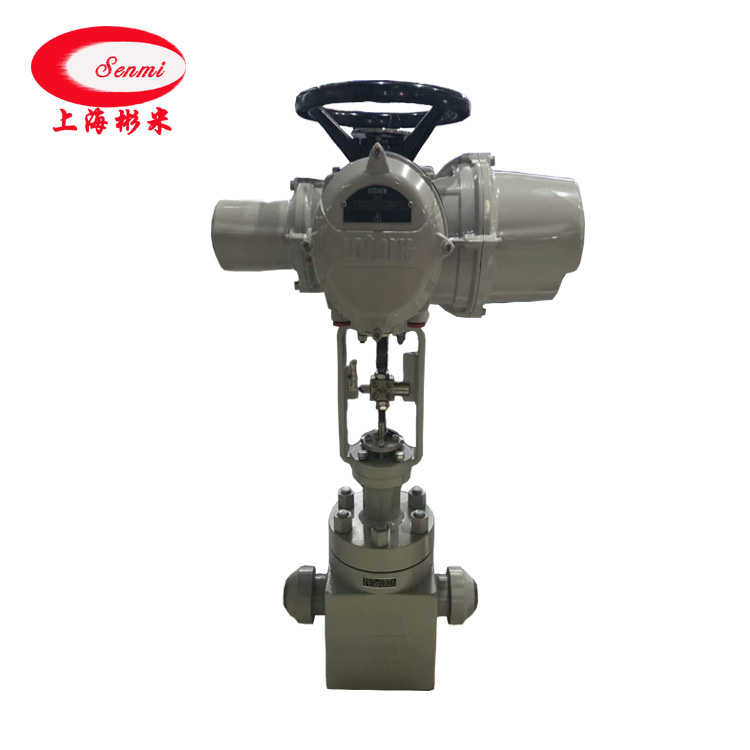

电动高压调节阀
一、电动角型调节阀 概述
  电动角型调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。 角形高压调节阀是针对调节阀在高压或高压差、有严重汽蚀、冲蚀的严酷工况条件下寿命短、阀杆易断裂、衬套易脱落严重问题研制开发的产品。它采用多级节流形式来分摊压差,减少了气蚀、冲蚀、挠流破坏,大大提高了调节阀的使用寿命,特别是用在尿素系统中比普通高压阀寿命提高2-3倍。阀体为直角形,阀芯为单导向结构,阀体流路简单,阻力小,特别适用于高粘度,含有悬浮物和颗粒状介质流体的调节,可避免结焦、粘结、堵塞。
二、电动角型调节阀 主要零件材料及结构图

1

阀体

WCB

CF8

CF8M

CF3M



2

阀座

304

304

316

316L

3

阀芯

304

304

316

316L

4

导向套

WCB

CF8

CF8M

CF3M

5

阀盖

WCB

CF8

CF8M

CF3M

6

阀杆

304

304

316

316L

7

填料

PTFE/柔性石墨

8

弹簧

65Mn

304

316

316L

9

螺母

304

304

316

316L

三、电动角型调节阀 阀盖形式

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、电动角型调节阀 主要技术参数
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
300
阀座直径(mm)
20
25
32
40
50
65
80
100
125
150
200
300
额定流量系数K
6.5
10
16
25
40
63
100
160
250
400
630

行程mm
10
16
25
40
60
100
允许压差ΔMPa
6.1
3.8
2.3
1.4
1.0
2.3
1.6
1.0
0.8
0.6
0.4

基本误差
±2.5
回差 %
2.5
死区 %
1.0
始终点偏差 %
±2.5
额定行程偏差 %
2.5
允许泄漏量Q
Kv值的0.1%
可调范围
30:1
配用执
行机构
PSL
PSL201
PSL202
PSL204
PSL208
PSL312
PSL320
3810L
381LSA-08
381LSA-30
381LSB-30
381LSB-50
381LSC-65
381LSC-160
适用温度
常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
常温-20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温-40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
五、电动角型调节阀 电动执行机构
1、电动执行机构主要性能参数
型号
额定输出力N
速度mm/s
技术参数
PSL
381L
PSL
381L
PSL
381L
PSL
381L
201
381LSA-08
381LXA-08
1000
800
800
0.25
4.2
4.2
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄
202
381LSA-20
381LXA-20
2000
2000
2000
0.50
2.1
2.1
204
381LSB-30
381LXB-30
4500
3000
3000
0.50
3.5
3.5
208
381LSB-50
381LXB-50
8000
5000
5000
1.00
1.7
1.7
312
381LSC-65
12000
6500
0.60
2.8
325
381LSC-99
25000
10000
1.0
2.0
2、主要性能指标



项目
指标值
基本误差%
配3810L±2.5; 带定位器 ±1.0
回差%
配381L ±2.0; 配PSL±1.0
死区%
1.0
始终点偏差%
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
50:1
额定行程偏差%
2.5
泄量量L/H
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
3、允许压差
公称通径(mm)
20
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差△P(MPa)
配PSL
PSL202
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78








PSL204





4.31
2.76
1.76
1.04
0.69
0.44





PSL208








1.86
1.23
0.78
0.50
0.35
0.20


PSL320











?1.26
0.87
0.49
0.32
0.22
配361L
381LSA-20
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78








381LSB-50





4.79
3.06
1.96
1.16
0.76
0.49





381LSC-65








1.51
0.99
0.64
0.41
0.28



381LSC-99











0.63
0.44
0.25
0.16
0.11
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决
六、电动角型调节阀 主要外型尺寸
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
L
PN16/25
95
100
105
115
125
145
155
175
200
225
275
95
100
PN40
95
100
105
115
125
145
155
175
200
225
275
95
100
PN64、100
115
115
130
130
150
170
190
215
250
275
325
115
115
H
PN16/25
349
350
358
378
393
494
503
521
634
696
715
840
915
PN40
349
350
358
378
393
494
503
521
634
696
715
840
915
PN64/100
355
358
365
384
400
502
512
530
641
705
724
860
934
H1
PN16/25
444
445
458
478
492
594
628
646
759
846
915
974
1025
PN40
444
445
458
478
492
594
628
646
759
846
915
974
1025
PN64/100
450
450
465
485
500
602
635
655
768
855
935
988
1050
R
201
202
204
208、210
210、316
320
压力等级
GB:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
注:表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
