电动双座调节|电动二通双座调节阀

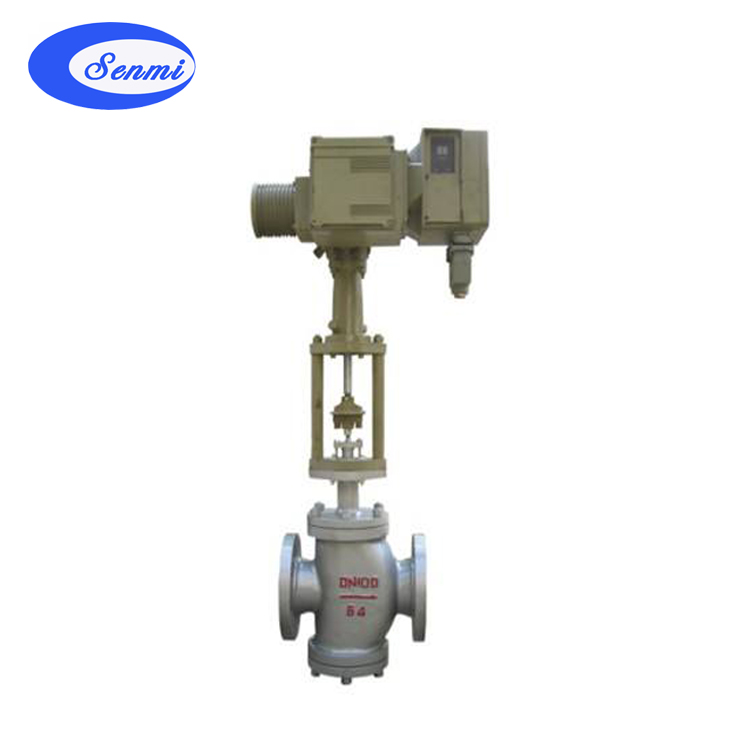

电动双座调节阀(配扬修执行器)

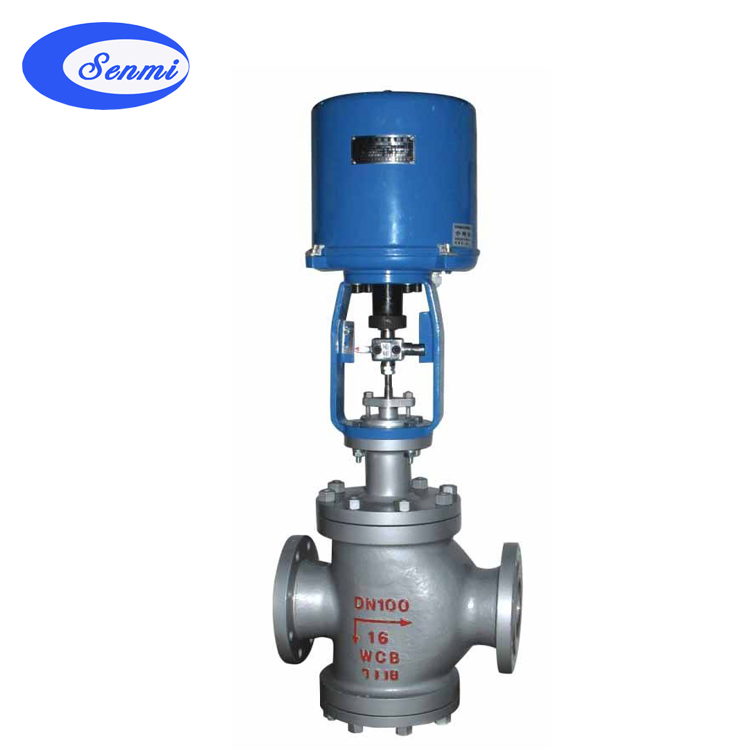

电动双座调节阀(配PS执行器)
一、电动双座调节阀 概述
  电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
二、电动双座调节阀 主要零件材料及结构图

1

阀体

WCB

CF8

CF8M

CF3M

2

阀座

304

304

316

316L

3

阀芯

304

304

316

316L

4

导向套

WCB

CF8

CF8M

CF3M

5

阀盖

WCB

CF8

CF8M

CF3M

6

填料

PTFE/柔性石墨

7

弹簧

65Mn

304

316

316L

8

螺母

304

304

316

316L

9

阀杆

304

304

316

316L

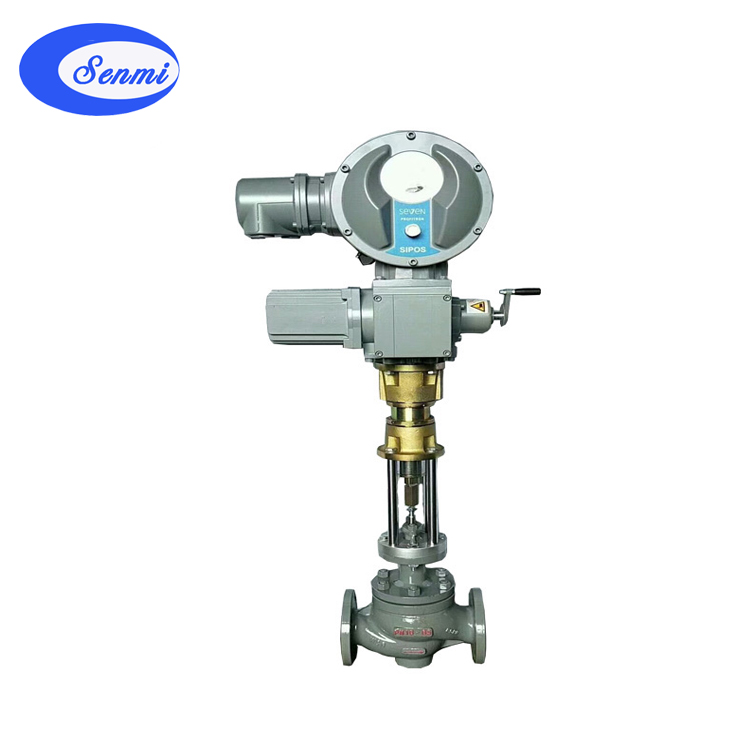

三、进口西博思电动调节阀实物图

注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、电动双座调节阀 主要技术参数



公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数
(KV)
直线
7.6
12.1
19.4
30.3
48.3
75.9
121
194
302
484
759
1210
1936
等百
分比
6.9
11
17.6
27.5
44
69.3
110
176
275
440
693
1100
1760
额定行程L(mm)
16
25
40
60
100
公称压力PN(MPa)
1.6? 2.5? 4.0? 6.4
执行机构型号
PSL
201/202
204
208
312
320
3810L
3810LSA-08
3810LSA-20
3810LSB-30
3810LSB-50
3810LSC-65
固有流量特性
直线、等百分比
固有可调比
50:1
工作温度t(℃)
普通型:铸钢-40-250;铸不锈钢-60-250??? 散热型:铸钢-40-450;铸不锈钢-60-450
输入信号
0-10mADC、4-20mADC、220VAC(开关信号)
电源电压
220VAC? 50Hz
五、电动双座调节阀 电动执行机构
1、电动执行机构主要性能指标参数



型号
额定输出力N
速度mm/s
技术参数
PSL
381L
PSL
381L
PSL
381L
PSL
381L
201
381LSA-08
381LXA-08
1000
800
800
0.25
4.2
4.2
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:IP67
带手轮
电源:AC220V 50Hz
输入信号:DC4-20mA
DC1-5V
(信号线用屏蔽线)
输出信号:DC4~20mA
防护等级:相当IP55
隔爆标志:ExdⅡBT4
带手柄
202
381LSA-20
381LXA-20
2000
2000
2000
0.50
2.1
2.1
204
381LSB-30
381LXB-30
4500
3000
3000
0.50
3.5
3.5
208
381LSB-50
381LXB-50
8000
5000
5000
1.00
1.7
1.7
312
381LSC-65
12000
6500
0.60
2.8
325
381LSC-99
25000
10000
1.0
2.0
2、主要性能指标



项目
指标值
基本误差%
配3810L±2.5; 带定位器 ±1.0
回差%
配381L ±2.0; 配PSL±1.0
死区%
1.0
始终点偏差%
电开
始点
±2.5
终点
±2.5
电关
始点
±2.5
终点
±2.5
可调范围
50:1
额定行程偏差%
2.5
泄量量L/H
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
3、允许压差



公称通径(mm)
20
25
40
50
65
80
100
150
200
250
300
阀座直径(mm)
10
12
15
20
25
32
40
50
65
80
100
125
150
200
250
300
执行机构
允许压差△P(MPa)
配PSL
PSL202
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78








PSL204





4.31
2.76
1.76
1.04
0.69
0.44





PSL208








1.86
1.23
0.78
0.50
0.35
0.20


PSL320











?1.26
0.87
0.49
0.32
0.22
配381L
381LSA-20
6.4
6.4
6.4
4.90
3.14
1.92
1.23
0.78








381LSB-50





4.79
3.06
1.96
1.16
0.76
0.49





381LSC-65








1.51
0.99
0.64
0.41
0.28



381LSC-99











0.63
0.44
0.25
0.16
0.11
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决
六、电动双座调节阀 主要外型尺寸



公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
结构长度
(L)
PN16/25
180
185
200
220
250
275
305
350
410
450
550
670
770
PN40
185
190
210
230
255
285
310
355
425
460
560
690
795
PN64
190
200
220
240
265
295
320
370
400
475
570
752
819
常温型
(H)
PN16/25
535
553
556
698
703
959
969
981
1061
1076
1109
1361
1458
PN40
540
558
561
703
708
964
974
986
1066
1081
1114
1366
1463
PN64
545
563
566
708
713
969
979
991
1071
1086
1119
1371
1468
高温型
(H)
PN16/25
735
753
756
898
903
1209
1219
1231
1381
1396
1429
1711
1808
PN40
745
763
766
908
913
1219
1229
1241
1391
1406
1439
1721
1818
PN64
755
773
776
918
923
1229
1239
1251
1401
1416
1449
1731
1828
H1
PN16/25
95
117
120
139
144
188
208
220
268
278
320
441
465
PN40
100
122
125
144
149
193
213
225
273
283
325
446
470
PN64
105
127
130
149
154
198
218
230
278
288
330
451
475
H2
87
90
D
225
257
310
压力等级
GB:1.6、2.5、4.0、6.4MPa ANSI:150、300、600LB JIS:10、20、30K
执行机构
PSL系列、3810系列、DKJ或DKZ系列等
