电动波纹管调节阀|波纹管密封调节阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售电动波纹管调节阀|波纹管密封调节阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营电动波纹管调节阀|波纹管密封调节阀系列多年经验,熟悉并了解电动波纹管调节阀|波纹管密封调节阀系列市场行情。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-05-18
  • 访  问  量:2738

详细介绍

电动波纹管调节阀|波纹管密封调节阀

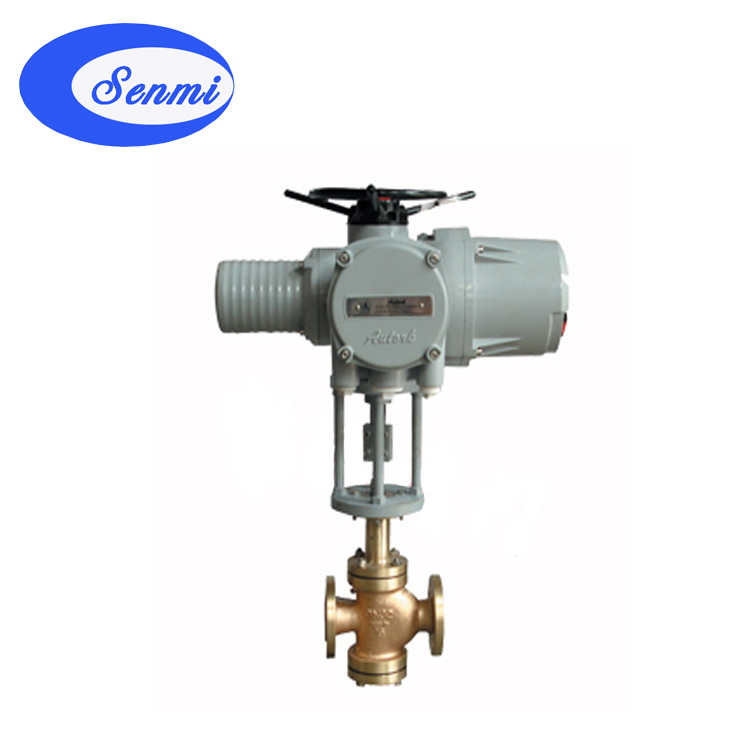

电动波纹管调节阀

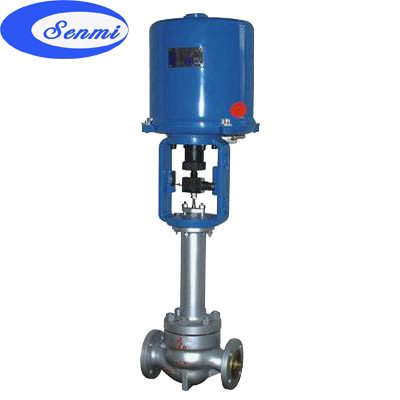

电动波纹管调节阀
1电动波纹管调节阀 产品概述
电动波纹管密封调节阀,由3810系列(PSL系列)电子式电动执行器及低流阻调节阀阀体组成,电动执行机构为一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。电动波纹管密封调节阀阀芯采用上导向结构,结构紧凑,有呈S流线型的流道,使其压降损失小、流量大,可调范围广,流量特性精度高,符合IEC534-1-1976标准。上阀盖采用波纹管密封结构,适用于极素养、易燃易爆易挥发和稀有贵重金属介质的调节。另外该阀也可用在真空的场合。
2电动波纹管调节阀 主要技术参数
阀体
阀体形式
直通铸造球型阀
公称通径
DN25~300mm
公称压力
PN1.6、2.5、4.0、6.4MPa
法兰标准
GB/T9113、 JB/T79
连接形式
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式
波纹管密封型-40~+350℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀内件



阀芯形式
单座、笼式、套筒型阀芯
流量特性
线性、等百分比
执行机构



执行器型号
3810系列、PSL系列
主要技术参数
电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%

3电动波纹管调节阀 主要零件材料
1
阀体
WCB
CF8
CF8M
CF3M
2
阀座、套筒
304
304
316
316L
3
阀芯
304
304
316
316L
4
导向套、并帽
304
304
316
316L
5
垫片
聚四氟乙烯(PTFE)/金属石墨垫片
6
阀盖
WCB
CF8
CF8M
CF3M
7
阀杆
304
304
316
316L
8
波纹管
304
304
316
316L
9
填料
聚四氟乙烯(PTFE)/柔性石墨
10
螺母
304
304
316
316L
4电动波纹管调节阀 主要性能指标
项目
指标值
基本误差%
配3810L±2.5; 配PSL±1.0
回差%
配381L ±2.5; 配PSL±1.0
死区%
1.0
始终点偏差%
电开
始点±2.5
终点±2.5
始点±2.5
终点±2.5
电关
始点
±2.5
终点
±2.5
额定行程偏差%
≤2.5
泄露量L/h
0.01%×阀额定容量
可调范围R
30:1
5电动波纹管调节阀 额定流量系数Kv、允许压差



公称通径 DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径 dN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数KV
单座
11
17
27.5
44
69
110
176
275
440
630
1000
1600
笼式
9
15
23
35
59
95
148
236
355
568
885
1260
套筒
10
16
25
40
63
100
155
250
370
580
900
1300
额定行程(mm)
16
25
40
60
100
允许压差(MPa)
单座
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.28
笼式
5.8
5.0
4.9
4.3
3.0
3.7
3.5
3.1
2.8
2,8
2.4
2.0
套筒
6.4
5.2
5.2
4.6
4.6
3.7
3.7
3.5
3.1
3.1
2.6
2.2
6电动波纹管调节阀 主要外形及连接尺寸

公称通径 DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
L
PN16/25
184
200
222
254
276
298
352
410
451
550
640
880
PN40
197
200
235
267
292
317
368
425
473
640
760
910
PN64
200
210
251
286
311
337
394
440
508
670
810
950
H
PN16/25
57.5
75
75
85.5
92.5
100
110
142.5
158
170
195
230
PN40
57.5
75
75
82.5
92.5
100
117.5
150
167.5
187.5
205
245
PN64
40
85
85
90
102.5
107.5
125
172.5
195
207.5
230
260
H1
365
425
430
445
660
680
690
748
740
780
820
880
H2
PSL
465
465
465
465
560
560
560
560
560
788
788
788
3810
373
495
495
495
700
700
700
725
725
725
725
725
D
177
177
177
177
182
182
182
182
182
218
218
218
R
225
225
225
225
257
257
257
310
310
310
310
310
注:表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化,请咨询公司技术部门索取最新数据。
