气动对夹式蝶阀,气动对夹式金属密封蝶阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售气动对夹式蝶阀|气动对夹式金属密封蝶阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营气动对夹式蝶阀|气动对夹式金属密封蝶阀系列有着多年的经验。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-05-25
  • 访  问  量:2052

详细介绍

气动对夹式蝶阀|气动对夹式金属密封蝶阀

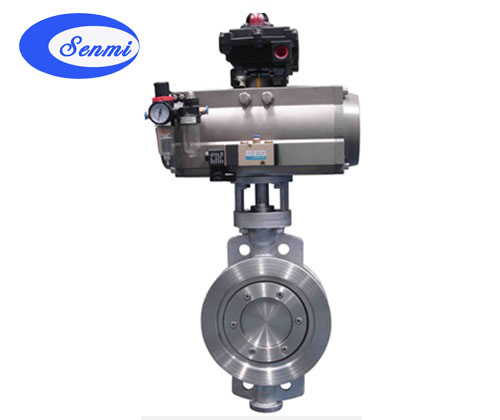

气动对夹式金属密封蝶阀
气动对夹式金属密封蝶阀 结构图
一、气动对夹式金属密封蝶阀 概述
气动对夹式金属密封蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能最佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体的最佳装置。
二、气动对夹式金属密封蝶阀 特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便;
2、本蝶阀采用不锈钢“U”型密封圈,具有一定的弹性无论在高温、低温的情况下,它与蝶板均具有优良的密封性;
3、本蝶阀的三维偏心距,经过严格的计算,“U”型密封圈与蝶板几乎无磨擦,使用寿命长,并具有越关越紧的功能;
4、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长;
5、本蝶阀结构独特,“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响,密封性能可靠;
6、耐高温、耐低温、耐腐蚀性。
三、气动对夹式金属密封蝶阀 采用标准
设计标准 :GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
四、气动对夹式金属密封蝶阀 执行机构
采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、气动对夹式金属密封蝶阀 附件选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构
六、气动对夹式金属密封蝶阀 主要技术参数



公称通径
DN(mm)
50~1200
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
适用介质
水、蒸气、油品、酸类腐蚀性等。
适用温度
碳钢 :-29℃~600℃ 不锈钢-40℃~600℃
七、气动对夹式金属密封蝶阀 主要零件材质



零件名称
材料
阀体
铸铁、铸钢、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢
密封圈
不锈钢、聚内脂、抗磨材料
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
填料
柔性石墨
八、气动对夹式金属密封蝶阀 外形尺寸




公称通径
结构长度
标准值
外形尺寸(参考值)
连接尺寸(标准值)
重量 (kg)
H
H2
A2
B2
PN0.6MPa
PN1.0MPa
毫米
英寸
L
D1
Z-d
D1
Z-d
50
2
43
112
625
245
72
110
4-14
125
4-18
11
65
21/2
46
115
625
245
72
130
4-14
145
4-18
12
80
3
49
120
645
245
72
150
4-18
160
8-18
14
100
4
56
138
675
355
92
170
4-18
180
8-18
16
125
5
64
164
715
355
92
200
8-18
210
8-18
26
150
6
70
175
800
355
92
225
8-18
240
8-22
28
200
8
71
208
850
250
170
280
8-18
295
8-22
44
250
10
76
243
925
250
170
335
12-18
350
12-22
68
300
12
83
283
1035
450
220
395
12-22
400
12-22
85
350
14
92
310
1070
450
220
445
12-22
460
16-22
121
400
16
102
340
1190
450
220
495
16-22
515
16-22
140
450
18
114
380
1250
650
280
550
16-22
565
20-26
190
500
20
127
410
1290
650
280
600
20-22
620
20-26
260
600
24
154
470
1455
850
380
705
20-26
725
20-30
380
700
28
165
550
1585
850
380
810
24-26
840
24-30
450
800
32
190
640
1700
1250
380
920
24-30
950
24-33
650
900
36
203
710
1965
1250
380
1020
24-30
1050
28-33
830
1000
40
216
770
2015
1250
380
1120
28-30
1160
28-36
1050
1200
48
254
890
2250
1250
380
1340
32-33
1380
32-39
1400





公称通径
结构长度 标准值
外形尺寸(参考值)
连接尺寸(标准值)
重量 (kg)
H
H2
A2
B2
PN1.6MPa
PN2.5MPa
毫米
英寸
L
D1
Z-d
D1
Z-d
50
2
43
112
625
245
72
125
4-14
125
4-18
11
65
21/2
46
115
625
245
72
145
4-14
145
8-18
12
80
3
49
120
645
245
72
160
8-18
160
8-18
15
100
4
56
138
675
355
92
180
8-18
190
8-22
17
125
5
64
164
715
355
92
210
8-18
220
8-26
27
150
6
70
175
800
355
92
240
8-22
250
8-26
29
200
8
71
208
850
250
170
295
12-22
310
12-26
45
250
10
76
243
925
250
170
355
12-26
370
12-30
69
300
12
83
283
1035
450
220
410
12-26
430
16-30
86
350
14
92
310
1070
450
220
470
16-26
490
16-33
122
400
16
102
340
1190
450
220
525
16-30
550
16-36
141
450
18
114
380
1250
650
280
585
20-30
600
20-36
191
500
20
127
410
1290
650
280
650
20-33
660
20-36
260
600
24
154
470
1455
850
380
770
20-36
770
20-39
380
700
28
165
550
1585
850
380
840
24-36
875
24-42
450
800
32
190
640
1700
1250
380
950
24-39
990
24-48
650
900
36
203
710
1865
1250
380
1050
28-39
1090
28-48
830
1000
40
216
770
2015
1250
380
1170
28-42
1210
28-56
1050
1200
48
254
890
2250
1250
380
1390
32-48
1420
32-56
1400
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。




公称通径
结构长度 标准值
外形尺寸(参考值)
连接尺寸 标准值
H
H2
A2
B2
PN40MPa
毫米
英寸
L
D1
Z-d
50
2
43
112
625
250
170
125
4-14
65
21/2
46
115
625
250
170
145
8-18
80
3
49
120
645
250
170
160
8-18
100
4
56
138
675
250
170
190
8-22
125
5
64
164
715
450
220
220
8-26
150
6
70
175
800
450
220
250
8-26
200
8
71
208
850
450
220
320
12-30
250
10
76
243
925
450
280
385
12-33
300
12
83
283
1035
650
280
450
16-33
350
14
92
310
1070
650
280
510
16-36
400
16
102
340
1190
650
280
585
16-39
450
18
114
380



610
20-39
500
20
127
410



670
20-42
注:法兰标准:GB/T9113.1-2000 GB/T9113.2-2000 GB/T911.5.1-2000 GB/T9115.2-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
