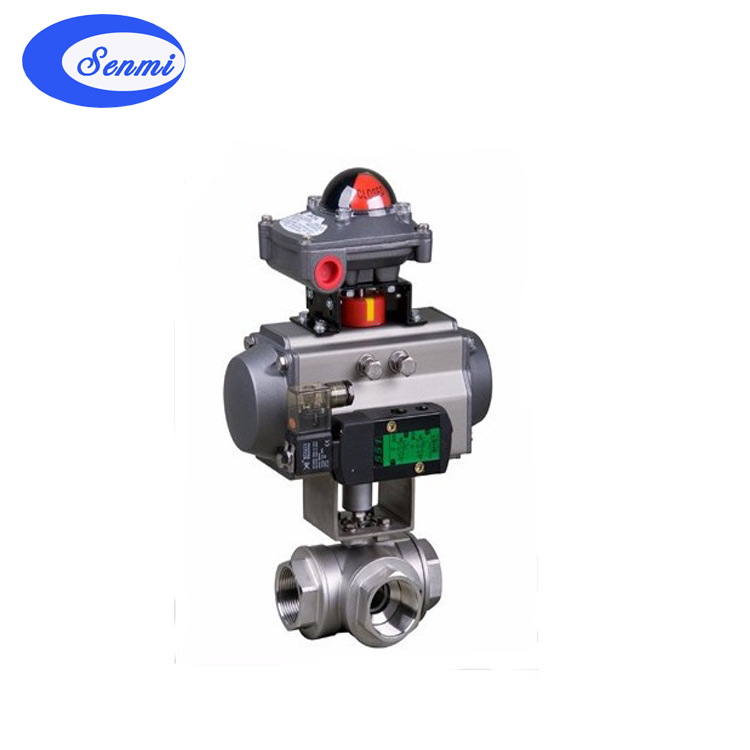

气动三通内螺纹球阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售气动三通球阀|气动三通内螺纹球阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营气动三通球阀|气动三通内螺纹球阀系列有着多年的经验。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-05-25
  • 访  问  量:1472

详细介绍

气动三通|气动三通内螺纹球阀
气动三通球阀
气动三通卫生级球阀
一、气动三通内螺纹球阀 产品简介
两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
公称压力:2.5MPa
适用稳定范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W。O。G)
螺纹类型:G.NPT.BSPT.BSP.DIN259/2999
二、气动三通内螺纹球阀 主要零件材料



1
阀体
不锈钢CF8M/CF8
2
阀盖
不锈钢CF8M/CF8
3
不锈钢CF8M/CF8
4
球垫
聚四氟乙烯PTFE
5
阀杆
不锈钢CF8M/CF8
6
填料
聚四氟乙烯PTFE
7
中口
聚四氟乙烯PTFE
8
大薄片
聚四氟乙烯PTFE
9
压盖螺母
不锈钢CF8M/CF8
10
手柄
不锈钢CF8M/CF8
11
流向指示牌
ALUMINUM
12
华司
不锈钢CF8
13
螺帽
不锈钢CF8
14
锁定装置
不锈钢CF8
15
皮套
塑料
16
盲盖
不锈钢CF8M/CF8
二、气动三通内螺纹球阀 主要外形尺寸



SIZE
d
L
H
D1
B
W1
W2
h
重量WT(g)
1/2"
12.7
64
53
97
32.0
22.4
35.0
10-24UNC
530
3/4"
16.0
76
63
126
38.0
22.4
35.0
10-24UNC
700
1"
20.0
87
66
126
43.5
22.4
35.0
10-24UNC
980
1 1 / 4 "
25.0
96
81
145
48.0
22.4
35.0
10-24UNC
1950
1 1 / 2 "
32.0
114
83
145
57.0
25.4
38.1
1/4-20UNC
2950
2"
38.1
142
96
204
71.0
25.4
38.1
1/4-20UNC
4450
