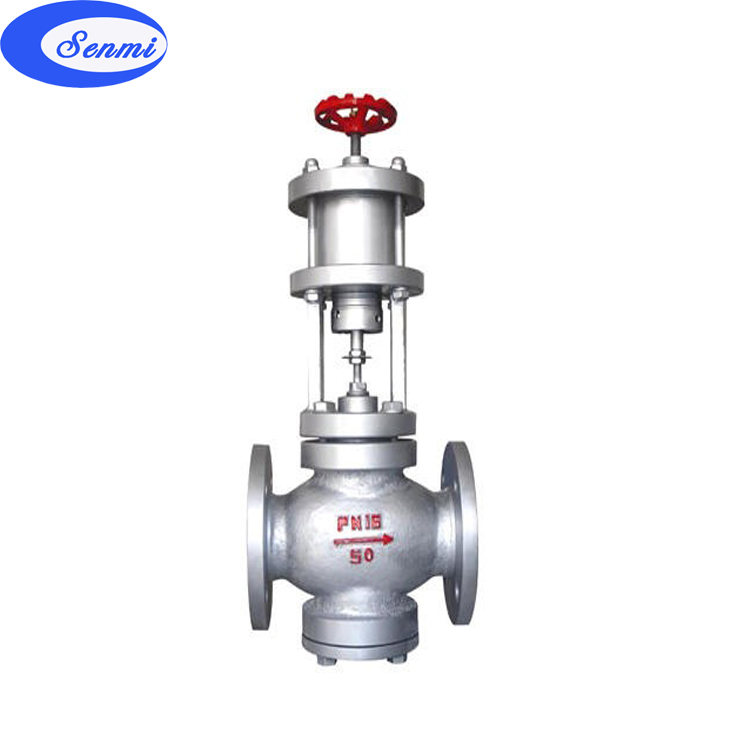

气动活塞式切断阀
|
气动活塞式切断阀
|
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
额定流量系数 Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
||
额定行程 (mm) |
8 |
12 |
20 |
25 |
||||||
气缸直径 (mm) |
75 |
100 |
150 |
|||||||
允许泄漏量 |
硬密封 (1/h) |
单座、三通: 1.2X10 -7 X 阀额定容量 套筒: 5X10 -6 X 阀额定容量 |
||||||||
软密封 |
VI 级 |
|||||||||
工作温度 ( ℃ ) |
-20 ~ 200 -40 ~ 450 |
|||||||||
公称压力 PN (MPa) |
1.6 4.0 6.4 |
|||||||||
允许压差 (MPa) |
ZSQP |
单作用 |
1.16 |
0.66 |
0.38 |
0.6 |
0.39 |
0.47 |
0.31 |
0.20 |
双作用 |
6.4 |
5.0 |
2.8 |
3.3 |
2.13 |
2.71 |
1.75 |
1.11 |
||
ZSQM |
单作用 |
公称压力 |
||||||||
双作用 |
||||||||||
ZSQN |
单作用 |
0.89 |
0.57 |
0.35 |
0.56 |
0.36 |
0.45 |
0.30 |
0.20 |
|
双作用 |
5.2 |
3.22 |
2.03 |
2.27 |
1.46 |
2.00 |
1.32 |
0.85 |
||
信号压力 (kPa) |
0 或 400 ~ 600 |
公称通径 DN |
L |
A |
H |
L 1 |
H 1 |
A 1 |
重量 (Kg) |
信号接头内螺纹 |
20 |
150 |
130 |
220 |
80 |
115 |
100 |
10 |
M10X1 |
25 |
160 |
130 |
220 |
80 |
120 |
100 |
12 |
|
32 |
180 |
150 |
235 |
80 |
130 |
100 |
15 |
|
40 |
200 |
150 |
235 |
95 |
138 |
120 |
18 |
|
50 |
230 |
150 |
240 |
95 |
155 |
120 |
25 |
|
65 |
290 |
280 |
250 |
105 |
178 |
160 |
30 |
|
80 |
310 |
280 |
260 |
105 |
207 |
160 |
40 |
|
100 |
350 |
280 |
265 |
105 |
222 |
160 |
60 |
·法兰标准:铸铁法兰 GB4216-84 铸钢法兰 GB9113-88、JB/T79—94
·法兰密封面型式:PN16为凸面 PN40、64为凹凸面,阀体为凹面
·结构长度:GB12221-89
·执行机构信号接口:M10X1
*阀体法兰及法兰端面距可按用户指定的标准制造。
如:ANSI、JIS、DIN等标准
