电动O型球阀|电动防爆球阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售电动O型球阀|电动防爆球阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营电动O型球阀|电动防爆球阀系列多年经验,熟悉并了解电动O型球阀|电动防爆球阀系列市场行情。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-06-17
  • 访  问  量:1652

详细介绍

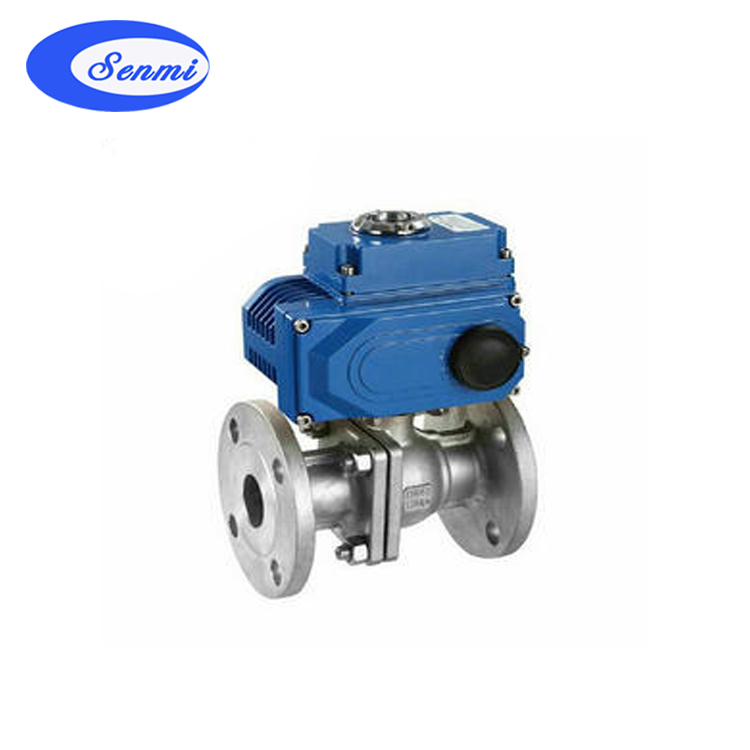

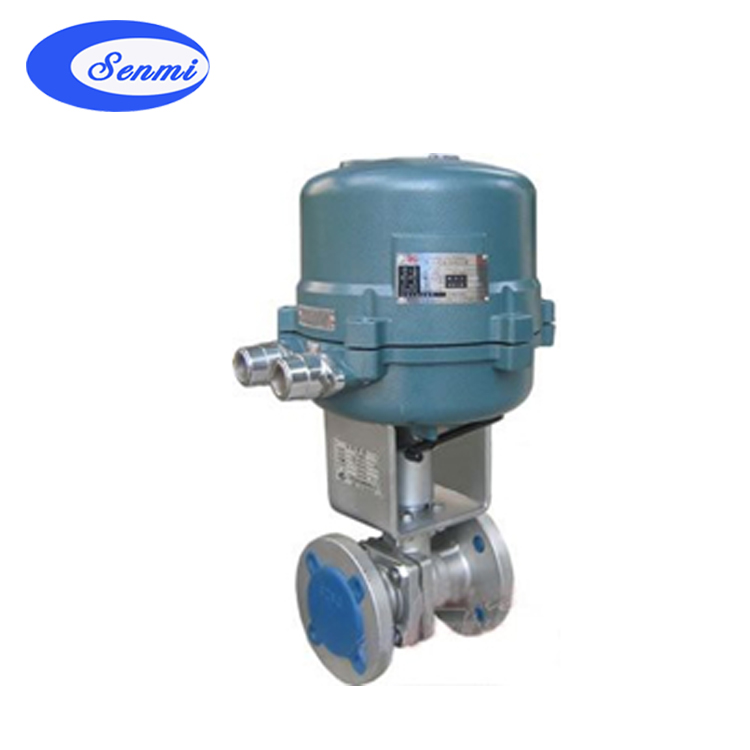

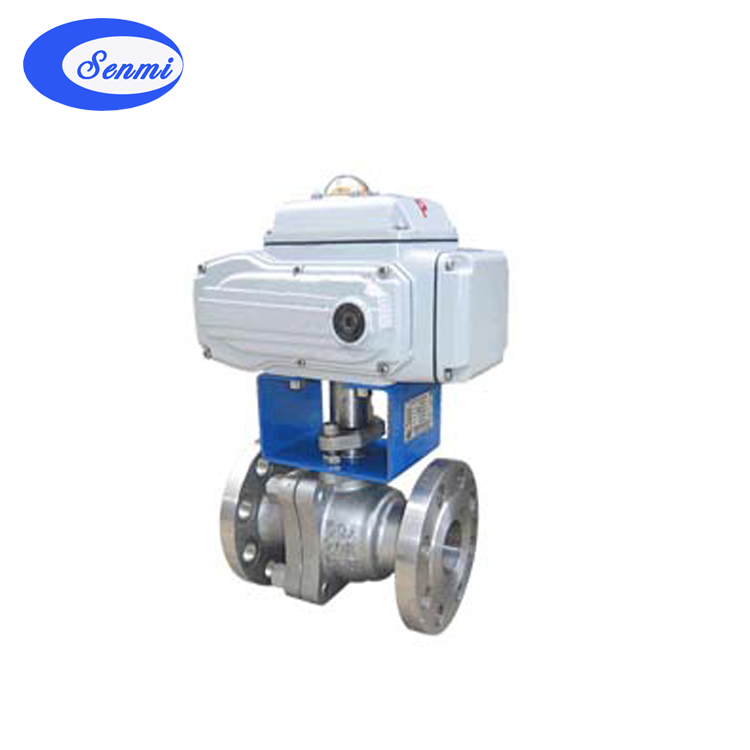

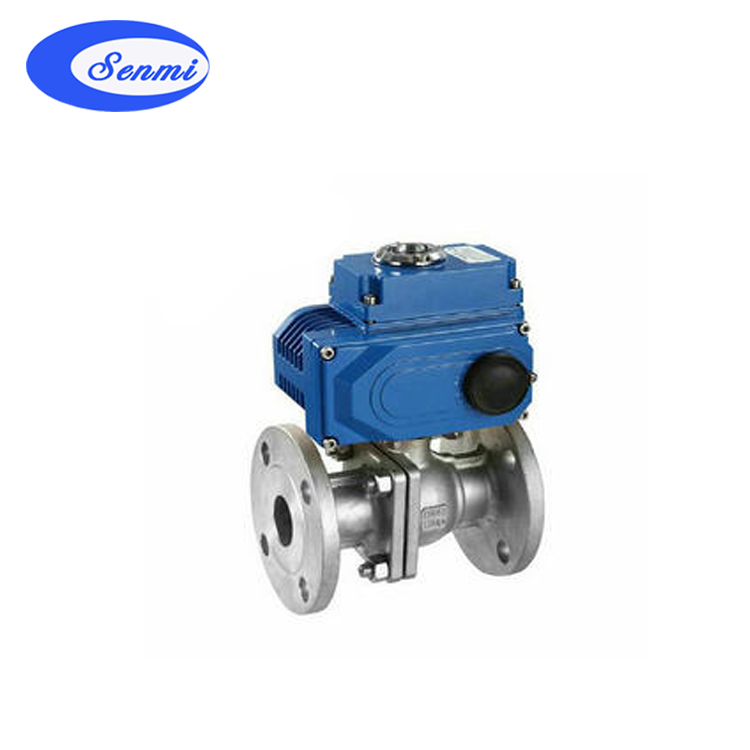

电动O型球阀|电动防爆球阀
电动O型球阀
电动O型球阀 结构图
一、电动O型球阀 结构特点及应用范围
ZHRO电动O型球阀,是由电子式角行程电动执行机构3610R或3410R系列与球阀调节机构组成。具有结构简,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。
二、电动防爆球阀 设计标准
1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。
三、电动防爆球阀 主要技术参数



公称通径 mm
15
20
25
32
40
50
65
80
100
额定流量系数Kv
20
38
72
110
170
270
380
510
940
公称压力 MPa
1.0;1.6;2.5;4.0;6.4
额定转角 °
0~90
流量特性
快开
介质温度 ℃
-20~120
阀体材质
HT200 ;ZG230-450 ;ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti
球体材质
1Cr18Ni9;0Cr18Ni12Mo2Ti
配执行机构型号
PN10、16
361RSA-05
341RSA-05
361RS(X)B-10
341RS(X)B-10
361RSC-30
341RSC-30
PN40
361RS(X)B-10
341RS(X)B-10
361RSC-30
341RSC-30
361RSD-150
341RSD-150
四、电动防爆球阀 执行器主要技术参数



类别
型 号
输出力矩 N.m
动作时间 S/90°
技术参数
普通型
361RSA-05
341RSA-05
50
17
电 源:220±10%Va.c.50Hz
驱动电机:交流可逆电机
输入信号:1-5V d.c.
4-20mA d.c.(信号线用屏蔽线)
开度信号:4-20mA d.c.
保护等级:相当IP55
防爆标志:ExdⅡBT4
361RSB-10
341RSB-10
100
18
361RSC-30
341RSC-30
300
24
361RSD-150
341RSD-150
1500
42
防爆型
361RXB-10
341RXB-10
100
18
四、电动防爆球阀 主要外形尺寸
PN16电动防爆球阀外形尺寸



公称通径
L
D
D1
D2
n-d
H
D3
15
130
95
65
46
4-φ14
322
260
20
140
105
75
56
4-φ14
325
260
25
150
115
85
65
4-φ14
333
260
32
164
135
100
76
4-φ18
427
290
40
180
145
110
84
4-φ18
448
290
50
200
160
125
99
4-φ18
456
290
65
220
185
145
118
4-φ18
495
380
80
250
195
160
132
8-φ18
535
380
100
280
215
180
156
8-φ18
568
380
125
320
245
210
184
8-φ18
635
380
150
360
280
240
211
8-φ22
700
380
200
400
335
295
266
12-φ22
860
520
PN40电动防爆球阀外形尺寸



公称通径
L
D
D1
D2
n-d
H
D3
20
140
105
75
65
4-φ14
366
290
25
150
115
86
76
4-φ18
366.5
290
32
180
140
100
84
4-φ18
426
380
40
200
150
110
99
4-φ18
506
380
50
220
165
125
118
4-φ18
516
380
65
250
185
145
132
8-φ18
610
520
80
280
200
160
156
8-φ18
670
520
100
320
235
190
184
8-φ22
698
520
125
400
270
220
211
8-φ26
710
520
150
400
300
250
284
8-φ26
730
520
五、电动防爆球阀 订货须知
1.产品型号与名称 2.公称通径DN及额定流量系数KV 3.公称压力和压差 4.流量特性 5.阀体和阀内组件材料 6.适用温度 7.是否带附件 8.控制信号是4-20mA电流或1-5v电压信号
