电动轨道球阀|电动摆动式球阀

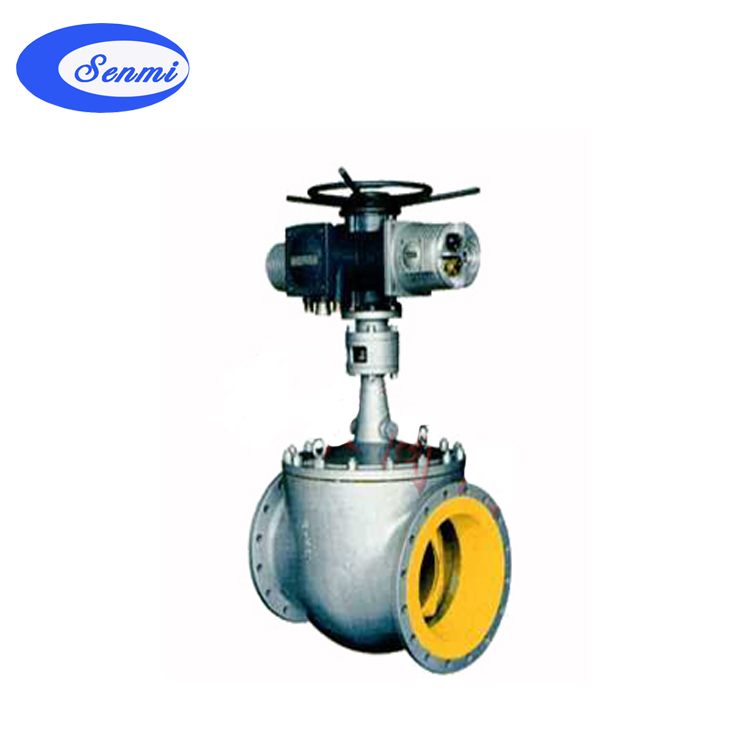

电动轨道球阀
电动轨道球阀 阀体结构图
一、电动轨道球阀 产品概述
电动轨道球阀是新型实用产品,具有旋转球芯90度摆切断的一种高科技型球阀。国内目前所用Q型球阀均是在给定预紧力下球芯与阀座摩擦进行开与关,经常导致密封面损坏,阀门泄漏和卡死现象,轨道球阀就是针对上述常见缺陷进行更新设计使球芯旋转90度再开关的新型球阀,该球阀能使密封面无摩擦结合,达到无泄漏的安全目的,并大大提高了阀门的使用寿命。
二、电动轨道球阀 结构特点
传统的球阀,无论是浮动式或固定式,球体与阀座始终接触,开关扭矩大,密封面容易损伤,轨道球轮着启闭时,球体先偏转-δ角,然后转动,开关全过程中球体与阀座脱离,故阀座不会被擦伤,并且启闭扭矩小。
三、电动轨道球阀 主要零件材料
零件名称
材料
阀体
WCB
ZG1Cr5Mo
18-8CrNi
18-12CrNiMo
阀盖
WCB
ZG1Cr5Mo
18-8CrNi
18-12CrNiMo
阀杆
2Cr13
38CrMoA1
1Cr18Ni9Ti
1Cr18NiMo2aTi
球体
WCB+HCr
1Cr5Mo
18-8CrNi
18-12CrNiMo
阀座
PTFE/13Cr/CrNi SS+STELLITE
螺柱
B7/35CrMoA
1Cr17Ni2
螺母
2H/45
2Cr13
填料
PTFE/增强柔性石墨
四、电动轨道球阀 主要技术参数
公称通径DN(mm)
32
40
50
65
80
100
125
150
200
250
300
350
400
500
600
700
公称压力 MPa
1.6、 2.5、 4.0、 6.4
转角范围 (゜)
90
固有流量特性
快 开
介质温度(℃)
-60~450
泄 漏 量
执行器技术参数
输出转速:18-192转/分
输出转矩:34-3000牛顿 米
额定转矩误差:±10%
死区:0.1%-9.9%
可调输出额定负载下启动频率:60次/小时
输入信号:4-20mA/100Ω,2-100 mA/100Ω,DC24V开关量。
供电电源:380±10%VAC,50Hz
相对湿度:≤95%
环境温度:-30℃+70℃
防护等级:IP68 输入输出通道均采用光电隔离
五、电动轨道球阀 订货须知
㈠电动轨道球阀产品名称与型号㈡电动轨道球阀公称压力㈢电动轨道球阀公称通径㈣电动轨道球阀连接法兰标准㈤电动轨道球阀阀体材质㈥电动轨道球阀额定流量系数㈦电动轨道球阀工作介质㈧电动轨道球阀介质温度㈨电动轨道球阀是否带附件以便为您正确选型.
