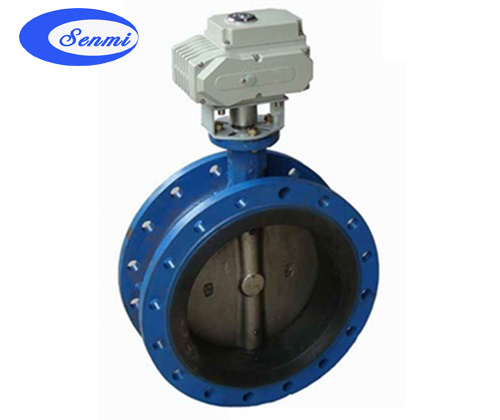

电动开关蝶阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售电动通风蝶阀|D943W电动通风蝶阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营电动通风蝶阀|D943W电动通风蝶阀系列有着多年的经验。

  • 产品型号:D943W
  • 产品产地:上海
  • 更新时间:2021-06-03
  • 访  问  量:2047

详细介绍

电动开关蝶阀特点
1、比夹式电动蝶阀采用中线结构,也可采用三偏心结构,具有越关越紧的密封功能,密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、蝶板采用框架结构,强度高,过流面积大,流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
6、对夹式偏心电动蝶阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、电动开关蝶阀结构独特,操作灵活,省力,方便。电动开关蝶阀执行机构SMIQ系列电动执行器特点:

电动开关蝶阀执行机构

1.功能强劲:智能型、调节型、开关式。
2.体积小巧:体积仅相当于同类产品的35%左右。
3.使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。

电动开关蝶阀主要零部件材料

零件名称

材料





阀体

HT250  WCB  SUS304





蝶板

 球墨铸铁镀镍磷    不锈钢304、316





阀轴

2Cr13     SUS304





密封圈

NBR、EPDM 、VITON、PTFE





电动开关蝶阀执行标准

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92

电动开关蝶阀主要外形连接尺寸

DN

L

H

H1

A

B

ФD

0.6MPa

1.0MPa

1.6MPa

50

43

77

443

125

125

88

99

99

65

46

85

463

125

125

108

118

118

80

46

95

483

125

125

124

132

132

100

52

105

498

125

125

144

156

156

125

56

129

682

325

245

174

184

184

150

56

132

736

325

245

199

211

211

200

60

165

800

325

245

254

266

266

250

68

197

895

363

313

309

319

319

300

78

234

956

363

313

363

370

370

350

78

283

1029

363

313

413

429

429

400

102

325

1103

363

313

463

480

480

450

114

369

1186

465

469

518

530

548

500

127

404

1280

546

431

568

582

609

600

154

470

1321

546

556

667

682

720

700

165

503

1431

546

556

772

794

794

800

190

571

1542

546

556

878

901

901

900

203

621

1800

617

706

978

1001

1001

1000

216

702

2363

632

706

1078

1112

1112

1200

254

818

2583

632

706

1295

1328

1328
