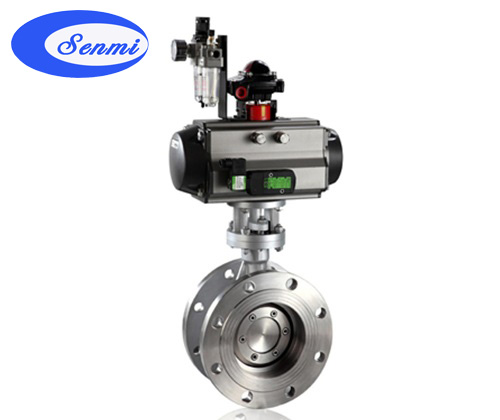

气动硬密封法兰蝶阀|气动多层次金属硬密封蝶阀

简要描述:上海彬米阀门制造有限公司专业生产(供应)销售气动金属硬密封对夹蝶阀|气动多层次金属硬密封蝶阀系列产品,公司具有良好的市场信誉,专业的销售和技术服务团队,凭着经营气动金属硬密封对夹蝶阀|气动多层次金属硬密封蝶阀系列有着多年的经验。

  • 产品型号:D643H
  • 产品产地:上海
  • 更新时间:2021-05-31
  • 访  问  量:1844

详细介绍

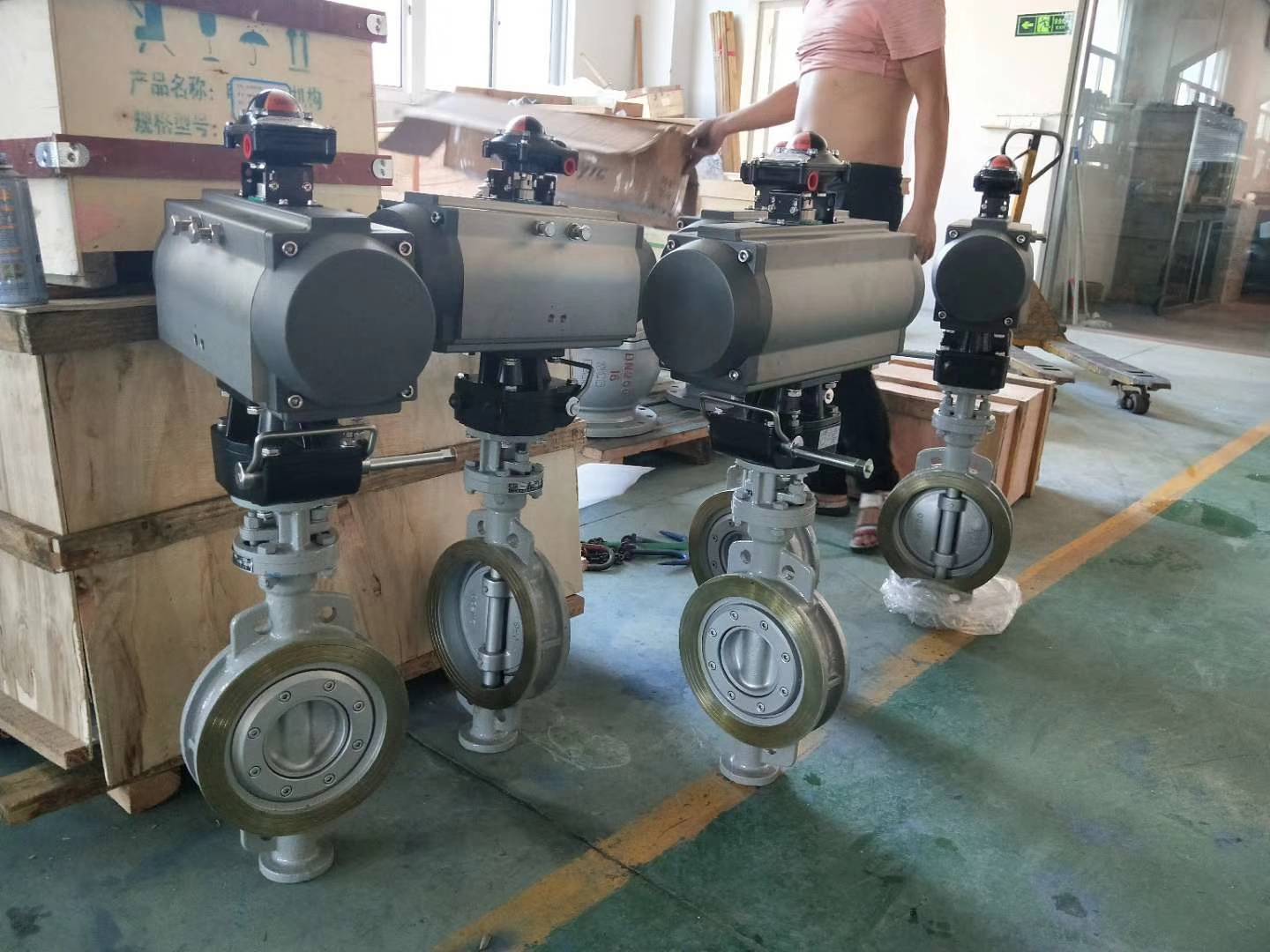

气动金属硬密封对夹蝶阀|气动多层次金属硬密封蝶阀
气动多层次金属硬密封蝶阀
气动多层次金属硬密封蝶阀
一、气动多层次金属硬密封蝶阀 概述
气动多层次金属硬密封蝶阀系列产品,系长寿命、节能型蝶阀。其结构采用三维编心原理设计,阀座采用硬软密封兼容的多层次结构,加工精湛,工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
二、气动多层次金属硬密封蝶阀 特点
由于本产品蝶阀采用的是三维偏心原理设计,使密封面的空间运动轨迹达到理想化,密封面相互之间无磨擦、无干涉、加之密封材料选择得当,从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下:
1、开启力矩小,灵活方便,省力节能。
2、三维编心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、气动多层次金属硬密封蝶阀 采用标准
设计标准 :GB/T12238-1989;JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
四、气动多层次金属硬密封蝶阀 执行机构
采用新型系列AW型气动执行器:
基本设计:气动双气缸双活塞拔叉式传动机构;型号AWxx=双作用式;型号AWxxS=单作用式(弹簧复位)。
回转角度:双作用式=90℃;单作用式=90℃;从两端可调节角度 -5O ~ +5O。
工作环境温度:-20℃ ~ 90℃。
气源压力:0.2 ~ 0.8Mpa(最大1.0Mpa)。

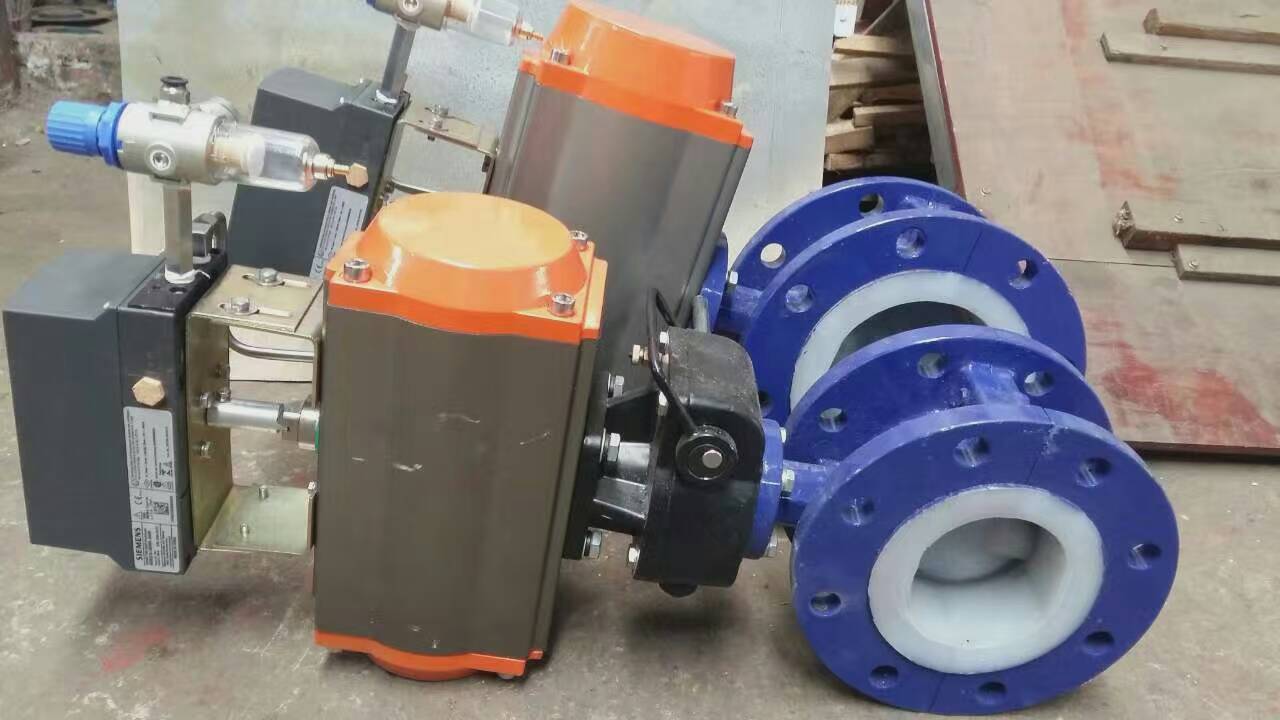

五、气动多层次金属硬密封蝶阀 附件的选项
根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构
六、气动多层次金属硬密封蝶阀 主要技术参数



公称通径
DN(mm)
50~2000
50~500
公称压力
PN(MPa)
0.6
1.0
1.6
2.5
4.0
试验压力
强度试验
0.9
1.5
2.4
3.75
6.0
密封试验
0.66
1.1
1.76
2.75
4.4
气密封试验
0.6
0.6
0.6
0.6
0.6
渗漏率
<0.1×DNmm3/s(符合GB/T13927-92标准)
适用温度
碳钢:-29℃~425℃ 不锈钢-40℃~600℃
适用介质
空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等

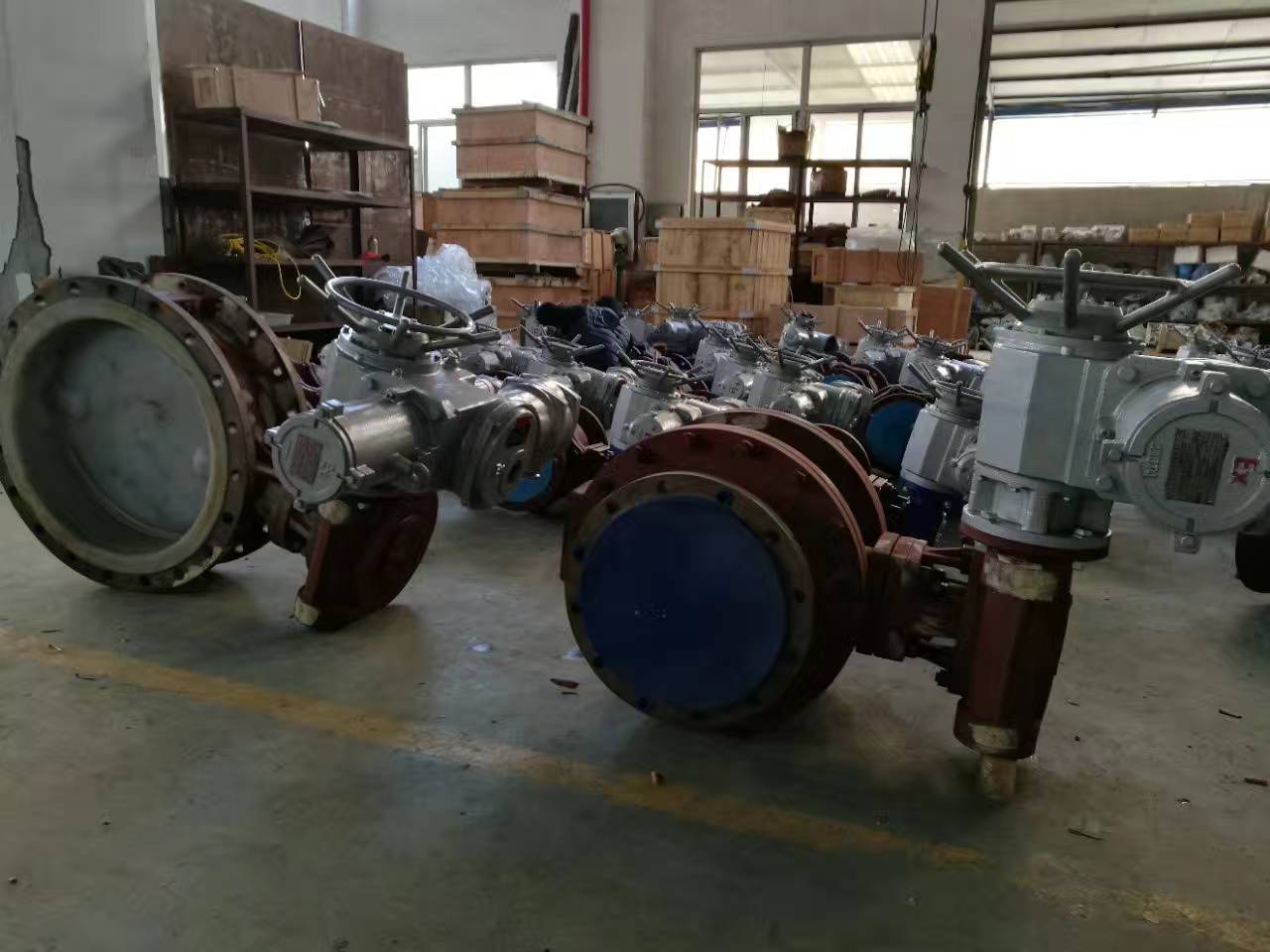

驱动形式
蜗杆蜗轮传动、气传动、电传动
七、气动多层次金属硬密封蝶阀 主要零件的材质



零件名称
材料
阀体
铸铁、不锈钢、铬钼钢、合金钢
蝶板
铸钢、合金钢、不锈钢、铬钼钢
密封圈
不锈钢与耐高温石棉板组合成多层次
阀杆
2Cr13、1Cr13不锈钢、铬钼钢
轴承
奥氏体不锈钢、304氮化
填料
柔性石墨
八、气动多层次金属硬密封蝶阀 三偏心特点及原理
1、偏离管道中心
2、偏离密封面中心
3、倾斜的锥形
当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。
九、气动多层次金属硬密封蝶阀 外形尺寸



PN0.6~1.0MPa系列对夹式多层次金属硬密封蝶阀




公称通径
长度 标准值
外形尺寸 (参考值)
连接尺寸 (标准值)
重量 (kg)
H
H2
A2
B2
PN0.6MPa
PN1.0MPa
毫米
英寸
L
D1
Z-d
D1
Z-d
50
2
43
112
625
245
72
110
4-14
125
4-18
12
65
21/2
46
115
625
245
72
130
4-14
145
4-18
13
80
3
64
120
645
245
72
150
4-18
160
8-18
15
100
4
64
138
675
355
92
170
4-18
180
8-18
17
125
5
70
164
715
355
92
200
8-18
210
8-18
27
150
6
76
175
800
355
92
225
8-18
240
8-22
29
200
8
89
215
850
250
170
280
8-18
295
8-22
45
250
10
114
243
925
250
170
335
12-18
350
12-22
69
300
12
114
285
1035
450
220
395
12-22
400
12-22
86
350
14
127
320
1070
450
220
445
12-22
460
16-22
122
400
16
140
350
1190
450
220
495
16-22
515
16-26
141
450
18
152
350
1250
650
280
550
16-22
565
20-26
191
500
20
152
380
1290
650
280
600
20-22
620
20-26
260
600
24
154
435
1455
850
380
705
20-26
725
20-30
380
700
28
165
480
1585
850
380
810
24-26
840
24-30
450
800
32
190
530
1700
1250
380
920
24-30
950
24-33
650
900
36
203
595
1965
1250
380
1020
24-30
1050
28-33
830
1000
40
216
650
2015
1250
380
1120
28-30
1160
28-36
1050
1200
48
254
775
2250
1250
380
1340
32-33
1380
32-39
1400
1400
56
279
870



1560
36-36
1590
36-42
1900
1600
64
318
1000



1760
40-36
1820
40-48
2900
1800
72
356
1110



1970
44-39
2020
44-48
4000
2000
80
406
1250



2180
48-42
2230
48-48
5300




PN1.6~2.5MPa系列对夹式多层次金属硬密封蝶阀




公称通径
长度 标准值
外形尺寸 (参考值)
连接尺寸 (标准值)
重量 (kg)
H
H2
A2
B2
PN1.6MPa
PN2.5MPa
毫米
英寸
L
D1
Z-d
D1
Z-d
50
2
43
112
625
245
72
125
4-18
125
4-18
12
65
21/2
46
115
625
245
72
145
4-18
145
8-18
13
80
3
64
120
645
245
72
160
8-18
160
8-18
15
100
4
64
138
675
355
92
180
8-18
190
8-22
17
125
5
70
164
715
355
92
210
8-18
220
8-26
27
150
6
76
175
800
355
92
240
8-22
250
8-26
29
200
8
89
215
850
250
170
295
12-22
310
12-26
45
250
10
114
243
925
250
170
355
12-26
370
12-30
69
300
12
114
285
1035
450
220
410
12-26
430
16-30
86
350
14
127
320
1070
450
220
470
16-26
490
16-33
122
400
16
140
350
1190
450
220
525
16-30
550
16-36
141
450
18
152
350
1250
650
280
585
20-30
600
20-36
191
500
20
152
380
1290
650
280
650
20-33
660
20-36
260
600
24
154
435
1455
850
380
770
20-36
770
20-39
380
700
28
165
480
1585
850
380
840
24-36
875
24-42
450
800
32
190
530
1700
1250
380
950
24-39
990
24-48
650
900
36
203
595
1865
1250
380
1050
28-39
1090
28-48
830
1000
40
216
650
2015
1250
380
1170
28-42
1210
28-56
1050
1200
48
254
775
2250
1250
380
1390
32-48
1420
32-56
1400
1400
56
279
870



1590
36-48
1640
36-62
1900
1600
64
318
1000



1820
40-56
1860
40-62
2900
1800
72
356
1110



2020
44-56
2070
44-70
4000
2000
80
406
1250



2230
48-62
2300
48-70
5300




PN4.0MPa系列对夹式多层次金属硬密封蝶阀




公称通径
结构长度(标准值)
外形尺寸(参考值)
连接尺寸(标准值)
H
H2
A2
B2
PN4.0MPa
毫米
英寸
L
D1
Z-d
50
2
43
112



125
4-18
65
21/2
46
115
625
250
170
145
8-18
80
3
64
120
625
250
170
160
8-18
100
4
64
138
645
250
170
190
8-22
125
5
70
164
675
250
170
220
8-26
150
6
76
175
715
450
220
250
8-26
200
8
89
208
800
450
220
320
12-30
250
10
114
243
850
450
220
385
12-33
300
12
114
285
925
450
280
450
16-33
350
14
127
320
1035
650
280
510
16-36
400
16
140
350
1070
650
280
585
16-39
450
18
152
350
1190
650
280
610
20-39
500
20
152
380



670
20-42
注:法兰标准:GB/T9113.1-2000 GB/T911.5.1-2000
用户注意:表中H1、H2、H3尺寸均可根据用户需要加长(长杆蝶阀),若需特殊材料定货时提出。
