轨道旋塞阀

简要描述:轨道旋塞阀(将军阀)适用于公称压力CLASS150-900LBS,1.6~32.0MPa,工作温度-29~150℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-11-22
  • 访  问  量:1960

详细介绍

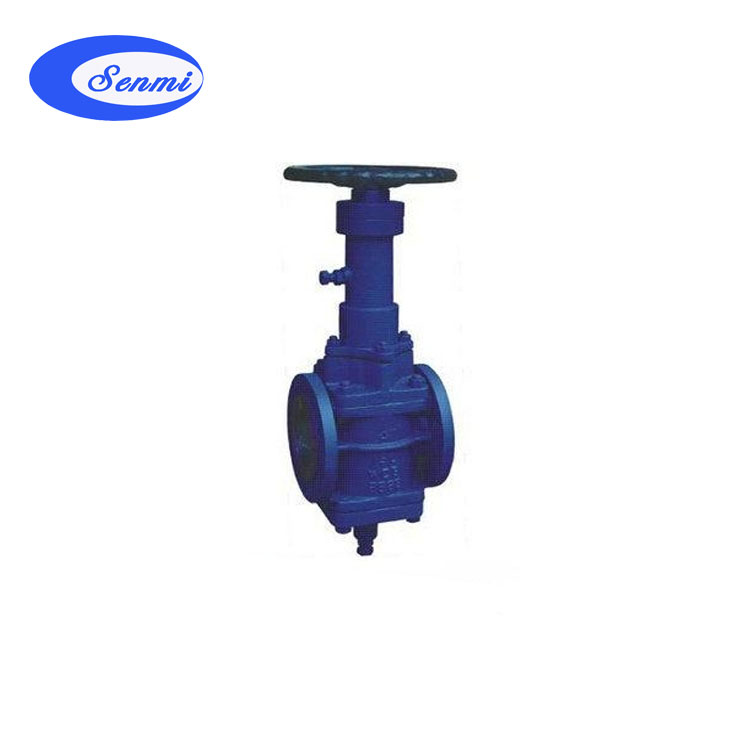

轨道旋塞阀(将军阀)
轨道旋塞阀(将军阀)
轨道旋塞阀(将军阀)
一、轨道旋塞阀 产品用途
轨道旋塞阀(将军阀)适用于公称压力CLASS150-900LBS,1.6~32.0MPa,工作温度-29~150℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
二、轨道旋塞阀 产品特点
1、它的密封性是通过阀片四周的密封圈来实现的。独特的燕尾槽保护和固定密封圈。
2、双向流动,安装使用更方便。
3、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
三、轨道旋塞阀 工作原理
当阀门全开的状态下,塞子的通道兴阀体的通道对齐,能保证理想的最低压力降. 当转动手轮,塞子将朝阀门的方向转动,同时带动阀片转动90度,当继续转动手轮,塞子将会下压,使阀门向两侧张开,阀片将紧紧的压在阀座上,使阀门关闭. 当手轮向反方向转动时,首先使塞子向上运动,使阀片于阀座脱离,继续转动手轮,使塞子带动阀片转动90度,最后塞子的通道于阀体的通道对齐,使阀门处于全开的状态. 该阀门的优点是阀门在开启的过程中,阀片和阀座处于脱离状态,开关的过程是零摩擦,不会使密封面磨损,同时密封采用软密封,使密封在关闭时为零泄露。
四、轨道旋塞阀 主要零部件材料
序号
名称
材质
1
下盖
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
2
O型圈
丁腈橡胶
3
密封圈
氟橡胶
4
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
5
阀体
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
6
阀栓
ASTM A193-B7,A320-B8,A193-B8M
7
六角螺母
ASTM A194-2H,A194-8,A194-8M
8
阀盖
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
9
填料
柔性石墨+不锈钢
10
填料压盖
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
11
手轮
ASTM A536 Gr.60-40-18、A216-WCB
12
阀杆螺母
铜合金
13
阀杆螺母盖
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
14
支架
ASTM A216-WCB ASTM A351-CF8,CF8M,CF3,CF3M
15
阀杆
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
16
导向螺栓
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
17
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
18
阀片
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A351-CF8,CF8M,CF3,CF3M
五、轨道旋塞阀 技术参数
结构形式
BB-BG
驱动方式
手轮、伞齿轮、手柄
设计标准
API599、API6D
结构长度
ASME B16.10
连接法兰
ASME B16.5
试验和检验
API598.API6D
六、轨道旋塞阀 性能参数
公称压力(LB)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
150
3.0
2.2
≤180℃
水、蒸汽、油品等
300
7.5
5.5
600
15.0
11.0
900
22.5
16.5
