三通保温旋塞阀|保温夹套旋塞阀

简要描述:BX44W三通保温旋塞阀又三通称夹套旋塞阀,是在普通三通旋塞阀的基础上,在旋塞阀阀体外部焊装金属夹套。在阀体两测装有夹套接口,可涵入蒸气或其它过热气体,以保护阀内介质不会在常温下凝固或结晶。

  • 产品型号:BX44W
  • 产品产地:上海
  • 更新时间:2021-04-30
  • 访  问  量:2068

详细介绍

BX44W三通保温旋塞阀|保温夹套旋塞阀

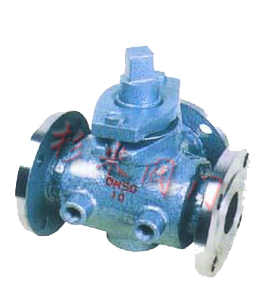

三通保温旋塞阀
三通保温旋塞阀 结构图

一、三通保温旋塞阀 产品概述
BX44W三通保温旋塞阀又三通称夹套旋塞阀,是在普通三通旋塞阀的基础上,在旋塞阀阀体外部焊装金属夹套。在阀体两测装有夹套接口,可涵入蒸气或其它过热气体,以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下,保温旋塞阀的连接尺寸要比普通旋塞阀大一到两个规格。BX44W三通保温旋塞阀主要用于石油、化工、冶金、制药等各类系统。
二、三通保温旋塞阀 主要性能规范

型号
公称压力
PN(MPa)
试验压力PS(MPa)
工作压力
P(MPa)
适用介质
工作温度
(℃)
壳体
密封
BX44W-1.0P
1.0
1.5
1.1
1.0
硝酸类等
≤250
BX44W-1.0C
1.0
1.5
1.1
1.0
非腐蚀、弱腐蚀
≤200

三、三通保温旋塞阀 主要零件材料

零件名称
阀体、塞子
填料
BX43W-1.0P
BX43W-1.0R
不锈钢
石墨盘根+304
BX43W-1.0C
铸钢

四、三通保温旋塞阀 主要外形尺寸

口径(DN)
L
D
D1
D2
z-φd
20
150
105
75
55
4╳14
25
160
115
85
65
4╳14
32
190
135
100
78
4╳18
40
200
145
110
85
4╳18
50
220
160
125
100
4╳18
65
280
180
145
120
4╳18
80
300
195
160
135
4╳18
100
340
215
180
155
8╳18
125
350
245
210
185
8╳18
150
400
280
240
210
8╳23
200
450
335
295
265
8╳23
250
530
390
350
320
8╳23
300
580
440
400
368
8╳23
