DX347F德标旋塞阀|单(双)冲洗旋塞阀

简要描述:德标卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa,工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

  • 产品型号:DX347F
  • 产品产地:上海
  • 更新时间:2021-04-30
  • 访  问  量:1960

详细介绍

DX347F德标旋塞阀|单(双)冲洗旋塞阀

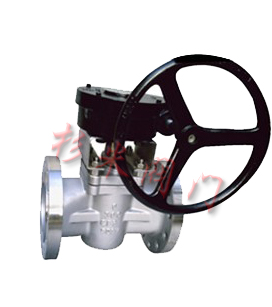

德标卡套式旋塞阀
德标卡套式旋塞阀 结构图

一、德标卡套式旋塞阀 产品用途
德标卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa,工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。
二、德标卡套式旋塞阀 产品用途
1、产品结构合理、密封可靠、性能优良、造型美观。
2、它的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用,适合于粘稠和易结垢的工况。
5、双向流动,使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
三、德标卡套式旋塞阀 主要零件材料

序号
名称
材质
1
阀体
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
2
卡套
PTFE
3
塞子
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
4
垫片
柔性石墨+不锈钢
5
调整垫
ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
6
阀盖
GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
7
调整螺栓
ASTM A193-B7,A320-B8,A193-B8M
8
六角螺母
ASTM A194-2H,A194-8,A194-8M
9
螺栓
ASTM A193-B7,A320-B8,A913-B8M
10
支架
Q235、WCB
11
蜗轮
?

四、德标卡套式旋塞阀 技术参数

结构形式
BC
驱动方式
手柄,蜗轮蜗杆传动,气动,电动
设计标准
API599,API6D
结构长度
DIN 3202F1
连接法兰
DIN 2543-2549
试验和检验
DIN3230

五、德标卡套式旋塞阀 性能参数

公称压力(MPa)
壳体试验压力(MPa)
密封试验压力(MPa)
适用温度(℃)
使用介质
1.6
2.4
1.76
≤180℃
水、蒸汽、油品等
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
10.0
15.0
11.0
16.0
24.0
17.6
