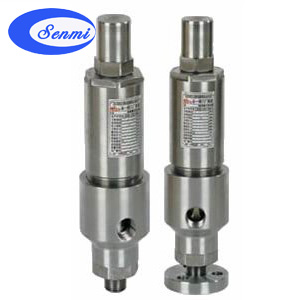

A42H安全溢流阀|平行式安全回流阀

简要描述:AAHN42F平行式安全回流阀安装于液化石油气站罐泵出口的液相回流管道上,当泵前压力超过规定值时,阀门自动开启并起安全回流作用,保证设备和管路的安全运行。

  • 产品型号:AHN42F
  • 产品产地:上海
  • 更新时间:2021-11-15
  • 访  问  量:1868

详细介绍

A42H安全溢流阀|安全溢流阀

一、安全溢流阀 AY42H、YA802Y-160/250/400/600

AY42H、YA802Y型安全溢流阀可用于高压注水泵站的管路上,作为超压保护装置。





安全溢流阀

安全溢流阀

二、安全溢流阀 主要性能规范

型号

公称压力

开启压力分级

工作温度(℃)

适用介质

AY42H-160 YA802Y-160

16.0

6.3~16.0

200

水、油品等

AY42H-250 YA802Y-250

25.0

10.0~25.0

AY42H-400 YA802Y-400 YA802Y-600

40.0-60.0

20.0~60.0

三、安全溢流阀 主要零部件材料

NO.

零件名称

材料

1

阀体

碳钢

2

阀座

不锈钢

3

阀瓣

不锈钢

4

阀盖

焊接件

5

弹簧

50CrVA

四、安全溢流阀 外形尺寸和连接尺寸

型号

公称通径

尺寸

Rc

ZG

L

L1

≈H

YA802Y-600

15

1/2"

1/2"

52

90

250

25

1"

1"

52

113

275

40

11/2"

11/2"

52

157

336



型号

公称通径

尺寸

D

D1

K

M

Z-¢d

b

L

L1

Rc

≈H

AY42H-160 AY42H-250 AY42H-400

15

135

95

25

M48×2

4-22

25

65

140

1/2"

329

25

165

115

30

M52×2

6-26

28

80

150

1"

447

25

200

145

38

M80×3

6-29

40

90

180

11/2"

485

32

225

170

42

M100×3

6-33

50

100

200

21/2"

570

SENMI专业生产安全阀,安全溢流阀,高压安全阀,超压保护安全阀,泄压安全阀,所产安全阀,安全溢流阀,高压安全阀,超压保护安全阀,泄压安全阀质量上乘,价格合理,欢迎来电订购!
