防爆电动控制阀(化工专用配防爆控制箱)

简要描述:SENMI专业生产电动温度调节阀,电动温度控制阀,温度控制阀,温度调节阀,比例积分电动调节阀,高温电动温度调节阀,蒸汽温度调节阀,自力式温度调节阀等,欢迎新老客户来电咨询!服务热线:4001-123-180

  • 产品型号:SMBZDLP
  • 产品产地:
  • 更新时间:2022-10-24
  • 访  问  量:373

详细介绍

防爆电动温度调节阀 产品概述

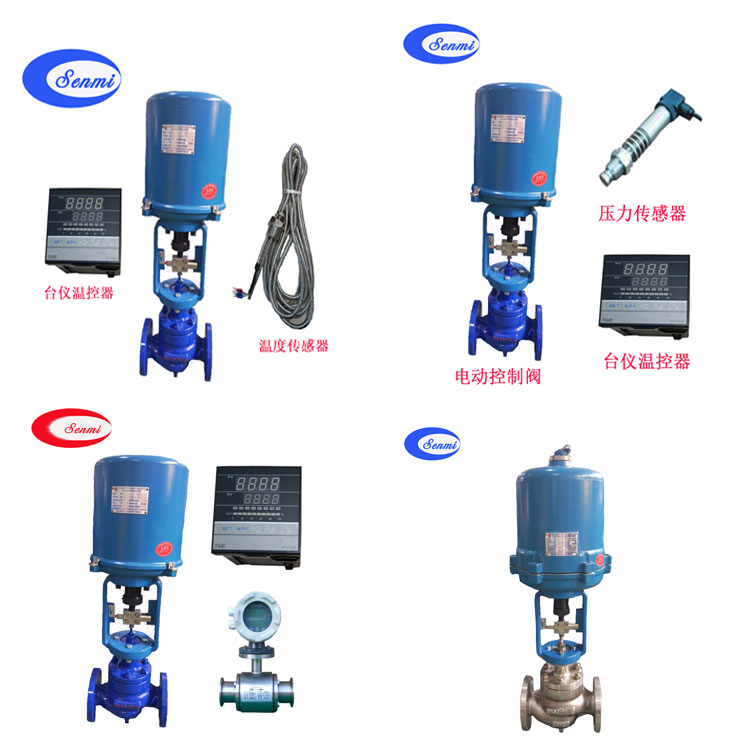

SMZWEP智能电动防爆调节阀(防爆电动温度控制阀),由控制阀门、智能防爆电动执行器、防爆温度传感器(或原装进口压力变送器)和原装进口智能PID温控仪防爆控制箱(可选择分不同时间段控制不同温度或压力)等部件组成。按用途分为加热型和冷却型。防爆电动温度调节阀(适用于较大口径及导热油控制),该阀最大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。
防爆电动温度调节阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。

能防爆电动温度调节阀主要特点如下:

带现场温度指示,准确可靠;

有较宽的温度设定范围,大大增加了阀门的适用性;

温度设定方便,无需打开防爆控制箱设定,运行时可连续无干扰地进行设定,

免维护使用;

可带报警装置,安全可靠,防爆等级EXDIIBT4;

220VVAC电源方便可靠;

可按要求反馈信号至监控系统。

控制精度高,响应速度快,性能稳定可靠,工作寿命长。

适应范围广,可在很宽温度范围内进行温度控制。

结构紧凑,安装调试、使用简便。

电动温度调节阀|蒸汽温度控制阀|智能分时段温控|自力式电控温度控制阀




SMZSWPE智能分时段温度控制阀
电动防爆温度调节阀

防爆电动温度调节阀 工作原理

电动防爆温度控制阀由控制阀门、防爆电动执行机构、防爆温度传感器和防爆温度调节箱等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理:工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。备注:常说的加热型、冷却型。在此阀中只要更换阀芯结构即可以实现。
电动防爆温度调节阀 主要技术参数
阀体
阀体形式
直通铸造球型阀
公称通径
DN15~200mm
公称压力
PN1.6、2.5、4.0、6.4MPa
法兰标准
GB/T9113、 JB/T79
连接形式
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式
标准型-17~+230℃、高温型+230~+450℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

阀内件

阀芯形式
单座式阀芯
流量特性
直线性

执行机构、传感器、毛细管

执行器型号
3810系列、PSL系列
主要技术参数
电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
温包、毛细管材料
H62、1Cr18Ni9Ti
毛细管长度
3米、5米、10米
温度控制范围
0~250℃
设定值偏差
±2℃

电动防爆温度调节阀 主要零件材料及内部结构图

1
阀体
WCB
CF8
CF8M
CF3M
2
阀座
304
304
316
316L
3
垫片
PTFE/金属石墨垫片
4
阀芯
304
304
316
316L
5
导向套
304
304
316
316L
6
阀盖
WCB
CF8
CF8M
CF3M
7
阀杆
304
304
316
316L
8
填料
PTFE/柔性石墨
9
弹簧
65Mn
10
螺母
304
304
316
316L

电动温度调节阀 额定行程与流通能力、泄露标准

公称通径(mm)
20
25
32
40
50
65
80
100
125
150
200
流通能力(m3/h)
7
10
16
25
40
63
100
160
250
400
630
额定行程(mm)
6
8
10
14
20
30
30
40
调节精度(℃)
± 1 ~ ± 5
使用介质
蒸汽、水、油、气体
允许
泄漏量
硬密封
10 -4 X 阀额定容量
软密封
“ 0 ”

电动防爆温度调节阀 主要外形及连接尺寸

公称通径 DN(mm)
20
25
32
40
50
65
80
100
125
150
200
L
PN16/25
181
184
200
222
254
276
298
352
410
451
600
PN40
194
197
200
235
267
292
317
368
425
473
610
PN64
206
200
210
251
286
311
337
394
440
508
650
H
PN16/25
52.5
57.5
75
75
85.5
92.5
100
110
142.5
158
170
PN40
52.5
57.5
75
75
82.5
92.5
100
117.5
150
167.5
187.5
PN64
65
40
85
85
90
102.5
107.5
125
172.5
195
207.5
H1
132
132
158
170
179
214
221
234
270
294
331
H2
CHL
465
465
465
465
465
560
560
560
560
560
788
3810
373
373
495
495
495
700
700
700
725
725
725
D
177
177
177
177
177
182
182
182
182
182
218
R
225
225
225
225
225
257
257
257
310
310
310
