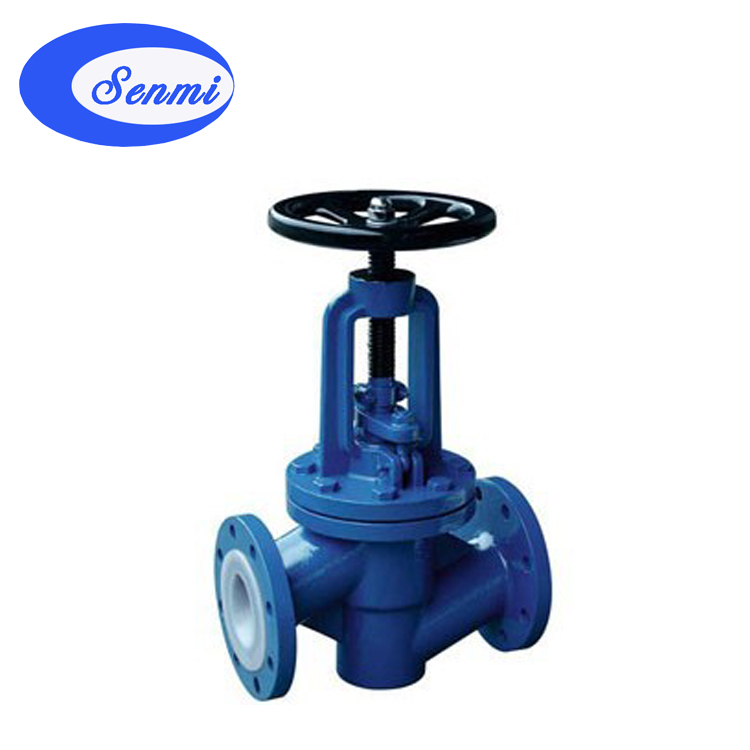

衬氟截止阀

简要描述:阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全

  • 产品型号:
  • 产品产地:上海
  • 更新时间:2021-11-22
  • 访  问  量:718

详细介绍

一、手动衬胶截止阀 产品概述

1 、手动衬氟截止阀、手动衬胶截止阀 J41F46  J41X 型直通式、 J45F46 型直流式、 J44F46 型角式截止阀,手动衬氟截止阀、手动衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通径 1/4 )等项优点,手动衬氟截止阀、手动衬胶截止阀被广泛应用在石油、化工等管路系统中做截断介质用,但需要强调的是氟塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀 破坏密封面。   2 、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

衬胶截止阀 ( 直通式 )

衬氟截止阀

二、手动衬胶截止阀 技术规范

设计标准

GB12233/GB12233

结构长度

GB12221

法兰标准

JB/T79-94

GB9113.1-26

检验试验

GB/T13927

驱动方式

手动、电动、气动

三、手动衬胶截止阀 主要零件材料

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸阀

Z

C

P

R

PL

RL

阀体 / 端盖 / 闸板

HT250

WCB

CF8

CF8M

CF3

CF3M

阀杆

35

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

衬里 / 阀座

PTFE(F4)  PCTFE(F3)  FEP(F46)  PFA( 可溶性 4)

填料 / 压盖

WCB

CF8

CF8M

CF3

CF3M

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

活节螺栓

35

1Cr17Ni2

1Cr17Ni2

阀杆螺母

ZCuAI10Fe3

ZCuAI10Fe3

ZCuAI10Fe3

紧固螺母

45

1Cr17Ni2

1Cr18Ni9Ti

螺母



0Cr18Ni9

0Cr18Ni9

手轮

WCB

WCB

WCB

四、手动衬胶截止阀 订货须知

订货时请填写《规格书》或注明以下内容:   1 、若订货前未选定型号,请向我们提供使用参数 :1. 公称通径, 2. 流体性质(包括公称压力、温度、粘度或酸碱性),3. 阀体、阀芯材料。   2 、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;   3 、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
