快速排污闸阀

简要描述:美标加长轴闸阀,美标闸阀,国标闸阀,碳钢闸阀,不锈钢闸阀,电动闸阀,气动闸阀,手动闸阀,平板闸阀

  • 产品型号:
  • 产品产地:
  • 更新时间:2021-06-08
  • 访  问  量:592

详细介绍

快速排污闸阀产品概述

PZ44H、PZ48H快速排污闸阀 的启闭原理利用是齿轮转90℃带动阀杆提升实现开启和关闭的目的。本阀不仅结构简单、密封性好,而且体积小,重量轻、材料耗用少、安装尺寸小,特别是驱动力矩小,操作简便,易实现快速启闭。

快速排污闸阀结构原理

快速排污闸阀是直接依靠介质压力产生的作用力来帮助作用于阀瓣上的机械荷密封的,作用在阀瓣上的机械载荷主要是来自压缩弹簧,这种几乎是固定的机械载荷。虽然对于压缩弹簧,加载的排污阀可以通过调整弹簧力来达到良好密封,但密封压差必须足够强,以保证足够的密封力,从而在阀正常运行时达到密封。密封压差还应小于启闭压差,以确保开启灵活。

快速排污闸阀技术参数

1、设计制造按GB/T12237-1989的规定。

2、检验和试验按GB/T13927-2008的规定。

3、法兰尺寸按JB79-59的规定。

4、压力--温度等级按GB9131的规定。

5、压缩弹簧按GB/T1239.2的规定。

6、结构长度按JB/T6900-93的规定。

7、标志按GB/T12220-1989的规定。

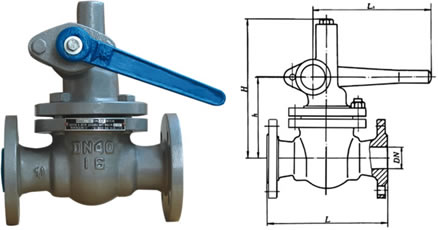

快速排污闸阀产品外形尺寸图

快速排污闸阀性能规范

型 号

公称压力

试验压力Ps(MPa)

适用介质

适用介质(℃)

PZ44/48H-16C

1.6

2.4

1.8

水、蒸汽

≤250

PZ44/48H-16



PZ44/48H-25C

2.5

3.8

2.8



PZ44/48H-25



≤425

PZ44/48H-40C

4.0

6.0

4.4



PZ44/48H-40



≤250

快速排污闸阀尺寸及重量

公称压力

PN(MPa)

公称通径

DN(mm)

PZ44/48H

重量(kg)

L

D

D1

D2

D6

b

ZΦd

H

LO



1.6

25

160

115

85

65

-

14

4-Φ14

160

180

10

32

200

135

100

78

-

16

4-Φ18

180

200

11

40

230

145

110

85

-

16

4-Φ18

220

220

16

50

250

160

125

100

-

16

4-Φ18

230

240

20

65

265

180

145

120

-

18

4-Φ18

250

280

28

80

280

195

160

135

-

20

8-Φ18

280

350

38

2.5

25

160

115

85

65

-

16

4-Φ14

160

180

10

32

200

135

100

78

-

18

4-Φ18

180

200

11

40

200

145

110

85



18

4-Φ18

220

220

16

50

250

160

125

100

-

20

4-Φ18

230

240

20

65

265

180

145

120

-

22

8-Φ18

250

280

28

80

280

195

160

135

-

22

8-Φ18

280

350

38

4.0

25

160

115

85

65

58

16

4-Φ14

160

180

10

32

180

135

100

78

66

18

4-Φ18

180

200

11

40

230

145

110

85

76

18

4-Φ18

220

220

16

50

250

160

125

100

88

20

4-Φ18

230

240

20

65

265

180

145

125

110

22

8-Φ18

250

280

28

80

280

195

160

135

121

22

8-Φ18

280

350

38
